申请日2018.07.13
公开(公告)日2019.04.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种碳酸钙洗矿废水回收再利用装置，包括依次设置的过滤设备、第一沉淀池、调节池和第二沉淀池和清水储存池;所述过滤设备为网筛过滤设备;第一沉淀池为平流式沉淀池，其一端上方上部安装有进水管，另一端上部安装有出水槽和出水管，进水管端的池体底部设有下陷的集泥槽，池体底部的其余部分向集泥槽倾斜;所述调节池还连接有混凝剂储存设备;所述第二沉淀池为竖流沉淀池，池体为圆形，中央设有中心管，进水管与中心管连接，中心管的下端安装有反射板，出水口设置在池体的上部池面，池体底部设有污泥斗。通过采用上述装置进行碳酸钙洗矿废水的处理，处理周期缩短至4‑6小时，能够减小投资，实现废水的快速再利用，且保证水质。
权利要求书

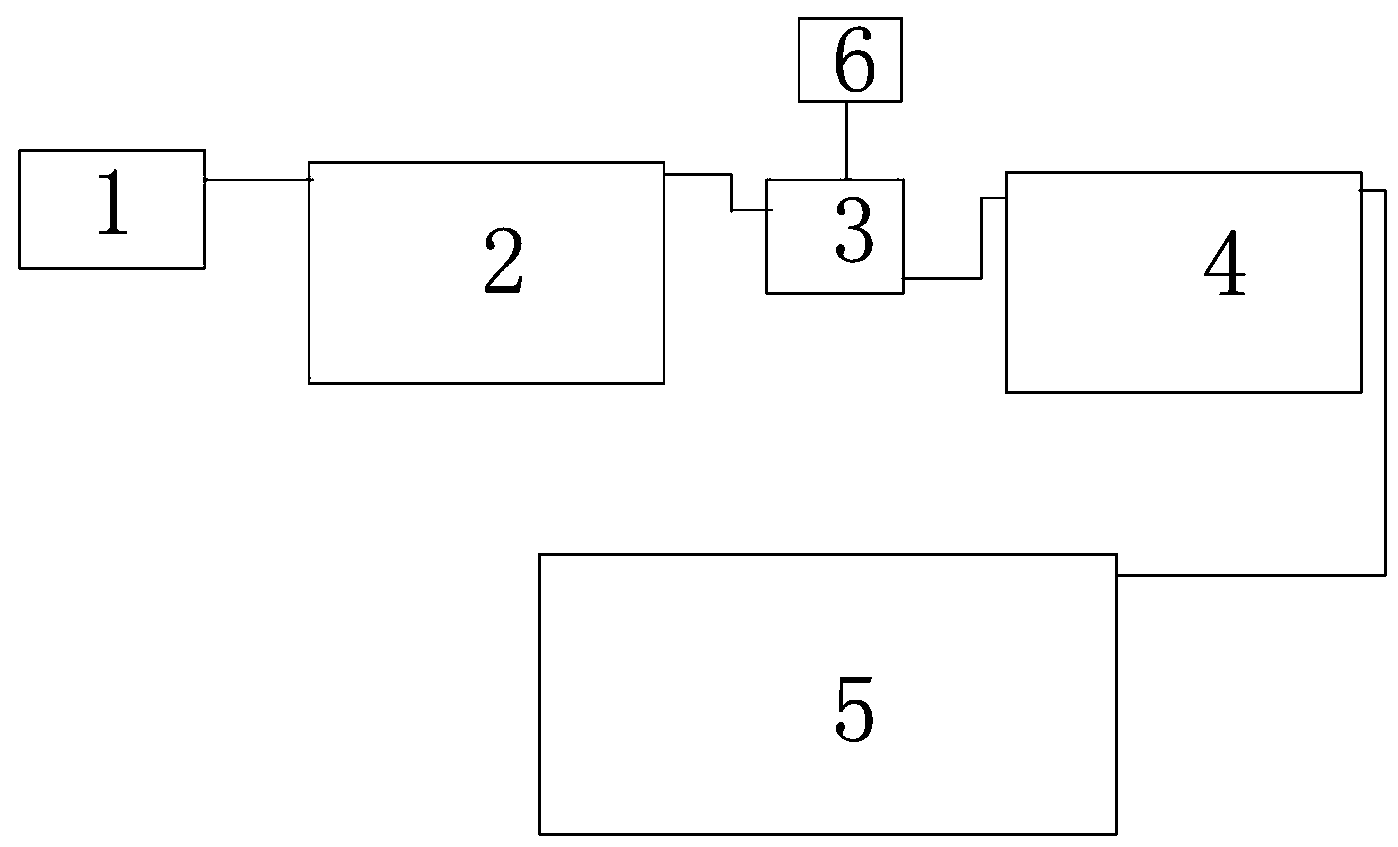

1.碳酸钙洗矿废水回收再利用装置，其特征在于：包括依次设置的过滤设备(1)、第一沉淀池(2)、调节池(3)和第二沉淀池(4)和清水储存池(5);所述过滤设备为网筛过滤设备;第一沉淀池(2)为平流式沉淀池，其一端上方上部安装有进水管(21)，另一端上部安装有出水槽(22)和出水管(23)，进水管端的池体底部设有下陷的集泥槽(24)，池体底部的其余部分向集泥槽倾斜;所述调节池还连接有混凝剂储存设备(6);所述第二沉淀池为竖流沉淀池，池体为圆形，中央设有中心管(41)，进水管(42)与中心管连接，中心管的下端安装有反射板(43)，出水口(44)设置在池体的上部池面，池体底部设有污泥斗(45)。
2.根据权利要求1所述的装置，其特征在于：所述过滤设备的网筛孔径为1-2cm。
3.根据权利要求1所述的装置，其特征在于：所述第一沉淀池(2)内的进水管(21)口50-100cm内设有进水挡板(25)。
4.根据权利要求1所述的装置，其特征在于：所述集泥槽(24)内还连接有排泥管道。
5.根据权利要求1所述的装置，其特征在于：所述调节池内安装有搅拌设备和曝气设备。
6.根据权利要求1-5任意一项所述的装置，其特征在于：所述第二沉淀池(4)与清水储存池(5)之间还设有吸附池，吸附池内填充有活性炭。
7.根据权利要求1所述的装置，其特征在于：所述第一沉淀池、第二沉淀池和清水储存池的容积比例为2-4：2-3：3-5。
说明书
碳酸钙洗矿废水回收再利用装置
技术领域
本实用新型涉及碳酸钙生产领域，具体为一种碳酸钙洗矿废水回收再利用装置。
背景技术
方解石是一种碳酸钙矿物，分布范围广，在天然碳酸钙中最常见。利用方解石矿生产碳酸钙产品是，需先对其进行洗矿，去除原料表层的无机物、有机物、泥砂及黏土等。洗矿废水产生量加大，约为50t/d，其中的主要污染物为悬浮物，经过沉淀处理后可以重复利用，但其处理时间长，约需经24h处理后才能实现重复利用，需要配套的废水回收装置多，成本较大。
发明内容
为了解决上述技术问题，本实用新型提供一种碳酸钙洗矿废水回收再利用装置，能够快速有效的对碳酸钙洗矿废水进行回收处理。
本实用新型所采取的技术方案是，碳酸钙洗矿废水回收再利用装置，包括依次设置的过滤设备、第一沉淀池、调节池和第二沉淀池和清水储存池;所述过滤设备为网筛过滤设备;第一沉淀池为平流式沉淀池，其一端上方上部安装有进水管，另一端上部安装有出水槽和出水管，进水管端的池体底部设有下陷的集泥槽，池体底部的其余部分向集泥槽倾斜;所述调节池还连接有混凝剂储存设备;所述第二沉淀池为竖流沉淀池，池体为圆形，中央设有中心管，进水管与中心管连接，中心管的下端安装有反射板，出水口设置在池体的上部池面，池体底部设有污泥斗。
进一步地，所述过滤设备的网筛孔径为1-2cm。
进一步地，所述第一沉淀池内的进水管口50-100cm内设有进水挡板。
进一步地，所述集泥槽内还连接有排泥管道。
进一步地，所述调节池内安装有搅拌设备和曝气设备。
进一步地，所述第二沉淀池与清水储存池之间还设有吸附池，吸附池内填充有活性炭。
进一步地，第一沉淀池、第二沉淀池和清水储存池的容积比例为2-4：2-3：3-5。
本实用新型具有以下有益效果：
1、通过设置过滤设备，将洗矿废水首先经过粗过滤处理，可以将废水中大块的杂质去除，大块的杂质经进一步清洗后可以作为尾矿进行处理，避免其直接进入沉淀池后作为尾渣进行处理。
2、通过设置第一沉淀池、调节池和第二沉淀池，在第一次沉淀时，废水中的颗粒进行自由沉淀，可以去除可沉物和漂浮物，减轻后续处理设施的负荷。而调节池可根据需要加入一定量的混凝剂进行混合，以加快澄清速度，保证水质。
