申请日2018.07.13
公开(公告)日2019.03.26
IPC分类号C02F9/04; C02F103/28
摘要
本实用新型公开了一种用于纸浆过滤后的污水回收装置，包括底座，所述底座的上端固定连接有过滤池，所述过滤池的内侧滑动套接有环形网箱，所述环形网箱的上端两侧均固定连接有螺纹环，所述螺纹环的内侧固定连接有螺纹旋钮，所述过滤池的两侧内部均设有螺纹槽，所述螺纹旋钮的另一端螺纹连接螺纹槽的内侧，所述环形网箱的内部下端两侧均焊接有起吊环。该用于纸浆过滤后的污水回收装置，能够将污水送入到过滤池内，环形网箱方便安装拆卸以及起吊，便于将沉淀后的杂质集中回收，搅拌箱能够通过加药的方式对污水的酸碱性进行中和，最后再进行两个活性炭网的杀菌过滤，从而实现回收。
权利要求书
1.一种用于纸浆过滤后的污水回收装置，包括底座(1)，其特征在于：所述底座(1)的上端固定连接有过滤池(11)，所述过滤池(11)的内侧滑动套接有环形网箱(12)，所述环形网箱(12)的上端两侧均固定连接有螺纹环(13)，所述螺纹环(13)的内侧固定连接有螺纹旋钮(15)，所述过滤池(11)的两侧内部均设有螺纹槽(14)，所述螺纹旋钮(15)的另一端螺纹连接螺纹槽(14)的内侧，所述环形网箱(12)的内部下端两侧均焊接有起吊环(16)，所述环形网箱(12)的中间位置嵌入有网筒(110)，所述网筒(110)的下端与过滤池(11)的内侧下端固定连接，所述网筒(110)的底端内部和过滤池(11)的底端内部均连通有进水接口(17)，所述进水接口(17)的下端固定连接有第一水泵(18)，所述第一水泵(18)的另一侧出口位置固定连接有进水管道(19)。
2.根据权利要求1所述的一种用于纸浆过滤后的污水回收装置，其特征在于：所述底座(1)的上表面通过支架固定连接有搅拌箱(2)，所述进水管道(19)的另一端嵌入搅拌箱(2)的侧面一端内部，搅拌箱(2)的上端固定连接有箱盖(21)，箱盖(21)的两侧内部均设有泄压孔(22)，箱盖(21)的上端固定连接有电机(23)，电机(23)的端口位置转动连接有搅拌轴(24)，箱盖(21)的中间位置设有轴孔，搅拌轴(24)穿过轴孔固定连接有搅拌叶(25)，搅拌箱(2)的侧面另一端内部设有加药口(26)，搅拌箱(2)的下端嵌入有出料接口(27)，出料接口(27)的内部嵌入有蝶阀(28)。
3.根据权利要求1或2所述的一种用于纸浆过滤后的污水回收装置，其特征在于：所述底座(1)的上表面固定连接有过滤箱(3)，过滤箱(3)的上端固定连接有密封板(31)，密封板(31)的内部设有通孔，所述出料接口(27)的下端插入到通孔的内部，过滤箱(3)的内侧分别固定连接有第一活性炭网(32)和第二活性炭网(33)，过滤箱(3)的一侧下端通过管道固定连接有第二水泵(34)。
说明书
一种用于纸浆过滤后的污水回收装置
技术领域
本实用新型涉及纸浆污水处理技术领域，具体为一种用于纸浆过滤后的污水回收装置。
背景技术
一般在纸浆的废液排出后，如果不对其进行处理，很容易对周围河流的环境造成影响，为了能够让纸浆的废液达到回收再利用的标准，需要对其进行适当的处理，从而完成废液回收的工作。
现有的处理方式，一般会将废液统一集中在一个水池内，通过沉降投药等多个步骤，进行处理，然后再将滤出来的水抽出回收，这种方式回收效果不够彻底，同时在抽取过程中，也容易携带沉淀后的杂质一起被抽出。
实用新型内容
本实用新型的目的在于提供一种用于纸浆过滤后的污水回收装置，以解决上述背景技术中提出的问题。

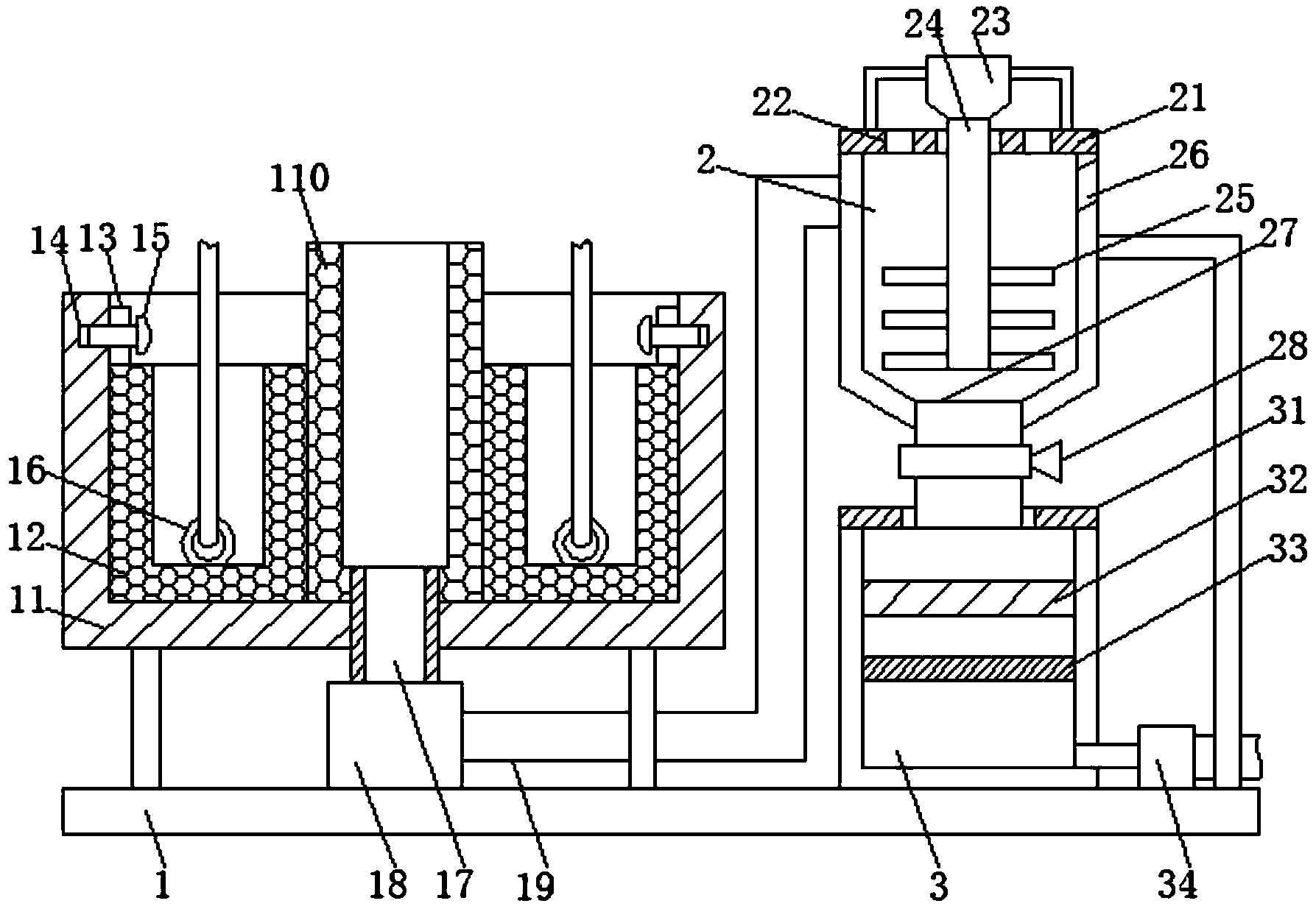

为实现上述目的，本实用新型提供如下技术方案：一种用于纸浆过滤后的污水回收装置，包括底座，所述底座的上端固定连接有过滤池，所述过滤池的内侧滑动套接有环形网箱，所述环形网箱的上端两侧均固定连接有螺纹环，所述螺纹环的内侧固定连接有螺纹旋钮，所述过滤池的两侧内部均设有螺纹槽，所述螺纹旋钮的另一端螺纹连接螺纹槽的内侧，所述环形网箱的内部下端两侧均焊接有起吊环，所述环形网箱的中间位置嵌入有网筒，所述网筒的下端与过滤池的内侧下端固定连接，所述网筒的底端内部和过滤池的底端内部均连通有进水接口，所述进水接口的下端固定连接有第一水泵，所述第一水泵的另一侧出口位置固定连接有进水管道。
优选的，所述底座的上表面通过支架固定连接有搅拌箱，所述进水管道的另一端嵌入搅拌箱的侧面一端内部，搅拌箱的上端固定连接有箱盖，箱盖的两侧内部均设有泄压孔，箱盖的上端固定连接有电机，电机的端口位置转动连接有搅拌轴，箱盖的中间位置设有轴孔，搅拌轴穿过轴孔固定连接有搅拌叶，搅拌箱的侧面另一端内部设有加药口，搅拌箱的下端嵌入有出料接口，出料接口的内部嵌入有蝶阀。
优选的，所述底座的上表面固定连接有过滤箱，过滤箱的上端固定连接有密封板，密封板的内部设有通孔，所述出料接口的下端插入到通孔的内部，过滤箱的内侧分别固定连接有第一活性炭网和第二活性炭网，过滤箱的一侧下端通过管道固定连接有第二水泵。
与现有技术相比，本实用新型的有益效果是：该用于纸浆过滤后的污水回收装置，能够将污水送入到过滤池内，环形网箱方便安装拆卸以及起吊，便于将沉淀后的杂质集中回收，搅拌箱能够通过加药的方式对污水的酸碱性进行中和，最后再进行两个活性炭网的杀菌过滤，从而实现回收。
