申请日2018.07.13
公开(公告)日2019.03.22
IPC分类号B25H1/06; B25H1/16; B08B5/02
摘要
本实用新型公开了一种污水处理用阀门安装固定架，包括矩形工作台,所述矩形工作台上表面中心处加工有圆形凹槽，所述圆形凹槽内下表面设有吹风扇，所述矩形工作台上表面且位于圆形凹槽后端固定连接有条形滑轨，所述条形滑轨上安装有一对移动滑块，一对所述移动滑块上表面固定连接L型支撑立板，所述L型支撑立板下表面固定连接有伸缩端向下的液压伸缩杆，所述液压伸缩杆的伸缩端固定连接有门型阀门固定架，所述门型阀门固定架每个支腿均固定连接有伸缩端为水平方向相对的电控伸缩横杆。本实用新型的有益效果是，便于调节高度，适用范围广，有利于固定支撑不同大小的阀门，提高阀门安装效率，结构新颖，使用方便，可利用价值高。
权利要求书

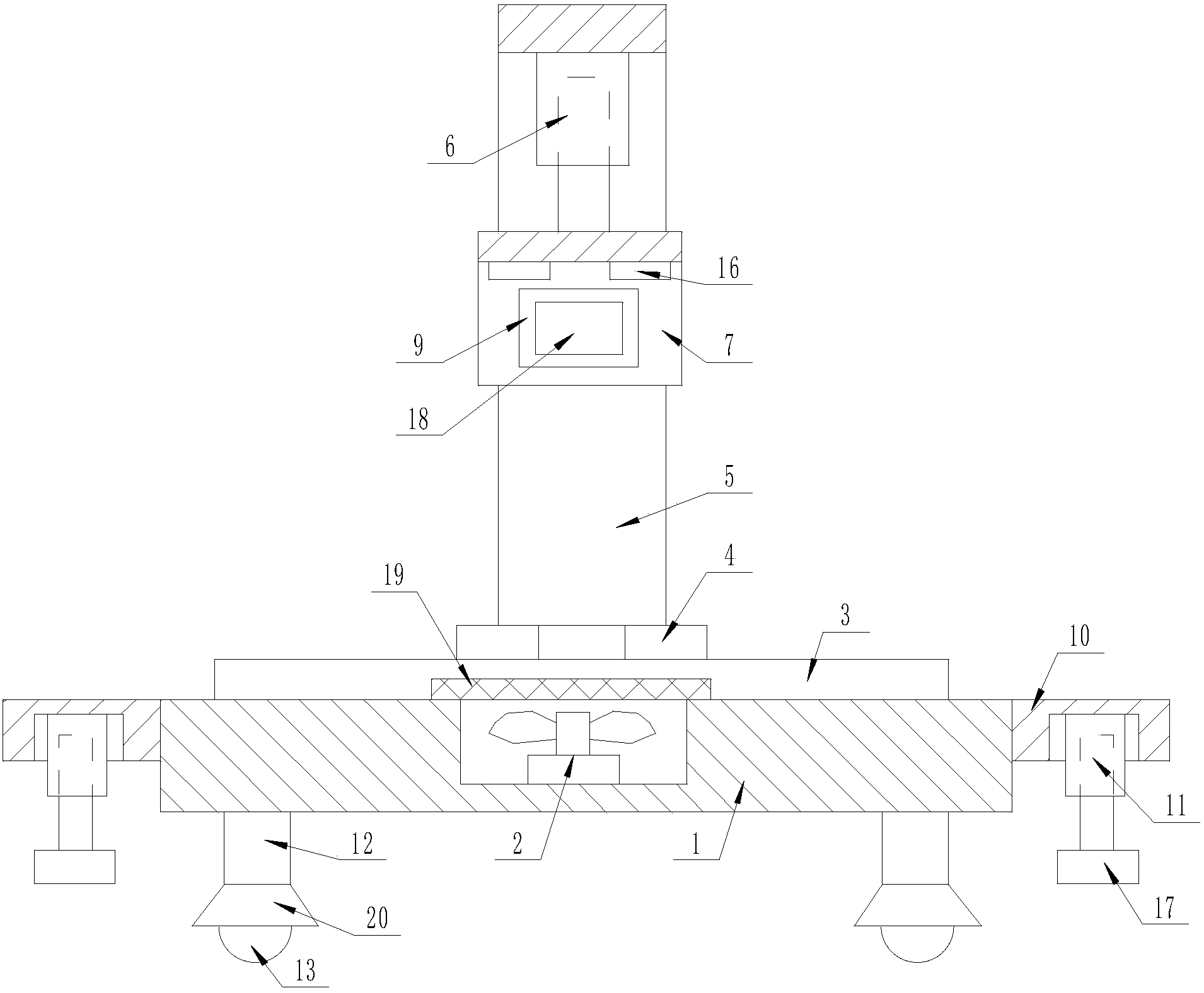

1.一种污水处理用阀门安装固定架，包括矩形工作台(1),其特征在于，所述矩形工作台(1)上表面中心处加工有圆形凹槽，所述圆形凹槽内下表面设有吹风扇(2)，所述矩形工作台(1)上表面且位于圆形凹槽后端固定连接有条形滑轨(3)，所述条形滑轨(3)上安装有一对移动滑块(4)，一对所述移动滑块(4)上表面固定连接L型支撑立板(5)，所述L型支撑立板(5)下表面固定连接有伸缩端向下的液压伸缩杆(6)，所述液压伸缩杆(6)的伸缩端固定连接有门型阀门固定架(7)，所述门型阀门固定架(7)每个支腿均固定连接有伸缩端为水平方向相对的电控伸缩横杆(8)，每个所述电控伸缩横杆(8)的伸缩端均固定连接有阀门固定夹板(9)，所述矩形工作台(1)侧表面固定连接有两对U型连接板(10)，每个所述U型连接板(10)下表面均加工有圆形安装槽，每个所述圆形安装槽内上表面均固定连接有伸缩端向下的电控伸缩立柱(11)，所述矩形工作台(1)下表面四角处固定连接有两对支撑短杆(12)，每个所述支撑短杆(12)一端均设有万向轮(13)，所述L型支撑立板(5)后侧表面设有蓄电池(14)和控制器(15)，所述蓄电池(14)的输出端通过导线与控制器(15)的输入端电性连接，所述控制器(15)的输出端通过导线分别与吹风扇(2)、液压伸缩杆(6)、电控伸缩横杆(8)和电控伸缩立柱(11)的输入端电性连接。
2.根据权利要求1所述的一种污水处理用阀门安装固定架，其特征在于，所述门型阀门固定架(7)下表面固定连接有一对沾灰条(16)。
3.根据权利要求1所述的一种污水处理用阀门安装固定架，其特征在于，每个所述电控伸缩立柱(11)的伸缩端均固定连接有防滑摩擦块(17)。
4.根据权利要求1所述的一种污水处理用阀门安装固定架，其特征在于，每个所述阀门固定夹板(9)侧表面均固定连接有橡胶保护垫(18)。
5.根据权利要求1所述的一种污水处理用阀门安装固定架，其特征在于，所述矩形工作台(1)上表面固定连接有与圆形凹槽相匹配的保护网罩(19)。
6.根据权利要求1所述的一种污水处理用阀门安装固定架，其特征在于，每个所述万向轮(13)上均套装有定位罩(20)。
说明书
一种污水处理用阀门安装固定架
技术领域
本实用新型涉及阀门安装支撑装置领域，特别是一种污水处理用阀门安装固定架。
背景技术
阀门是控制流动的流体介质的流量、流向、压力、温度等的机械装置，阀门是管道系统中基本的部件，阀门管件可以通过控制来改变流体介质的压力，温度和流量变化。
污水处理阀门通常用于污水处理厂、工业污水、生活污水管等场所，为保证良好的排污效果，阀门设计种类多种多样，由于一些阀门重量较大，工人在安装时需要支撑起来，长时间手动支撑浪费体力，而且容易晃动造成安装不稳，所以设计一种阀门安装固定装置，保证装置能够调节阀门安装高度，同时便于不同大小的阀门固定，保证污水处理阀快速安装效果，因此设置本装置是很有必要的。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种污水处理用阀门安装固定架。
实现上述目的本实用新型的技术方案为，一种污水处理用阀门安装固定架，包括矩形工作台,所述矩形工作台上表面中心处加工有圆形凹槽，所述圆形凹槽内下表面设有吹风扇，所述矩形工作台上表面且位于圆形凹槽后端固定连接有条形滑轨，所述条形滑轨上安装有一对移动滑块，一对所述移动滑块上表面固定连接L型支撑立板，所述L型支撑立板下表面固定连接有伸缩端向下的液压伸缩杆，所述液压伸缩杆的伸缩端固定连接有门型阀门固定架，所述门型阀门固定架每个支腿均固定连接有伸缩端为水平方向相对的电控伸缩横杆，每个所述电控伸缩横杆的伸缩端均固定连接有阀门固定夹板，所述矩形工作台侧表面固定连接有两对U型连接板，每个所述U型连接板下表面均加工有圆形安装槽，每个所述圆形安装槽内上表面均固定连接有伸缩端向下的电控伸缩立柱，所述矩形工作台下表面四角处固定连接有两对支撑短杆，每个所述支撑短杆一端均设有万向轮，所述L型支撑立板后侧表面设有蓄电池和控制器，所述蓄电池的输出端通过导线与控制器的输入端电性连接，所述控制器的输出端通过导线分别与吹风扇、液压伸缩杆、电控伸缩横杆和电控伸缩立柱的输入端电性连接。
所述门型阀门固定架下表面固定连接有一对沾灰条。
每个所述电控伸缩立柱的伸缩端均固定连接有防滑摩擦块。
每个所述阀门固定夹板侧表面均固定连接有橡胶保护垫。
所述矩形工作台上表面固定连连接有与圆形凹槽相匹配的保护网罩。
每个所述万向轮上均套装有定位罩。
利用本实用新型的技术方案制作的一种污水处理用阀门安装固定架，便于调节高度，适用范围广，有利于固定支撑不同大小的阀门，提高阀门安装效率，结构新颖，使用方便，可利用价值高。
