申请日2017.12.05
公开(公告)日2018.07.06
IPC分类号B01D21/02; B01D21/24; B01D36/04
摘要

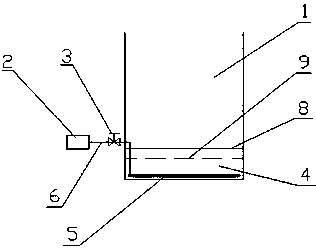

本实用新型公开了一种水处理沉淀池排泥装置，旨在解决工业水处理中污泥排放不彻底、效率不高的技术问题。该装置包括沉淀池和位于所述沉淀池前端的集泥坑;所述集泥坑的底部标高高度低于所述沉淀池池底的标高高度;所述集泥坑内设有排泥管，所述排泥管表面设有均匀分布的吸泥口;所述集泥坑上安装有罩网，所述罩网的大小与所述集泥坑大小相匹配;所述沉淀池池壁外侧设有排泥泵，所述排泥泵通过管道与排泥管连接;所述管道位于所述沉淀池外的一侧设有用于开闭所述管道的管道阀。本实用新型能够高效排泥，可避免水中杂物进入并堵塞排泥系统，避免设备故障，能够降低水损耗，减少经济损失，提高工业水处理的效率。
权利要求书
1.一种水处理沉淀池排泥装置，其特征在于，包括沉淀池和位于所述沉淀池前端的集泥坑;所述集泥坑的底部标高高度低于所述沉淀池池底的标高高度;所述集泥坑内设有排泥管，所述排泥管表面设有均匀分布的吸泥口;所述集泥坑上安装有罩网，所述罩网的大小与所述集泥坑大小相匹配;所述沉淀池池壁外侧设有排泥泵，所述排泥泵通过管道与所述排泥管连通;所述管道位于所述沉淀池外的一侧设有用于开关所述管道的管道阀。
2.根据权利要求1所述的水处理沉淀池排泥装置，其特征在于，所述排泥泵位于所述沉淀池的前端。
3.根据权利要求1所述的水处理沉淀池排泥装置，其特征在于，所述集泥坑的上部标高高于所述排泥管所处的高度。
4.根据权利要求1所述的水处理沉淀池排泥装置，其特征在于，所述排泥管水平安装。
5.根据权利要求1所述的水处理沉淀池排泥装置，其特征在于，所述排泥管横贯于所述集泥坑的底部。
6.根据权利要求1所述的水处理沉淀池排泥装置，其特征在于，所述罩网为玻璃钢格栅。
7.根据权利要求1所述的水处理沉淀池排泥装置，其特征在于，所述吸泥口的数量为4～20。
8.根据权利要求1所述的水处理沉淀池排泥装置，其特征在于，所述排泥管的形状为圆柱体。
9.根据权利要求8所述的水处理沉淀池排泥装置，其特征在于，所述排泥管的截面直径大于所述管道的截面直径。
说明书
水处理沉淀池排泥装置
技术领域
本实用新型涉及工业水 处理技术领域，具体涉及一种水处理沉淀池排泥装置。
背景技术
在工业水处理技术领域，含有固体悬浮物的废水经絮凝沉淀后，会进入沉淀池进行沉淀，使得絮凝的固体悬浮物在重力作用下沉淀在水体底部形成泥层，然后再用沉淀池的底部的刮泥版将泥层刮至沉淀池底部的排泥泵处，由排泥泵通过排泥管将泥层排走处理。
常用的排泥泵的排泥管为圆柱形立管，在排泥层时往往会出现以下问题：(1)随废水排放进入水体的草梗、树枝、树叶等杂物混合在泥层中，堵塞排泥管道，造成排泥泵故障;(2)当污泥过多、泥层面积大时，造成有一个排泥口的排泥管仅能使在排泥口附近的泥层得到充分排出，远离排泥口的泥层难以排走，排泥效率低;(3)当泥层低时，排泥管处泥层较薄，由排泥泵抽走时会带走大量的水，无法充分排泥，且不应排走的水却大量被排走，造成水处理效率下降。
因此，迫切需要一种能够降低水损耗且高效排泥的排泥装置，以提高工业水处理的效率。
发明内容
本实用新型要解决的技术问题是提供一种能够降低水损耗且排泥高效的水处理沉淀池排泥装置。
为解决上述技术问题，本实用新型采用如下技术方案：
设计一种水处理沉淀池排泥装置，包括沉淀池和位于所述沉淀池前端的集泥坑;所述集泥坑的底部标高高度低于所述沉淀池池底的标高高度;所述集泥坑内设有排泥管，所述排泥管表面设有均匀分布的吸泥口;所述集泥坑上安装有罩网，所述罩网的大小与所述集泥坑大小相匹配;所述沉淀池池壁外侧设有排泥泵，所述排泥泵通过管道与排泥管连通;所述管道位于所述沉淀池外的一侧设有用于开关所述管道的管道阀。
优选的，所述排泥泵位于所述沉淀池的前端。
优选的，所述集泥坑的上部标高高于所述排泥管所处的高度。
优选的，所述排泥管水平安装。
优选的，所述排泥管横贯所述集泥坑底部。
优选的，所述罩网为玻璃钢格栅。
优选的，所述吸泥口的数量为4～20。
优选的，所述排泥管的形状为圆柱体。
优选的，所述排泥管的截面直径大于所述管道的截面直径。
与现有技术相比，本实用新型的有益技术效果在于：
1.本实用新型不论污泥多少均能够高效、彻底的排泥，进而提高工业水处理的效率。
2.本实用新型还可避免水中杂物进入并堵塞排泥系统，避免设备故障。
3.本实用新型能够降低水损耗，减少经济损失。
4.本实用新型结构简单，设计巧妙，实用便捷，易于操作。
