申请日2017.12.05
公开(公告)日2018.07.03
IPC分类号C02F1/461; C02F1/463; C02F101/30
摘要
本实用新型提供了一种微电解法处理高浓度有机废水的反应器,包括外壳和设置在所述外壳内部的反应罐,所述反应罐顶部设有有机废水入口和气室,所述气室顶部设有出气口,其侧部设有加料口,所述反应罐底部设有余料口,所述反应罐侧壁两侧相对设有两个高压气体吹入装置,所述高压气体吹入装置通过空气压缩机连接有第二连接管和第三连接管,所述第二连接管和第三连接管穿过外壳进入反应罐内部,且进入反应罐的一端连接有喷头,所述喷头设有多个喷嘴。利用高压气体吹入装置,使得高浓度有机废水产生雾化颗粒,与碳粉和铁粉充分接触,改善体系的传质条件,空气撞击流处于高度湍动状态,使得微电解材料不容易钝化、板结，有效提高微电解效率。
权利要求书

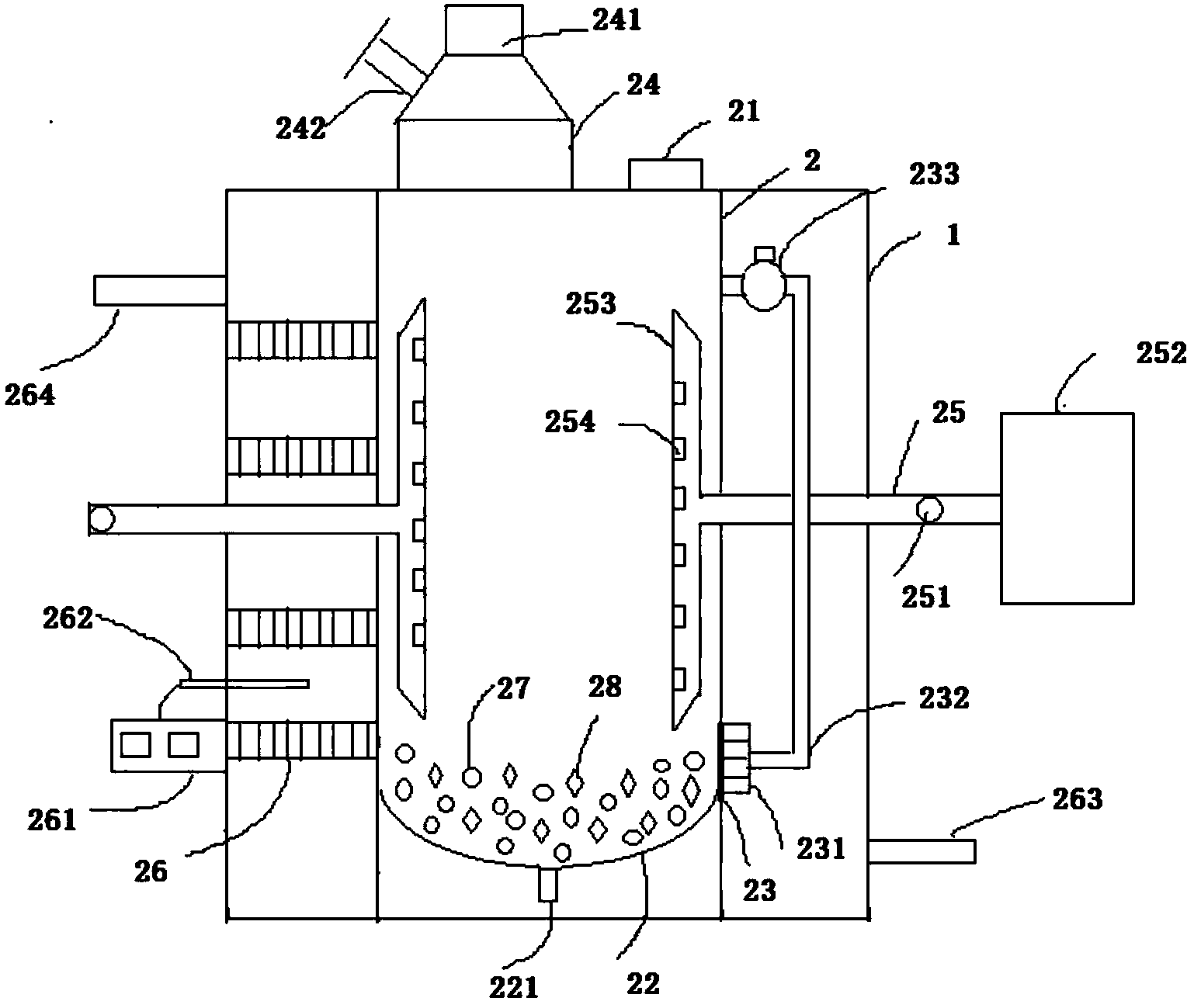

1.一种微电解法处理高浓度有机废水的反应器,包括外壳(1)和设置在所述外壳(1)内部的反应罐(2),其特征在于,所述反应罐(2)顶部设有有机废水入口(21)和气室(24),所述气室(24)顶部设有出气口(241),其侧部设有加料口(242),所述反应罐(2)底部设有余料口(221),所述反应罐(2)侧壁两侧相对设有两个高压气体吹入装置,所述高压气体吹入装置通过空气压缩机(252)连接有第二连接管(25)和第三连接管(251),所述第二连接管(25)和第三连接管(251)穿过外壳(1)进入反应罐(2)内部,且进入反应罐(2)的一端连接有喷头(253),所述喷头(253)设有多个喷嘴(254)。
2.根据权利要求1所述的微电解法处理高浓度有机废水的反应器,其特征在于,所述反应罐(2)侧部底部设有反应液出口(23),所述反应液出口(23)通过第一连接管(232)与反应罐(2)侧部的上部连通,所述第一连接管(232)上连接有抽液泵(233)。
3.根据权利要求2所述的微电解法处理高浓度有机废水的反应器,其特征在于,所述反应液出口(23)之间第一连接管(232)连接处设有过滤层(231)。
4.根据权利要求3所述的微电解法处理高浓度有机废水的反应器,其特征在于,所述外壳(1)和反应罐(2)夹层间设有加热板(26),所述热板(26)连接有控制器(261),温度检测器(262)一端伸入上述夹层,另一端与控制器(261)连接。
5.根据权利要求4所述的微电解法处理高浓度有机废水 的反应器,其特征在于,所述外壳(1)侧壁外侧设有水浴进水口(263)和水浴排水口(264),所述水浴排水口(264)位于水浴进水口(263)上方。
6.根据权利要求1-5中任一所述的微电解法处理高浓度有机废水的反应器,其特征在于,所述反应罐(2)底部具有弧形底部(22)。
说明书
一种微电解法处理高浓度有机废水的反应器
技术领域
本实用新型属于废水处理领域,具体地涉及一种微电解法处理高浓度有机废水的反应器。
背景技术
高浓度有机废水的常用处理工艺是微电解技术,它是指在不通电的情况下,利用填充在废水中的微电解材料自身产生电位差对废水进行电解处理,以达到降解有机污染物的目的。当加入废水后,反应器内会形成无数的微电池系统,在其作用空间构成电场,在处理过程中产生的氢原子、二价铁、三价铁和羟基自由基等能与废水中的多组分发生氧化还原反应。该工艺用于降解高浓度废水的处理可以大幅度降低COD和色度,抬高废水的再生性。
传统的微电解工艺采用的微电解材料一般为铁粉和碳粉颗粒,使用过程中很容易钝化、板结,同时,传统的微电解材料表面积太小也使得废水处理需要很长时间,严重影响微电解工艺的应用。
发明内容
本实用新型旨在提供一种微电解法处理高浓度有机废水的反应器,以达到提高微电解效率的目的。
鉴于此,本实用新型的技术方案是这样实现的：
一种微电解法处理高浓度有机废水的反应器,包括外壳和设置在所述外壳内部的反应罐,所述反应罐顶部设有有机废水入口和气室,所述气室顶部设有出气口,其侧部设有加料口,所述反应罐底部设有余料口,所述反应罐侧壁两侧相对设有两个高压气体吹入装置,所述高压气体吹入装置通过空气压缩机连接有第二连接管和第三连接管,所述第二连接管和第三连接管穿过外壳进入反应罐内部,且进入反应罐的一端连接有喷头,所述喷头设有多个喷嘴。
进一步地,所述反应罐侧部底部设有反应液出口,所述反应液出口通过第一连接管与反应罐侧部的上部连通,所述第一连接管上连接有抽液泵。
进一步地,所述反应液出口之间第一连接管连接处设有过滤层。
进一步地,所述外壳和反应罐夹层间设有加热板,所述热板连接有控制器,温度检测器一端伸入上述夹层,另一端与控制器连接。
进一步地,所述外壳侧壁外侧设有水浴进水口和水浴排水口,所述水浴排水口位于水浴进水口上方。
进一步地,所述反应罐底部具有弧形底部。
相对于现有技术，本实用新型所述的微电解法处理高浓度有机废水的反应器,具有以下优势：
利用铁碳微电解过程中的氧化还原作用及产生的氢氧化铁的絮凝作用,达到对废水中的高浓度有机物进行降解,降低有机物污染物浓度。利用高压气体吹入装置吹入空气,一方面可以增加反应罐的氧气浓度,增强微电解腐蚀能力,另一方面,高压喷射产生的气泡可以增加对材料的搅动和摩擦,有利于去除铁屑表面的钝化膜;此外,高压气体的喷射使得进入反应罐的高浓度有机废水产生雾化颗粒,与碳粉和铁粉充分接触,改善体系的传质条件,加快微电解有机废水的效率。
利用高压气体吹入装置,使得空气撞击流处于高度湍动状态,使得微电解材料不容易钝化、板结，进一步提高了微电解效率。
