申请日2017.12.05
公开(公告)日2018.07.10
IPC分类号B01J2/14
摘要
本实用新型公开了一种酚氰废水处理过程中使用的圆盘制粒机，属于矿物制粒设备领域，包括机架、圆盘、驱动装置，机架上对应圆盘的两侧分别固定有支撑杆，两侧的支撑杆之间固定连接有位于圆盘上方的安装板;刮料机构包括调整齿轮、驱动调整齿轮转动的调整电机、分别啮合于调整齿轮两侧的两齿条，调整齿轮的中心线与圆盘中心线平行;两侧的齿条的相背离端均连接有延伸至圆盘内上表面的刮料板;两刮料板均呈上小下大的直角梯形状，且两刮料板的斜边相对;安装板上固定有与齿条滑动配合的滑轨。可根据情况或时间来调整两刮料板的位置，从而可进行整个圆盘上以及圆盘内圆壁的刮料，成粒效果好。
权利要求书

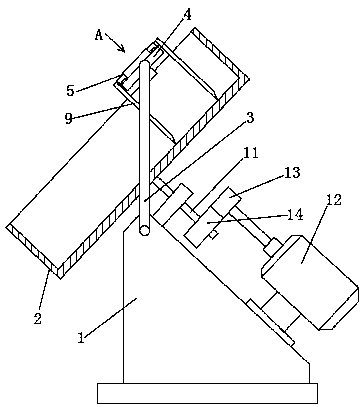

1.一种酚氰废水处理过程中使用的圆盘制粒机，包括机架、倾斜设置在机架上的圆盘、驱动圆盘旋转的驱动装置;其特征在于，所述机架上对应圆盘的两侧分别固定有支撑杆，两侧的支撑杆之间固定连接有位于圆盘上方的安装板，安装板上设置有刮料机构，刮料机构对应在圆盘的上部;刮料机构包括调整齿轮、驱动调整齿轮转动的调整电机、分别啮合于调整齿轮两侧的两齿条，调整齿轮的中心线与圆盘中心线平行;两侧的齿条的相背离端均连接有延伸至圆盘内上表面的刮料板;两刮料板均呈上小下大的直角梯形状，且两刮料板的斜边相对;安装板上固定有与齿条滑动配合的滑轨;调整电机安装至安装板的下表面，且调整电机的输出轴穿出安装板并与调整齿轮固定连接。
2.根据权利要求1所述的酚氰废水处理过程中使用的圆盘制粒机，其特征在于，所述刮料板的下端均呈刃状。
3.根据权利要求1所述的酚氰废水处理过程中使用的圆盘制粒机，其特征在于，所述刮料板与圆盘内的上表面垂直。
4.根据权利要求1所述的酚氰废水处理过程中使用的圆盘制粒机，其特征在于，所述滑轨的截面呈燕尾形，齿条具有与滑轨匹配的燕尾形的滑槽。
5.根据权利要求1所述的酚氰废水处理过程中使用的圆盘制粒机，其特征在于，所述驱动装置包括固定在圆盘中心的中心轴、固定在机架上的驱动电机、固定在驱动电机输出轴上的主动齿轮、固定在中心轴上的从动齿轮，主动齿轮与从动齿轮相啮合，中心轴转动支承在机架上。
说明书
一种酚氰废水 处理过程中使用的圆盘制粒机
技术领域
本实用新型涉及矿物制粒设备领域，具体而言，涉及一种酚氰废水处理过程中使用的圆盘制粒机。
背景技术
焦化生产过程中会排放出大量含酚、氰、油、氨氮等有毒、有害物质的废水。酚氰废水主要来自于炼焦和煤气净化过程及化工产品的精制过程,其中以蒸氨过程中产生的剩余氨水为主要来源。剩余氨水主要由三部分组成:装炉煤表面的湿存水、装炉煤干馏产生的化合水、添加入吸煤气管道和集气管循环氧水泵内的含油工艺废水。废水含有高浓度、多组分的各类污染物,如果直接排放,对环境的污染及危害很大。
现采用艾萨炉回收处理焦化酚氰废水的方法中，通过在艾萨炉矿物熔炼过程的物料制粒步骤中，使用酚氰废水进行物料补水，即向圆盘制粒机中的物料补水，而后酚氰废水随物料一同进入艾萨炉中熔炼，利用1200摄氏度以上的高温将酚水完全分解为水和二氧化碳，且将酚、氰等污染物的热量利用于熔炼变废为宝;维护了工人健康，增强了生产安全性。不仅可以解决酚氰废水大难题，还能利用酚氰废水中有机物分解释放出的热量辅助熔炼。
圆盘制粒机是粉状物料成球粒的主要设备，主要是通过倾斜的圆盘在机架上旋转，同时向圆盘内补入酚氰废水，圆盘内的物料滚动成粒，在补水制粒过程中，物料会粘在圆盘上，影响制粒效果。现有的圆盘制粒机会通过龙门架固定安装一个刮料板伸到圆盘中，使圆盘旋转时刮料板将圆盘上粘连的物料铲下，但由于刮料板通常较小，并且固定在一个位置，所以始终只能实现圆盘上对应刮料板处的一圈物料可以刮下清理，而圆盘上其他位置仍然存在粘连物料，造成成粒效果降低。
实用新型内容
本实用新型的目的在于提供一种酚氰废水处理过程中使用的圆盘制粒机，以解决目前圆盘制粒机只能铲下圆盘上局部位置的粘连物料而影响成粒效果的问题。
为实现本实用新型目的，采用的技术方案为：一种酚氰废水处理过程中使用的圆盘制粒机，包括机架、倾斜设置在机架上的圆盘、驱动圆盘旋转的驱动装置;机架上对应圆盘的两侧分别固定有支撑杆，两侧的支撑杆之间固定连接有位于圆盘上方的安装板，安装板上设置有刮料机构，刮料机构对应在圆盘的上部;刮料机构包括调整齿轮、驱动调整齿轮转动的调整电机、分别啮合于调整齿轮两侧的两齿条，调整齿轮的中心线与圆盘中心线平行;两侧的齿条的相背离端均连接有延伸至圆盘内上表面的刮料板;两刮料板均呈上小下大的直角梯形状，且两刮料板的斜边相对;安装板上固定有与齿条滑动配合的滑轨;调整电机安装至安装板的下表面，且调整电机的输出轴穿出安装板并与调整齿轮固定连接。
进一步地，所述刮料板的下端均呈刃状。
进一步地，所述刮料板与圆盘内的上表面垂直。
进一步地，所述滑轨的截面呈燕尾形，齿条具有与滑轨匹配的燕尾形的滑槽。
进一步地，所述驱动装置包括固定在圆盘中心的中心轴、固定在机架上的驱动电机、固定在驱动电机输出轴上的主动齿轮、固定在中心轴上的从动齿轮，主动齿轮与从动齿轮相啮合，中心轴转动支承在机架上。
本实用新型的有益效果是，通过调整齿轮带动两侧的齿条移动，使得两齿条上的刮料板相向移动或相背离移动，两刮料板相背离移动至圆盘两侧内壁时，在圆盘旋转制粒过程中，两刮料板的相背离侧即为直角梯形的直角边，可对圆盘内壁刮料，两刮料板的下端即可进行圆盘上对应刮料板处的刮料;两刮料板相向移动后，二者下端的覆盖处共同完成圆盘上的剩余其他区域进行刮料，可根据情况或时间来调整两刮料板的位置，从而可进行整个圆盘上以及圆盘内圆壁的刮料，成粒效果好。
