申请日2018.01.08
公开(公告)日2018.08.07
IPC分类号H02K5/24; H02K5/26; H02K5/04
摘要
本实用新型公开了一种用于污水处理电机机座，包括承重板与电机机壳，所述承重板的下方靠近两侧的位置处均设有支撑腿，所述支撑腿的上端内表面设有升降支柱，所述支撑腿的一端内表面靠近上方的位置处活动安装有调节螺栓，且支撑腿的下端外表面固定安装有固定底板，所述固定底板的上端内表面靠近两侧的位置处均设有固定螺孔，所述承重板的上端外表面固定安装有缓冲垫板端外表面。本实用新型所述的一种用于污水处理电机机座，设有升降支柱、缓冲垫板和坡形顶，能够根据地形对设备的高度进行调节，并能将使用过程中产生的振动进行吸收缓解，且还能够避免外部雨水等对内部设备造成干扰，适用不同工作状况，带来更好的使用前景。
权利要求书

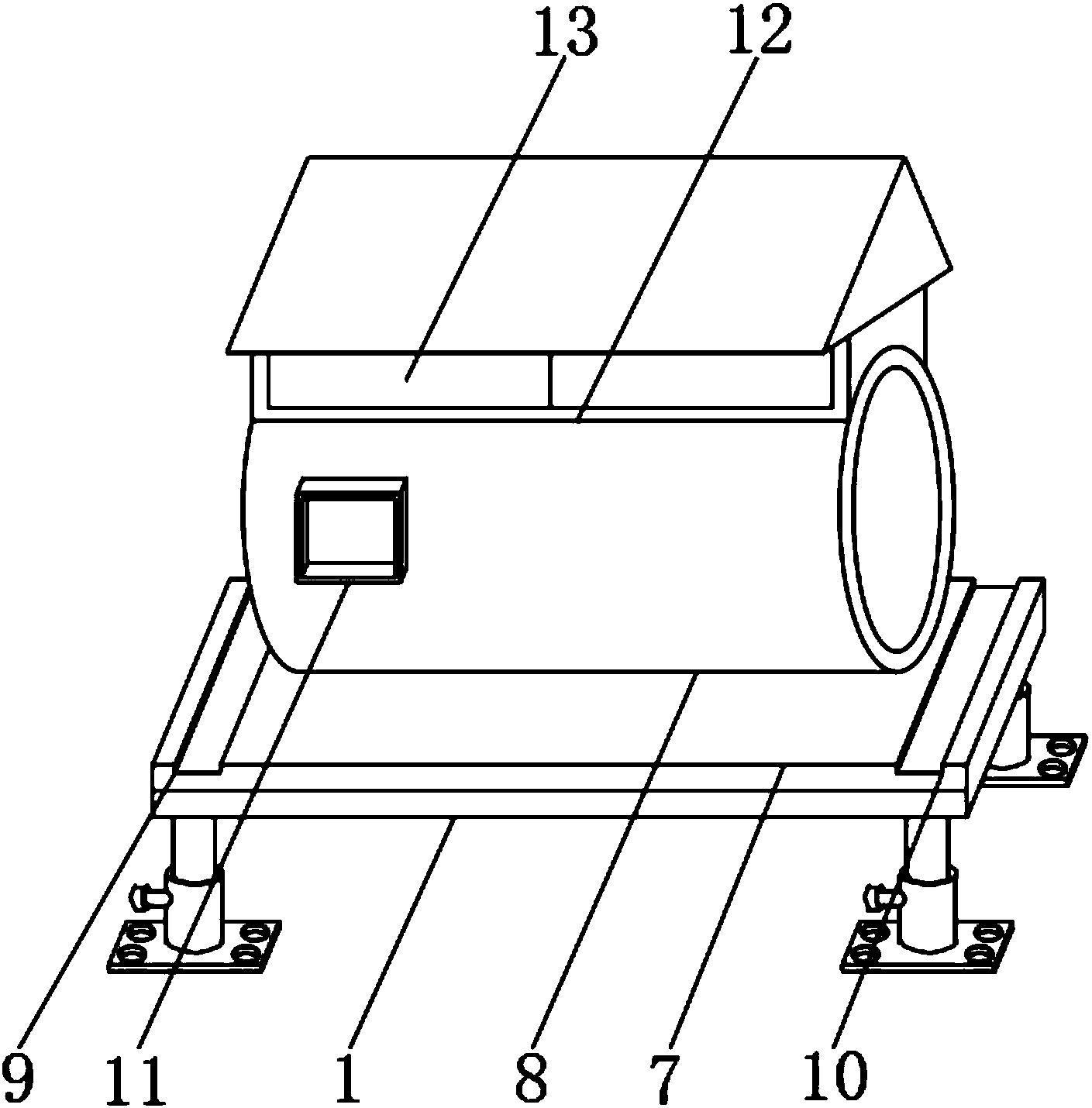

1.一种用于污水处理电机机座，包括承重板(1)与电机机壳(8)，其特征在于：所述承重板(1)的下方靠近两侧的位置处均设有支撑腿(2)，所述支撑腿(2)的上端内表面设有升降支柱(3)，且支撑腿(2)通过升降支柱(3)与承重板(1)固定连接，所述支撑腿(2)的一端内表面靠近上方的位置处活动安装有调节螺栓(4)，且支撑腿(2)的下端外表面固定安装有固定底板(5)，所述固定底板(5)的上端内表面靠近两侧的位置处均设有固定螺孔(6)，所述承重板(1)的上端外表面固定安装有缓冲垫板(7)，所述电机机壳(8)固定安装在缓冲垫板(7)的上端外表面，所述缓冲垫板(7)的上端外表面位于电机机壳(8)的一侧设有一号疏水槽(9)，且缓冲垫板(7)的上端外表面位于电机机壳(8)的另一侧设有二号疏水槽(10)，所述电机机壳(8)的前端外表面靠近一侧的位置处固定安装有外接盒(11)，且电机机壳(8)的上端外表面固定安装有储存仓(12)，所述储存仓(12)的前端外表面活动安装有仓门(13)，且储存仓(12)的上端外表面固定安装有坡形顶(14)。
2.根据权利要求1所述的一种用于污水处理电机机座，其特征在于：所述承重板(1)的整体结构为矩形板状结构，且承重板(1)的最大承受重量为三百千克。
3.根据权利要求1所述的一种用于污水处理电机机座，其特征在于：所述升降支柱(3)呈方形均匀分布在承重板(1)的下端外表面，且支撑腿(2)、升降支柱(3)、调节螺栓(4)、固定底板(5)的数量均为四组。
4.根据权利要求1所述的一种用于污水处理电机机座，其特征在于：所述固定螺孔(6)呈方形均匀分布，且固定螺孔(6)的数量为若干组。
5.根据权利要求1所述的一种用于污水处理电机机座，其特征在于：所述仓门(13)的前端外表面靠近一侧的位置处设有合页，且仓门(13)与储存仓(12)之间通过合页活动连接，合页的数量为若干组。
6.根据权利要求1所述的一种用于污水处理电机机座，其特征在于：所述坡形顶(14)的下端外表面边缘处设有螺丝，且坡形顶(14)与储存仓(12)之间通过螺丝固定连接。
说明书
一种用于污水处理电机机座
技术领域
本实用新型涉及电机机座领域，特别涉及一种用于污水处理电机机座。
背景技术
电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置。电机它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机它的主要作用是利用电能转化为机械能。这里，我们要说的一种用于污水处理电机机座;现有的电机机座在使用时存在一定的弊端，无法根据地形的不同来对设备的整体高度进行调节，导致设备放置不平稳，并不能够将工作过程中设备运行产生的振动进行吸收缓解，且还会受到外部雨水的干扰影响，造成内部电器元件的短路，无法达到工作人员的使用要求，给电机机座的使用带来了一定的影响，为此，我们提出一种用于污水处理电机机座。
实用新型内容
本实用新型的主要目的在于提供一种用于污水处理电机机座，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于污水处理电机机座，包括承重板与电机机壳，所述承重板的下方靠近两侧的位置处均设有支撑腿，所述支撑腿的上端内表面设有升降支柱，且支撑腿通过升降支柱与承重板固定连接，所述支撑腿的一端内表面靠近上方的位置处活动安装有调节螺栓，且支撑腿的下端外表面固定安装有固定底板，所述固定底板的上端内表面靠近两侧的位置处均设有固定螺孔，所述承重板的上端外表面固定安装有缓冲垫板，所述电机机壳固定安装在缓冲垫板的上端外表面，所述缓冲垫板的上端外表面位于电机机壳的一侧设有一号疏水槽，且缓冲垫板的上端外表面位于电机机壳的另一侧设有二号疏水槽，所述电机机壳的前端外表面靠近一侧的位置处固定安装有外接盒，且电机机壳的上端外表面固定安装有储存仓，所述储存仓的前端外表面活动安装有仓门，且储存仓的上端外表面固定安装有坡形顶。
优选的，所述承重板的整体结构为矩形板状结构，且承重板的最大承受重量为三百千克。
优选的，所述升降支柱呈方形均匀分布在承重板的下端外表面，且支撑腿、升降支柱、调节螺栓、固定底板的数量均为四组。
优选的，所述固定螺孔呈方形均匀分布，且固定螺孔的数量为若干组。
优选的，所述仓门的前端外表面靠近一侧的位置处设有合页，且仓门与储存仓之间通过合页活动连接，合页的数量为若干组。
优选的，所述坡形顶的下端外表面边缘处设有螺丝，且坡形顶与储存仓之间通过螺丝固定连接。
与现有技术相比，本实用新型具有如下有益效果：该用于污水处理电机机座，通过设有的升降支柱，能够根据地形的不同来对设备的整体高度进行调节，以便平稳正常的进行使用，同时设有的缓冲垫板，能够将设备在运行的过程中产生的振动进行吸收缓解，以此来降低对外部的干扰影响，除此之外，设有的坡形顶，能够将外部雨水等进行隔离，避免其对内部的电器元件造成短路，从而进行正常的使用，整个装置简单，操作方便，使用的效果相对于传统方式更好。
