申请日2018.01.08
公开(公告)日2018.08.28
IPC分类号C02F9/06; C25B1/00; C25B9/00
摘要
本实用新型涉及含铀废水回收技术领域，尤其是一种含铀废水资源化回收装置，包括底座，底座上方通过支撑杆连接有上梁，上梁下方通过固定块连接有导电杆，导电杆一端连接有石墨阳极板，石墨阳极板设置在回收容器内，本装置用带有偕胺肟基的石墨电极板作为阴极，当铀离子在电场力的作用下运动到阴极板上时，就会被阴极板上的偕胺肟基团捕获并进行发生还原反应，其他阳离子也会运动到阴极板上，通过温度传感器和电控开关控制电源的连接和断开，由于溶液中的离子浓度差，使得位于阴极处的阳离子回流，阳极处的阴离子也回流，而被捕获的铀离子因偕胺肟基的吸附力无法实现回流，因此可以得到较纯的二氧化铀沉淀物。
权利要求书

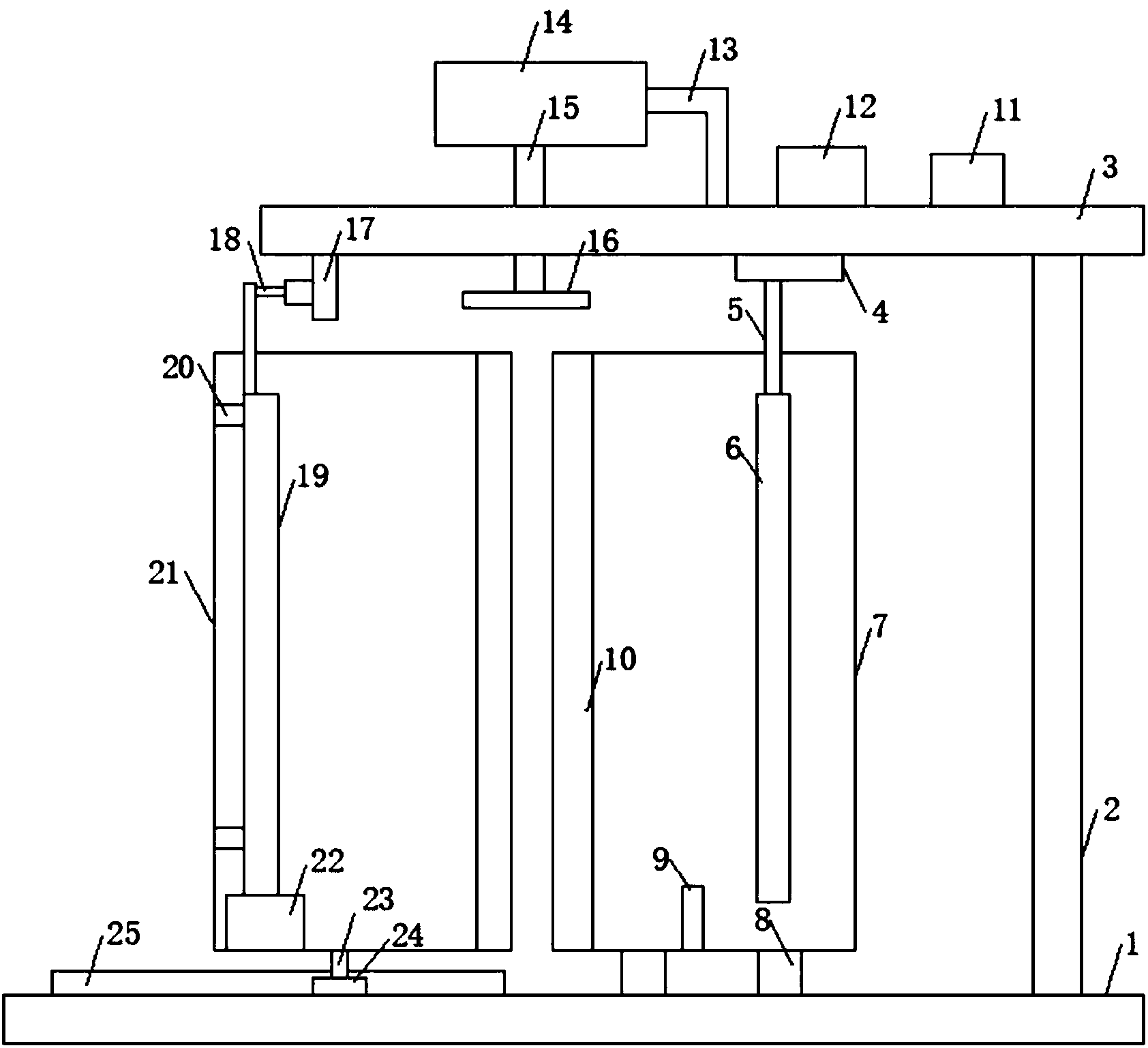

1.一种含铀废水资源化回收装置，包括底座(1)，其特征在于，所述底座(1)上方通过支撑杆(2)连接有上梁(3)，所述上梁(3)下方通过固定块(4)连接有导电杆(5)，所述导电杆(5)另一端连接有石墨阳极板(6)，所述石墨阳极板(6)设置在回收容器(7)内，所述回收容器(7)下方通过连接杆(8)与底座(1)连接，所述回收容器(7)内设置有温度传感器(9)，所述回收容器(7)上端通过若干卡槽(26)连接有若干卡块(27)，所述卡块(27)一侧连接有挡板(10)，所述上梁(3)上方设置有电控开关(11)，所述电控开关(11)一侧设置有控制盒(12)，所述上梁(3)上方通过连接架(13)连接有电机(14)，所述电机(14)下方通过电控伸缩杆(15)连接有电磁铁(16)，所述上梁(3)下方通过连接块(17)连接有弹簧顶针(18)，所述弹簧顶针(18)通过导电杆(5)连接有石墨阴极板(19)，所述石墨阴极板(19)下方连接有重力传感器(22)，所述石墨阴极板(19)通过若干固定杆(20)连接有沉淀容器(21)，所述沉淀容器(21)通过滑杆(23)连接有滑块(24)，所述滑块(24)设置在底座(1)上的轨道槽(25)内，所述沉淀容器(21)上端通过若干卡槽(26)连接有若干卡块(27)，所述卡块(27)一侧连接有挡板(10)，所述挡板(10)可在所述电磁铁(16)的驱动下移动，用于分隔相连通的所述回收容器(7)与所述沉淀容器(21)。
2.根据权利要求1所述的一种含铀废水资源化回收装置，其特征在于，所述石墨阴极板(19)含有偕胺肟基团。
3.根据权利要求1所述的一种含铀废水资源化回收装置，其特征在于，所述控制盒(12)一端连接有电源，所述控制盒(12)分别与温度传感器(9)、电控开关(11)、石墨阳极板(6)、石墨阴极板(19)、电磁铁(16)、电机(14)和重力传感器(22)电性连接。
4.根据权利要求1所述的一种含铀废水资源化回收装置,其特征在于，所述挡板(10)采用45号钢制成。
5.根据权利要求1所述的一种含铀废水资源化回收装置,其特征在于，所述沉淀容器(21)通过滑杆(23)和滑块(24)在轨道槽(25)上自由移动。
说明书
一种含铀废水资源化回收装置
技术领域
本实用新型涉及含铀废水回收技术领域，尤其涉及一种含铀废水资源化回收装置。
背景技术
含铀废水主要来源于铀矿采冶过程中产生的废水，以及核电站、实验室和工厂含铀废液的正常排放，还有各种核武器试验、核战争及异常事故等造成的含铀废水排放。其中绝大部分为采冶过程产生的低浓度含铀废水，因此本专利主要针对低浓度含铀废水的处理回收。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种含铀废水资源化回收装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种含铀废水资源化回收装置，包括底座，所述底座上方通过支撑杆连接有上梁，所述上梁下方通过固定块连接有导电杆，所述导电杆另一端连接有石墨阳极板，所述石墨阳极板设置在回收容器内，所述回收容器下方通过连接杆与底座连接，所述回收容器内设置有温度传感器，所述回收容器上端通过若干卡槽连接有若干卡块，所述卡块一侧连接有挡板，所述上梁上方设置有电控开关，所述电控开关一侧设置有控制盒，所述上梁上方通过连接架连接有电机，所述电机下方通过电控伸缩杆连接有电磁铁，所述上梁下方通过连接块连接有弹簧顶针，所述弹簧顶针通过导电杆连接有石墨阴极板，所述石墨阴极板下方连接有重力传感器，所述石墨阴极板通过若干固定杆连接有沉淀容器，所述沉淀容器通过滑杆连接有滑块，所述滑块设置在底座上的轨道槽内，所述沉淀容器上端通过若干卡槽连接有若干卡块，所述卡块一侧连接有挡板，所述挡板可在所述电磁铁的驱动下移动，用于分隔相连通的所述回收容器与所述沉淀容器。
优选的，所述石墨阴极板含有偕胺肟基团。
优选的，所述控制盒一端连接有电源，所述控制盒分别与温度传感器、电控开关、石墨阳极板、石墨阴极板、电磁铁、电机和重力传感器电性连接。
优选的,所述挡板采用45号钢制成。
优选的，所述沉淀容器通过滑杆和滑块在轨道槽上自由移动。
本实用新型提出的一种含铀废水资源化回收装置，有益效果在于：本装置用带有偕胺肟基的石墨电极板作为阴极，当铀离子在电场力的作用下运动到阴极板上时，就会被阴极板上的偕胺肟基团捕获并进行发生还原反应，其他阳离子也会运动到阴极板上，此时通过温度传感器和电控开关控制电源的连接和断开，由于溶液中的离子浓度差，使得位于阴极处的阳离子回流，阳极处的阴离子也回流，而被捕获的铀离子因偕胺肟基的吸附力无法实现回流，因此可以得到较纯的二氧化铀沉淀物，当石墨阴极板二氧化铀沉淀物达到一定重量时，位于阴极底部的重量传感器将质量信号转变电信号输出到电机中，电机转动，通过电控伸缩杆带动电磁铁下移，使得电磁铁吸住挡板，带动挡板下移，隔开回收容器和沉淀容器，再通过控制盒控制电磁铁失去磁性，通过电机带动电控伸缩杆上移，此时可以通过滑杆和滑块将沉淀容器和回收容器分开，并驱动沉淀容器沿轨道槽移动，便于回收沉淀容器中的二氧化铀沉淀。
