申请日2017.12.04
公开(公告)日2018.04.24
IPC分类号B01D29/23; B01D29/64
摘要
本发明属于生活污水处理技术领域，具体的说是一种餐饮污水杂物过滤装置，包括壳体、支架、清洗单元、旋转电机、滤网、升降机构、底板和弃物箱;支架安装在壳体顶部，支架设置有第一挡板和第二挡板，第一挡板用于安装清洗单元，第二挡板用于安装旋转电机;滤网设在壳体上部;滤网上端外周设有齿槽，齿槽配合旋转电机实现滤网旋转;升降机构设在壳体中部，升降机构上端连接着底板;所述升降机构能够实现底板的升降或倾斜，弃物箱设在壳体下端一侧，弃物箱上侧设置有开口，弃物箱用于存储底板倾倒的杂物。本发明适用餐饮污水内杂物的分离，通过设置升降机构实现杂物的自动分离，简单高效，方便清理。
权利要求书

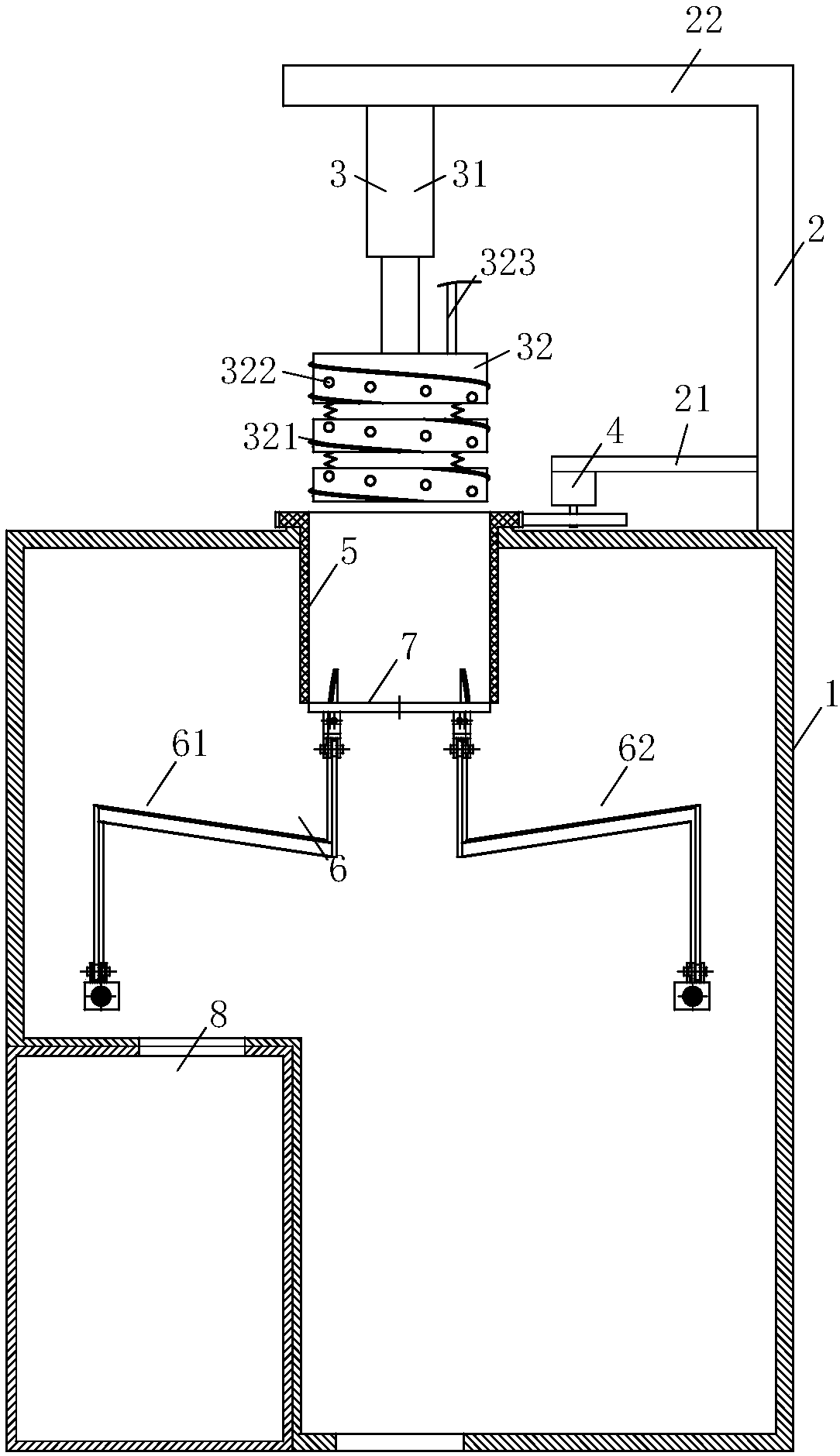

1.一种餐饮污水杂物过滤装置，其特征在于：包括壳体(1)、支架(2)、清洗单元(3)、旋转电机(4)、滤网(5)、升降机构(6)、底板(7)和弃物箱(8);所述支架(2)安装在壳体(1)顶部，所述支架(2)设置有第一挡板(21)和第二挡板(22)，所述第一挡板(21)用于安装清洗单元(3)，所述第二挡板(22)用于安装旋转电机(4);所述滤网(5)设在壳体(1)上部;所述滤网(5)上端外周设有齿槽，齿槽配合旋转电机(4)实现滤网(5)旋转;所述升降机构(6)设在壳体(1)中部，所述升降机构(6)上端连接着底板(7)，底板(7)表面均匀布置多个过水孔;所述底板(7)下端设置四个铰接座，铰接座用于配合连接升降机构(6);所述升降机构(6)能够实现底板(7)的升降或倾斜，所述弃物箱(8)设在壳体(1)下端一侧，弃物箱(8)上侧设置有开口，弃物箱(8)用于存储底板(7)倾倒的杂物;其中，
所述清洗单元(3)包括气缸(31)和刷头(32);所述气缸(31)安装在支架(2)的第一挡板(21)上，所述气缸(31)端头配合连接着刷头(32)，所述刷头(32)用于清洁滤网(5);所述刷头(32)外周设置的刷毛(321)呈螺旋状布置;
所述升降机构(6)包括第一驱动模块(61)、第二驱动模块(62)和控制器;所述控制器用于控制第一驱动模块(61)和第二驱动模块(62)运动;所述第一驱动模块(61)包括第一丝杆(611)、第一滑块(612)、第一铰连杆(613)、第一铰接块(614)、第二滑块(615)、第二铰连杆(616)和第二铰接块(617);所述第一丝杆(611)两端转动连接在壳体(1)上，并在一端设有动力源;所述第一丝杆(611)两端设置有旋向相反的螺纹，所述螺纹旋接着第一滑块(612)和第二滑块(615)，所述第一丝杆(611)转动使得第一滑块(612)和第二滑块(615)实现相近或相离运动;所述第一滑块(612)上端铰接着第一铰连杆(613)，所述第一铰连杆(613)上端铰接着第一铰接块(614)，所述第一铰接块(614)上端铰接着底板(7);所述第二滑块(615)上端铰接着第二铰连杆(616)，所述第二铰连杆(616)上端铰接着第二铰接块(617)，所述第二铰接块(617)上端铰接着底板(7);所述第一铰连杆(613)和第二铰连杆(616)中部转动连接，第一滑块(612)和第二滑块(615)相近运动用于提升底板(7)一侧;
所述第二驱动模块(62)包括第二丝杆(621)、第三滑块(622)、第三铰连杆(623)、第三铰接块(624)、第四滑块(625)、第四铰连杆(626)和第四铰接块(627);所述第二丝杆(621)两端转动连接在壳体(1)上，并在一端设有动力源;所述第二丝杆(621)两端设置有旋向相反的螺纹，所述螺纹旋接着第三滑块(622)和第四滑块(625)，所述第二丝杆(621)转动使得第三滑块(622)和第四滑块(625)实现相近或相离运动;所述第三滑块(622)上端铰接着第三铰连杆(623)，所述第三铰连杆(623)上端铰接着第三铰接块(624)，所述第三铰接块(624)上端铰接着底板(7);所述第四滑块(625)上端铰接着第四铰连杆(626)，所述第四铰连杆(626)上端铰接着第四铰接块(627)，所述第四铰接块(627)上端铰接着底板(7)，所述第三铰连杆(623)和第四铰连杆(626)中部转动连接，第三滑块(622)和第四滑块(625)相近运动用于提升底板(7)另一侧。
2.根据权利要求1所述的一种餐饮污水杂物过滤装置，其特征在于：所述第一铰连杆(613)、第二铰连杆(616)、第三铰连杆(623)和第四铰连杆(626)均设置成Z型结构。
3.根据权利要求1所述的一种餐饮污水杂物过滤装置，其特征在于：所述刷头(32)由多个上下平行设置的多个圆盘组成，相邻圆盘之间通过振动弹簧连接，且所述圆盘由工程塑料制成，以减轻圆盘的质量，从而便于振动弹簧的振动。
4.根据权利要求3所述的一种餐饮污水 杂物过滤装置，其特征在于：所述刷头(32)的圆弧外表面设有配合螺旋状刷毛(321)布置的出水孔(322)，刷头(32)上端设有连接管(323)，连接管(323)与出水孔(322)相连通。
5.根据权利要求1所述的一种餐饮污水杂物过滤装置，其特征在于：所述底板(7)外周至少设置三个刮刀(71)，刮刀(71)用于刮除滤网(5)难以清除的污渍。
6.根据权利要求1所述的一种餐饮污水杂物过滤装置，其特征在于：所述刮刀(71)包括座体、外推弹簧、清理转轴和清理辊，所述座体安装在底板(7)上表面的边缘处，座体上设置有沿径向布置的滑槽，滑槽内滑动安装有竖直布置的清理转轴和用于将清理转轴向外推出的外推弹簧，所述清理辊转动的安装在清理转轴上，清理辊的圆周外表面设置有凸起，所述凸起部分穿过滤网5的网孔，实现对滤网5网孔的清理，清理辊由橡胶材料制成;所述外推弹簧用于对清理辊进行自适应调节。
说明书
一种餐饮污水杂物过滤装置
技术领域
本发明属于生活污水处理技术领域，具体的说是一种餐饮污水杂物过滤装置。
背景技术
厨房废水排放不同于普通的污水排放，首先需要进行杂物分离，还需要进行油水分离， 污水排放还需要达到《城市污水排入下水道水质标准》的规定要求，如果任由这些未经处 理的污染物随着污水直接排入河道或直接排入城市污水管网，有可能造成污水处理管道堵 塞;将引发一系列的环境问题。因此，餐饮污水在进入污水处理系统前要进行预处理，以 除去固形残渣。
现有技术中对污水杂物的过滤，一般使用滤网，格栅等进行简单过滤，其结构简单， 但是长时间使用后，滤网和格栅上会沾满油污和杂物，人工清理起来非常费时费力，并且 效率低，在清理过程中污物散发恶臭和有毒气体，污染周围环境，并影响操作者的身体。
鉴于此，本发明所述的一种餐饮污水杂物过滤装置，能够自动清除餐饮污水杂物;其 具体有益效果如下：
1.本发明所述的一种餐饮污水杂物过滤装置，通过设置升降机构，实现垃圾的自动倾 倒，简单高效。
2.本发明所述的一种餐饮污水杂物过滤装置，通过清洗单元和旋转电机配合，实现滤 网内壁污渍的自动清理，简单高效。
3.本发明所述的一种餐饮污水杂物过滤装置，通过将第一铰连杆、第二铰连杆、第三 铰连杆和第四铰连杆设置成Z型，用于防止传动元件受到污水污染。
4.本发明所述的一种餐饮污水杂物过滤装置，通过清洗单元内设置的螺旋状刷毛，提 高清洗效率。
5.本发明所述的一种餐饮污水杂物过滤装置，通过在底板外周设置刮刀，刮除滤网上 难以清理的污渍。
发明内容
为了弥补现有技术的不足，本发明提出了一种餐饮污水杂物过滤装置，适用于餐饮污 水内杂物的自动分离，简单高效。
本发明所述的一种餐饮污水杂物过滤装置，包括壳体、支架、清洗单元、旋转电机、滤网、升降机构、底板和弃物箱;所述支架安装在壳体顶部，所述支架设置有第一挡板和 第二挡板，所述第一挡板用于安装清洗单元，所述第二挡板用于安装旋转电机;所述滤网 设在壳体上部;所述滤网上端外周设有齿槽，齿槽配合旋转电机实现滤网旋转;所述升降 机构设在壳体中部，所述升降机构上端连接着底板，所述底板表面均匀布置多个过水孔， 所述底板下端设置四个铰接座，铰接座用于配合连接升降机构;所述升降机构能够实现底 板的升降或倾斜，所述弃物箱设在壳体下端一侧，弃物箱上侧设置有开口，弃物箱用于存 储底板倾倒的杂物;其中，
所述清洗单元包括气缸和刷头;所述气缸安装在支架的第一挡板上，所述气缸端头配 合连接着刷头，所述刷头用于清洁滤网;所述刷头外周设置的刷毛呈螺旋状布置，增大洗 刷过程中剪切力，提高清洗效果。
作为本发明的一种实施方式，所述升降机构包括第一驱动模块、第二驱动模块和控制 器;所述控制器用于控制第一驱动模块和第二驱动模块运动;其中，
所述第一驱动模块包括第一丝杆、第一滑块、第一铰连杆、第一铰接块、第二滑块、第二铰连杆和第二铰接块;所述第一丝杆两端转动连接在壳体上，并在一端设有动力源;所述第一丝杆两端设置有旋向相反的螺纹，所述螺纹旋接着第一滑块和第二滑块，所述第一丝杆转动使得第一滑块和第二滑块实现相近或相离运动;所述第一滑块上端铰接着第一铰连杆，所述第一铰连杆上端铰接着第一铰接块，所述第一铰接块上端铰接着底板;所述第二滑块上端铰接着第二铰连杆，所述第二铰连杆上端铰接着第二铰接块，所述第二铰接块上端铰接着底板;所述第一铰连杆和第二铰连杆中部转动连接，第一滑块和第二滑块相近运动用于提升底板一侧;第一滑块和第二滑块相离运动用于降低底板一侧;
所述第二驱动模块包括第二丝杆、第三滑块、第三铰连杆、第三铰接块、第四滑块、第四铰连杆和第四铰接块;所述第二丝杆两端转动连接在壳体上，并在一端设有动力源;所述第二丝杆两端设置有旋向相反的螺纹，所述螺纹旋接着第三滑块和第四滑块，所述第二丝杆转动使得第三滑块和第四滑块实现相近或相离运动;所述第三滑块上端铰接着第三铰连杆，所述第三铰连杆上端铰接着第三铰接块，所述第三铰接块上端铰接着底板;所述第四滑块上端铰接着第四铰连杆，所述第四铰连杆上端铰接着第四铰接块，所述第四铰接块上端铰接着底板，所述第三铰连杆和第四铰连杆中部转动连接，第三滑块和第四滑块相近运动用于提升底板另一侧，第三滑块和第四滑块相离运动用于降低底板另一侧。
控制器控制第一丝杆和第二丝杆同步转动，实现底板上升或下降;控制器控制第一丝 杆停止，第二丝杆转动运动，实现底板一侧倾斜，用于将底板留置的杂物倾倒到弃物箱内。
作为本发明的一种实施方式，所述第一铰连杆、第二铰连杆、第三铰连杆和第四铰连 杆均设置成Z型结构，用于防止第一丝杆和第二丝杆接触到污水，延长本发明的使用寿命。
作为本发明的一种实施方式，所述刷头由多个上下平行设置的多个圆盘组成，相邻圆 盘之间通过振动弹簧连接，且所述圆盘由工程塑料制成，以减轻圆盘的质量，从而便于振 动弹簧的振动。
作为本发明的一种实施方式，所述刷头的圆弧外表面设有配合螺旋状刷毛布置的出水 孔，刷头上端设有连接管，连接管与出水孔相连通。
作为本发明的一种实施方式，所述底板外周至少设置三个刮刀，刮刀用于刮除滤网难 以清除的污渍。
作为本发明的一种实施方式，所述刮刀包括座体、外推弹簧、清理转轴和清理辊，所 述座体安装在底板上表面的边缘处，座体上设置有沿径向布置的滑槽，滑槽内滑动安装有 竖直布置的清理转轴和用于将清理转轴向外推出的外推弹簧，所述清理辊转动的安装在清 理转轴上，清理辊的圆周外表面设置有凸起，所述凸起部分穿过滤网的网孔，实现对滤网 网孔的清理，清理辊由橡胶材料制成;所述外推弹簧用于对清理辊进行自适应调节。
本发明的有益效果如下：
1.本发明所述的一种餐饮污水杂物过滤装置，通过设置升降机构，实现垃圾的自动倾 倒，简单高效。
2.本发明所述的一种餐饮污水杂物过滤装置，通过清洗单元和旋转电机配合，实现滤 网内壁污渍的自动清理，简单高效。
3.本发明所述的一种餐饮污水杂物过滤装置，通过将第一铰连杆、第二铰连杆、第三 铰连杆和第四铰连杆设置成Z型，用于防止传动元件受到污水污染。
4.本发明所述的一种餐饮污水杂物过滤装置，通过清洗单元内设置的螺旋状刷毛，提 高清洗效率。
5.本发明所述的一种餐饮污水杂物过滤装置，通过在底板外周设置刮刀，刮除滤网上 难以清理的污渍。
