申请日2017.12.04
公开(公告)日2018.04.27
IPC分类号C02F9/04; C02F103/38
摘要
本发明公开了一种水性树脂生产专用的废水处理装置，包括箱体，箱体的内腔自左到右依次设有第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板把箱体的内腔分隔成第一过滤腔、第二过滤腔、初级混合腔和高级混合腔，第一过滤腔的顶端贯通连接进水管，第一过滤腔的上部设有超滤膜，第二过滤腔的中部设有反渗透膜，初级混合腔的底壁均匀的设有若干大小不一的混合板，初级混合腔的顶壁设有喷淋装置，高级混合腔内设有搅拌轴，搅拌轴上均匀的设有若干搅拌叶;本发明通过设置超滤膜和反渗透膜进行多次过滤，去除废水中的杂质，且利用混合板和搅拌叶的相互配合，使得过滤后的废水能有消毒液进行充分的混合，保证废水被完全处理。
权利要求书
1.一种水性树脂生产专用的废水处理装置，其特征在于，包括箱体，箱体是矩形箱，箱体的内腔自左到右依次设有第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板把箱体的内腔分隔成第一过滤腔、第二过滤腔、初级混合腔和高级混合腔，第一隔板的底部设有第一连通孔，第二隔板的顶部设有第二连通孔，第三隔板上均匀的设有若干通孔，第一过滤腔的顶端贯通连接进水管，进水管上设有增压泵，第一过滤腔的上部设有超滤膜，超滤膜设在第一连通孔的上方，第二过滤腔的中部设有反渗透膜，反渗透膜设在第一连通孔和第二连通孔之间，初级混合腔的底壁均匀的设有若干大小不一的混合板，初级混合腔的顶壁设有喷淋装置，喷淋装置的进水端贯通连接水管，水管的另一端贯通连接消毒液箱一侧端底端，水管上设有水泵，消毒液箱固定连接在箱体的顶端，箱体的底端右侧设有保护箱，保护箱内设有电机，高级混合腔内设有搅拌轴，搅拌轴的底端突出箱体的底壁且固定连接在电机的电机轴上，搅拌轴与箱体之间是转动连接，搅拌轴上均匀的设有若干搅拌叶，高级混合腔的一侧壁底端贯通连接排水管，排水管上设有控制阀，箱体的底端均匀的设有若干支腿。
2.根据权利要求1所述的一种水性树脂生产专用的废水处理装置，其特征在于，通孔是锥形孔。
3.根据权利要求1所述的一种水性树脂生产专用的废水处理装置，其特征在于，喷淋装置的底端均匀的设有若干喷嘴。
4.根据权利要求1所述的一种水性树脂生产专用的废水处理装置，其特征在于，消毒液箱的顶端贯通连接加液管。
5.根据权利要求1所述的一种水性树脂生产专用的废水处理装置，其特征在于，保护箱在竖直方向上与高级混合腔相对应。
6.根据权利要求1所述的一种水性树脂生产专用的废水 处理装置，其特征在于，搅拌轴上均匀的设有2～4个搅拌叶。
7.根据权利要求6所述的一种水性树脂生产专用的废水处理装置，其特征在于，搅拌叶包括搅拌支叶和两个搅拌板，两个搅拌板呈锐角相交固定连接在搅拌轴上，两个搅拌板远离搅拌轴的一侧通过搅拌支叶连接，搅拌支叶是倾斜设置。
8.根据权利要求1所述的一种水性树脂生产专用的废水处理装置，其特征在于，箱体的底端均匀的设有4个或6个支腿。
说明书
一种水性树脂生产专用的废水处理装置
技术领域
本发明涉及清漆化工技术领域，具体为一种水性树脂生产专用的废水处理装置。
背景技术
水性树脂是以水代替有机溶剂作为分散介质的新型树脂体系。与水融合，形成溶液，待水挥发后，形成树脂模材料。水性树脂不是用水性树脂本身，而是需要水挥发后获得的膜材料。水性树脂包括三大类：水溶性高分子、高吸水树脂和水性涂料，是自70年代发展起来的高分子学科新领域。由于其具有一系列独特的无可替代的功能，随着科研生产的不断发展，产品的工业化，现已形成一个独立的行业，属精细化工的范畴。由于水性树脂具有极其广泛的用途，以极高附加值，多年来一直被列为化工行业发展的重点。
现有的水性树脂生产的废水处理装置结构设计不合理，设备维修频次较多，维护成本高昂，对废水处理的效果不佳，难以满足现代生产需要。
发明内容
本发明的目的在于提供一种水性树脂生产专用的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

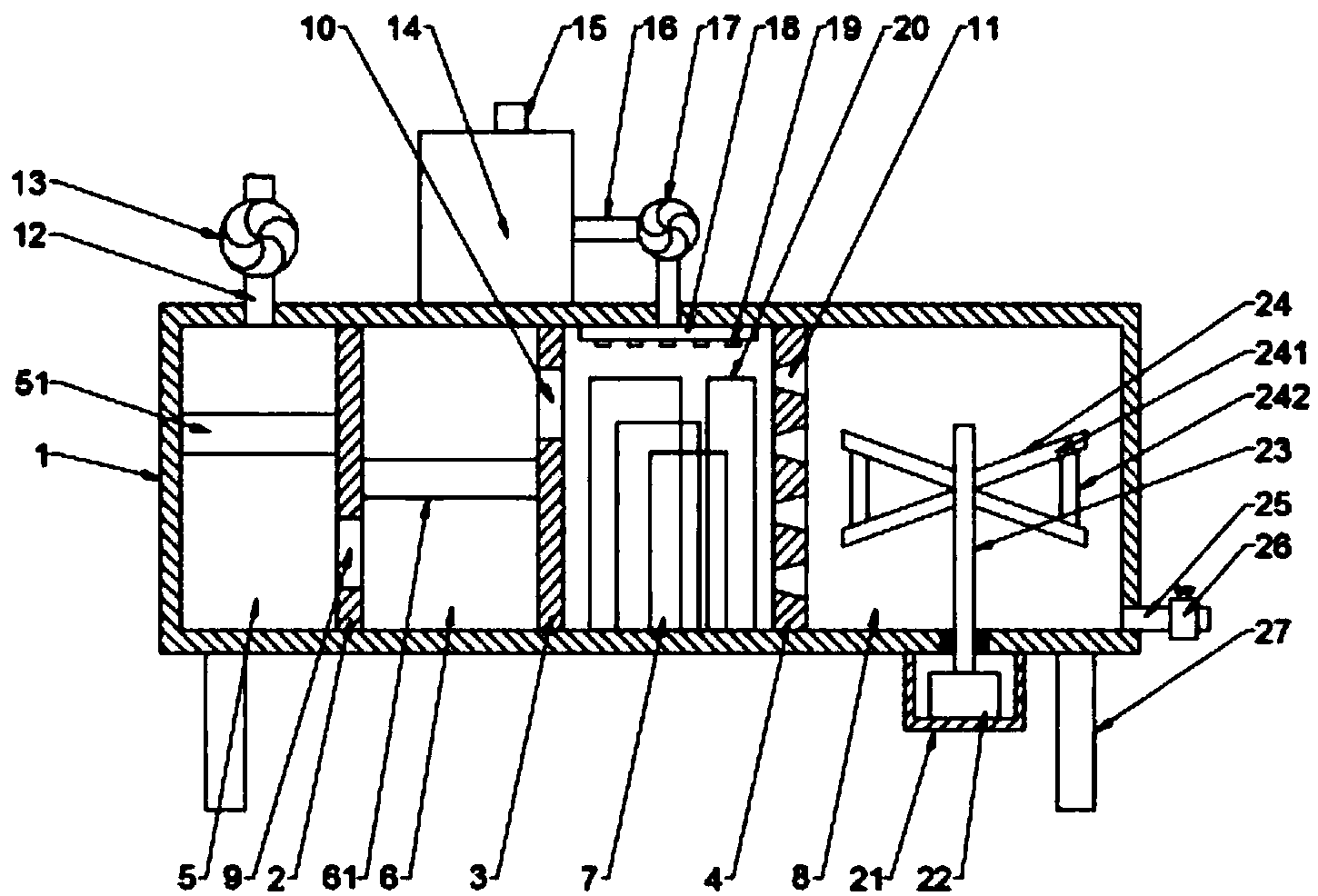

一种水性树脂生产专用的废水处理装置，包括箱体，箱体是矩形箱，箱体的内腔自左到右依次设有第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板把箱体的内腔分隔成第一过滤腔、第二过滤腔、初级混合腔和高级混合腔，第一隔板的底部设有第一连通孔，第二隔板的顶部设有第二连通孔，第三隔板上均匀的设有若干通孔，第一过滤腔的顶端贯通连接进水管，进水管上设有增压泵，第一过滤腔的上部设有超滤膜，超滤膜设在第一连通孔的上方，第二过滤腔的中部设有反渗透膜，反渗透膜设在第一连通孔和第二连通孔之间，初级混合腔的底壁均匀的设有若干大小不一的混合板，初级混合腔的顶壁设有喷淋装置，喷淋装置的进水端贯通连接水管，水管的另一端贯通连接消毒液箱一侧端底端，水管上设有水泵，消毒液箱固定连接在箱体的顶端，箱体的底端右侧设有保护箱，保护箱内设有电机，高级混合腔内设有搅拌轴，搅拌轴的底端突出箱体的底壁且固定连接在电机的电机轴上，搅拌轴与箱体之间是转动连接，搅拌轴上均匀的设有若干搅拌叶，高级混合腔的一侧壁底端贯通连接排水管，排水管上设有控制阀，箱体的底端均匀的设有若干支腿。
作为本发明更进一步的技术方案，通孔是锥形孔。
作为本发明更进一步的技术方案，喷淋装置的底端均匀的设有若干喷嘴。
作为本发明更进一步的技术方案，消毒液箱的顶端贯通连接加液管。
作为本发明更进一步的技术方案，保护箱在竖直方向上与高级混合腔相对应。
作为本发明更进一步的技术方案，搅拌轴上均匀的设有2～4个搅拌叶。
作为本发明更进一步的技术方案，搅拌叶包括搅拌支叶和两个搅拌板，两个搅拌板呈锐角相交固定连接在搅拌轴上，两个搅拌板远离搅拌轴的一侧通过搅拌支叶连接，搅拌支叶是倾斜设置。
作为本发明更进一步的技术方案，箱体的底端均匀的设有4个或6个支腿。
与现有技术相比，本发明通过设置超滤膜和反渗透膜进行多次过滤，去除废水中的杂质，且利用混合板和搅拌叶的相互配合，使得过滤后的废水能有消毒液进行充分的混合，保证废水被完全处理，提高消毒质量，保证废水被处理的彻底。
