申请日2018.07.14
公开(公告)日2018.12.18
IPC分类号C02F1/38
摘要
本发明公开了一种节能型污水离心处理装置，包括框架离心罐和水泵，所述框架的内部下方设置有电机，且电机的上方固定安装有主动齿轮，所述主动齿轮的一侧设置有第一从动齿轮，且主动齿轮的另一侧设置有第二从动齿轮，并且第二从动齿轮的上方固定安装有连接杆，所述离心罐固定安装于限制轴上，且离心罐的内部设置有过滤层，所述搅拌轴的内部预留有进水口，所述第一从动齿轮的内部贯穿有旋转轴，且旋转轴的内部预留有第一出水口，并且第一出水口的下方一侧设置有第二出水口，所述框架的上方固定安装有太阳能板，所述电机的一侧设置有蓄电池。该节能型污水离心处理装置，具有节省电能、水能和离心效率高等优点。
权利要求书

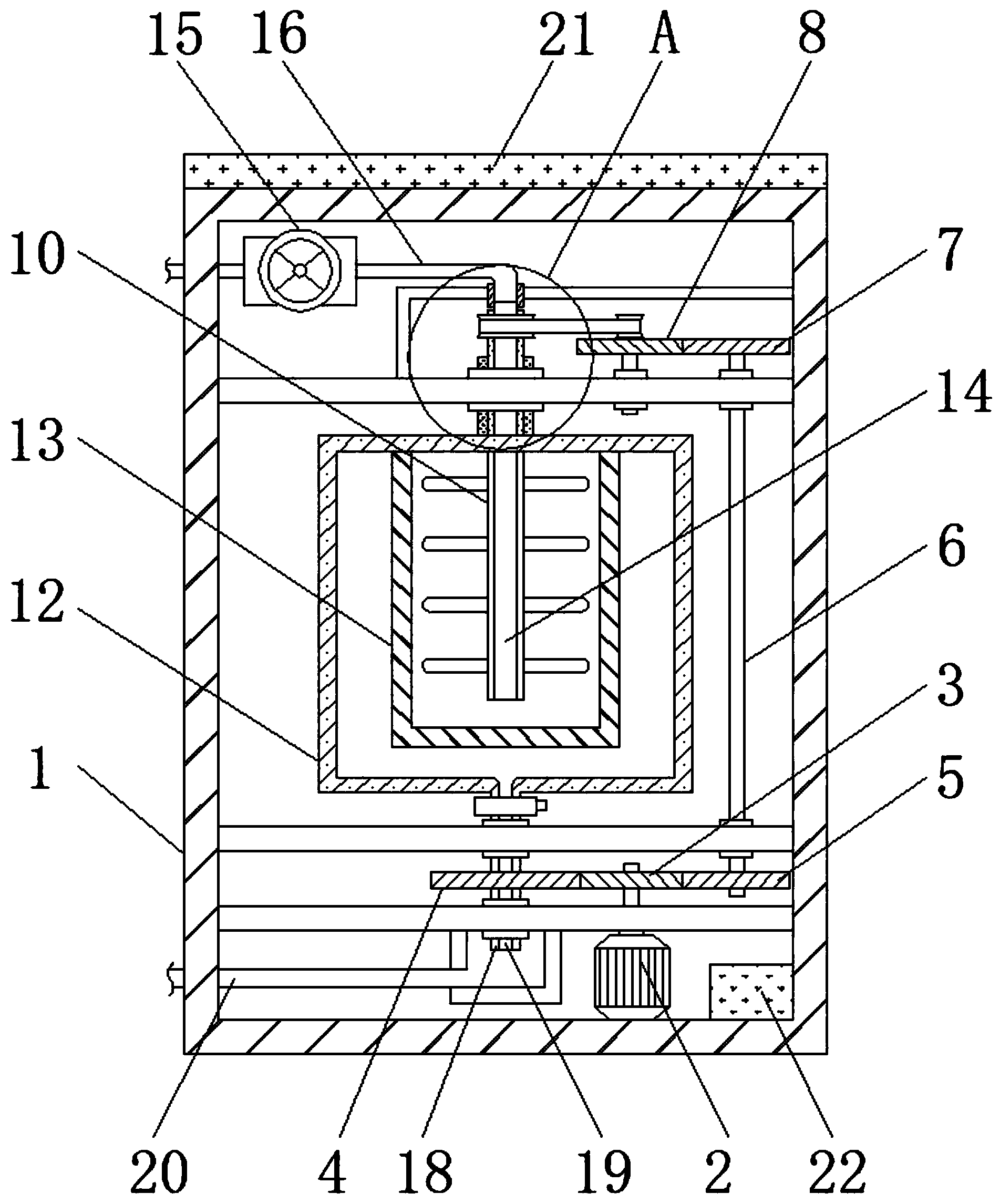

1.一种节能型污水离心处理装置，包括框架(1)、离心罐(12)和水泵(15)，其特征在于：所述框架(1)的内部下方设置有电机(2)，且电机(2)的上方固定安装有主动齿轮(3)，所述主动齿轮(3)的一侧设置有第一从动齿轮(4)，且主动齿轮(3)的另一侧设置有第二从动齿轮(5)，并且第二从动齿轮(5)的上方固定安装有连接杆(6)，所述连接杆(6)的上方固定安装有第三从动齿轮(7)，且第三从动齿轮(7)的一侧设置有第四从动齿轮(8)，并且第四从动齿轮(8)的上方一侧设置有皮带(9)，所述皮带(9)的一端下方连接有搅拌轴(10)，且搅拌轴(10)的外端设置有限制轴(11)，所述离心罐(12)固定安装于限制轴(11)上，且离心罐(12)的内部设置有过滤层(13)，所述搅拌轴(10)的内部预留有进水口(14)，所述水泵(15)设置于框架(1)的内部上端，且水泵(15)的一侧固定安装有进水管(16)，并且进水管(16)的下端贯穿于限制体(17)的内部，所述第一从动齿轮(4)的内部贯穿有旋转轴(18)，且旋转轴(18)的内部预留有第一出水口(19)，并且第一出水口(19)的下方一侧设置有第二出水口(20)，所述框架(1)的上方固定安装有太阳能板(21)，所述电机(2)的一侧设置有蓄电池(22)。
2.根据权利要求1所述的一种节能型污水离心处理装置，其特征在于：所述主动齿轮(3)、第一从动齿轮(4)和第二从动齿轮(5)三者之间为啮合连接，且第一从动齿轮(4)和第二从动齿轮(5)的旋转方向相同。
3.根据权利要求1所述的一种节能型污水离心处理装置，其特征在于：所述搅拌轴(10)、限制轴(11)和进水口(14)三者共中心轴线，且搅拌轴(10)和限制轴(11)构成旋转结构。
4.根据权利要求1所述的一种节能型污水离心处理装置，其特征在于：所述过滤层(13)为石墨材质制造，且过滤层(13)的形状为杯形。
5.根据权利要求1所述的一种节能型污水离心处理装置，其特征在于：所述限制体(17)与进水口(14)和进水管(16)相互贴合。
6.根据权利要求1所述的一种节能型污水离心处理装置，其特征在于：所述第一出水口(19)和旋转轴(18)共中心轴线，且旋转轴(18)的旋转角度范围为0-360°。
说明书
一种节能型污水离心处理装置
技术领域
本发明涉及节能技术领域，具体为一种节能型污水离心处理装置。
背景技术
节能就是用最少的资源消耗生产出最大的产品，节能是现在社会发展的趋势，节能又分为节电、节水和节煤等，随着水资源的快速消耗，供人类使用的水资源越来越少，节水变得愈发重要了。
现有的污水离心处理装置存在耗费电力和离心速度慢等缺点，因次我们设计了一种节能型污水离心处理装置，来解决上述问题。
发明内容
本发明的目的在于提供一种节能型污水离心处理装置，以解决上述背景技术中提出的现有的污水离心处理装置存在耗费电力和离心速度慢等缺点的问题。
为实现上述目的，本发明提供如下技术方案：一种节能型污水离心处理装置，包括框架离心罐和水泵，所述框架的内部下方设置有电机，且电机的上方固定安装有主动齿轮，所述主动齿轮的一侧设置有第一从动齿轮，且主动齿轮的另一侧设置有第二从动齿轮，并且第二从动齿轮的上方固定安装有连接杆，所述连接杆的上方固定安装有第三从动齿轮，且第三从动齿轮的一侧设置有第四从动齿轮，并且第四从动齿轮的上方一侧设置有皮带，所述皮带的一端下方连接有搅拌轴，且搅拌轴的外端设置有限制轴，所述离心罐固定安装于限制轴，且离心罐的内部设置有过滤层，所述搅拌轴的内部预留有进水口，所述水泵设置于框架的内部上端，且水泵的一侧固定安装有进水管，并且进水管的下端贯穿于限制体的内部，所述第一从动齿轮的内部贯穿有旋转轴，且旋转轴的内部预留有第一出水口，并且第一出水口的下方一侧设置有第二出水口，所述框架的上方固定安装有太阳能板，所述电机的一侧设置有蓄电池。
优选的，所述主动齿轮、第一从动齿轮和第二从动齿轮三者之间为啮合连接，且第一从动齿轮和第二从动齿轮的旋转方向相同。
优选的，所述搅拌轴、限制轴和进水口三者共中心轴线，且搅拌轴和限制轴构成旋转结构。
优选的，所述过滤层为石墨材质制造，且过滤层的形状为杯形。
优选的，所述限制体与进水口和进水管相互贴合。
优选的，所述第一出水口和旋转轴共中心轴线，且旋转轴的旋转角度范围为0-360°。
与现有技术相比，本发明的有益效果是：该节能型污水离心处理装置，具有节省电能、水能和离心效率高等优点：
1、电机带动主动齿轮旋转，进而带动第一从动齿轮和第二从动齿轮旋转，通过传动最终带动离心罐和搅拌轴旋转，离心罐旋转对污水进行离心处理，搅拌轴和离心罐逆向旋转来加快离心效率;
2、搅拌轴、限制轴和进水口三者共中心轴线，使得离心罐在旋转的时候不妨碍污水的继续进入，使得离心罐可以一直旋转来对污水进行离心，提高了污水的离心效率;
3、第一出水口和旋转轴共轴心，使得离心罐在旋转的时候第一出水口可以持续出水，不影响该节能型污水离心处理装置的持续离心，提高了该节能型污水离心处理装置的离心效率。
