申请日2017.12.04
公开(公告)日2018.06.05
IPC分类号C02F1/461; C02F1/00
摘要

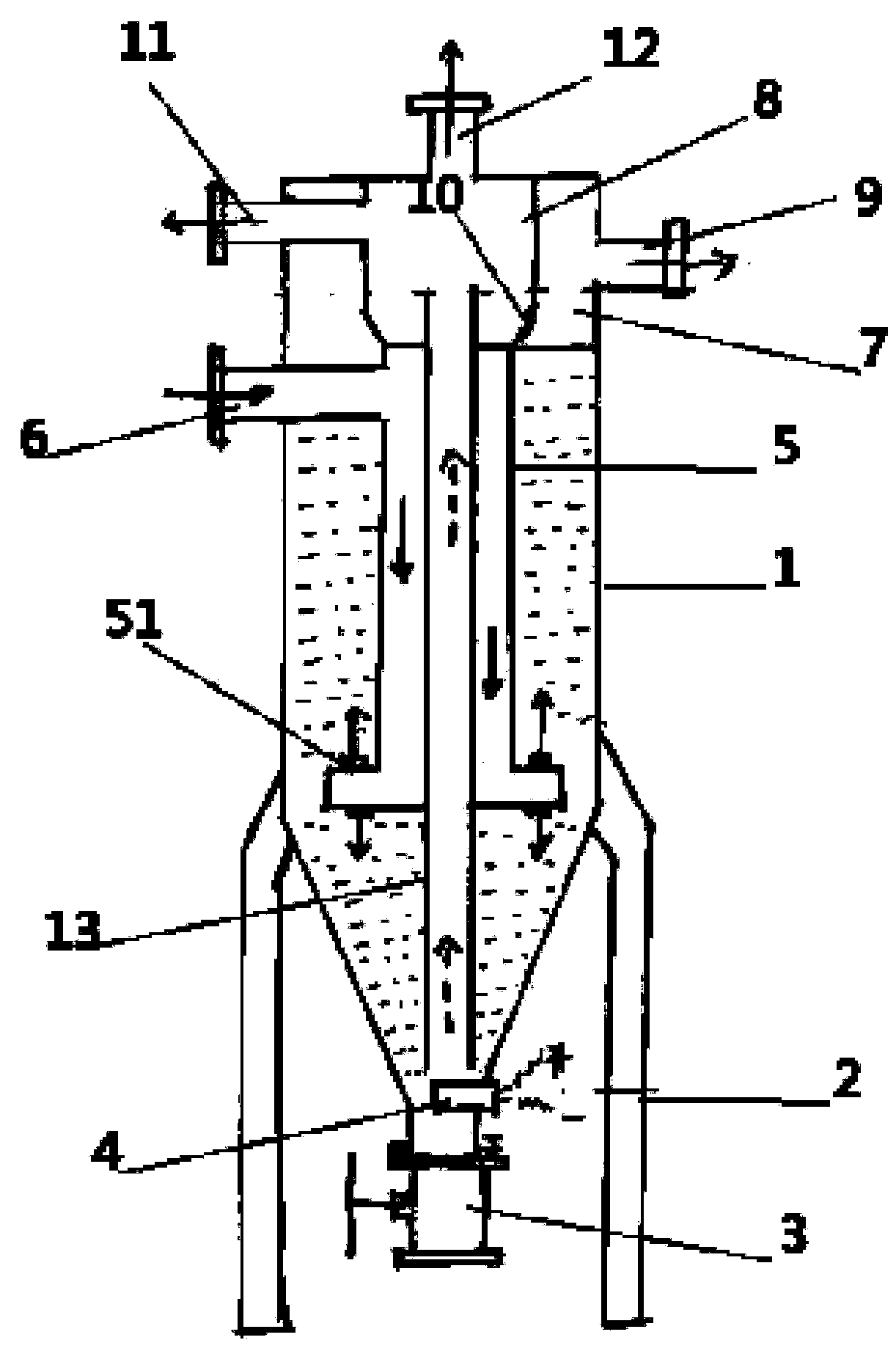

本发明公开了一种自净化污水处理装置，其包括：箱体、支撑腿、法兰、电解装置、内桶、污水进口、腔室、腔体和回流管;在箱体的底端中心设置法兰，且法兰与箱体之间密封;在箱体的底端法兰的上端设置电解装置;在箱体的内部设置内桶;在内桶的底端设置出水口;在内桶的侧面上端的一侧设置污水进口;在箱体的内部内桶的上端设置腔室;所述腔室与箱体内部腔室下端的空间之间密封;在腔室的右侧设置净水出口;在腔室的中部设置腔体，且腔体的上下壁与腔室的上下壁平齐;所述腔体与腔室之间通过腔体的右下角处的过滤网贯通;在内桶的竖直中心处设置回流管;所述回流管的一端延伸至电解装置的上端，另一端延伸至腔体内。
权利要求书
1.一种自净化污水处理装置，其特征在于包括：箱体、支撑腿、法兰、电解装置、内桶、污水进口、腔室、腔体和回流管;在所述箱体的底端设置支撑腿;在所述箱体的底端中心设置法兰，且法兰与箱体之间密封;在所述箱体的底端法兰的上端设置电解装置;在所述箱体的内部设置内桶;在所述内桶的底端设置出水口;在所述箱体的内部设置有介质;在所述内桶的侧面上端的一侧设置污水进口，且污水进口向外延伸穿过箱体的侧壁;在所述箱体的内部内桶的上端设置腔室;所述腔室与箱体内部腔室下端的空间之间密封;在所述腔室的右侧设置净水出口;在所述腔室的中部设置腔体，且腔体的上下壁与腔室的上下壁平齐;在所述腔体的上端设置排气口;在所述腔体的左侧设置污物出口，且污物出口一直延伸到腔室的外侧;所述腔体与腔室之间通过腔体的右下角处的过滤网贯通;在所述内桶的竖直中心处设置回流管;所述回流管的一端延伸至电解装置的上端，另一端延伸至腔体内。
2.根据权利要求1所述的一种自净化污水处理装置，其特征在于：所述法兰与箱体之间活动连接。
说明书
一种自净化污水处理装置
技术领域
本发明涉及污水处理技术领域，特别是涉及一种自净化污水处理装置。
背景技术
在机械加工行业，尤其是在表面处理的过程中，会产生大量的工业废水，这些工业废水如果不及时处理，对环境造成严重的污染。现有技术中，大多采用化学处理方法，存在的问题是：①由于加药量不可能绝对的合适，有小部分的重金属盐不会被絮凝或聚凝，所以还呈微小的颗粒在水中悬浮，很难克服水的浮力而沉淀下来。②一部分金属盐虽然被絮凝或聚凝，但颗粒较小、相对于水的比重差较小，向下沉淀的速度慢，在整个水流向上的影响下，在固液分离的过程中也会被悬浮在水中而被排走。
发明内容
本发明主要解决的技术问题是提供一种自净化污水处理装置，其设计合理，结构简单，解决了现有技术中污水不易分解，并且分解的不彻底，容易再次结合的问题。
为解决上述技术问题，本发明采用的一个技术方案是提供一种自净化污水处理装置，其包括：箱体、支撑腿、法兰、电解装置、内桶、污水进口、腔室、腔体和回流管;在所述箱体的底端设置支撑腿;在所述箱体的底端中心设置法兰，且法兰与箱体之间密封;在所述箱体的底端法兰的上端设置电解装置;在所述箱体的内部设置内桶;在所述内桶的底端设置出水口;在所述箱体的内部设置有介质;在所述内桶的侧面上端的一侧设置污水进口，且污水进口向外延伸穿过箱体的侧壁;在所述箱体的内部内桶的上端设置腔室;所述腔室与箱体内部腔室下端的空间之间密封;在所述腔室的右侧设置净水出口;在所述腔室的中部设置腔体，且腔体的上下壁与腔室的上下壁平齐;在所述腔体的上端设置排气口;在所述腔体的左侧设置污物出口，且污物出口一直延伸到腔室的外侧;所述腔体与腔室之间通过腔体的右下角处的过滤网贯通;在所述内桶的竖直中心处设置回流管;所述回流管的一端延伸至电解装置的上端，另一端延伸至腔体内。
优选的是，所述法兰与箱体之间活动连接。
本发明的有益效果是：本发明结构简单，设计合理，通过电解装置把污水进行电解，在电解的过程中产生微气泡，此时通过微气泡把污水的杂质顺着回流管带到腔体内，接着水中的杂质通过污物出口排出，且腔体内的水通过过滤网过滤到腔室内，最后净化的水通过净水出口排出。
