申请日2017.12.04
公开(公告)日2018.10.26
IPC分类号B01F7/16; B01F15/00; C02F1/00; D21B1/34
摘要
本实用新型公开了一种造纸污水的搅拌装置，包括装置本体;装置本体主要是由底座、横梁和搅拌筒构成;底座表面位于搅拌筒两侧固定连接有气缸，气缸顶部连接有活塞杆，活塞杆末端固定连接有横梁，横梁表面固定连接有驱动电机，驱动电机底部连接有旋转轴，旋转轴穿过横梁且延伸进入搅拌筒内，搅拌筒内底部固定连接有电动伸缩装置，搅拌筒内两侧对称设置有滤网板，滤网板底部固定连接有滑动块，电动伸缩装置与滑动块连接，旋转轴底部铰接有搅拌杆，搅拌杆上均匀分布有粉碎齿。该装置在搅拌过程中，纸浆通过滤网板集中，提高了纸浆的粉碎效率，且该装置可以调整搅拌杆的高度以及倾斜角度，大大提高了造纸污水内的纸浆粉碎效果。
权利要求书
1.一种造纸污水的搅拌装置，包括装置本体;所述装置本体主要是由底座、横梁和搅拌筒构成，其特征在于，所述底座表面位于搅拌筒两侧固定连接有气缸，气缸顶部连接有活塞杆，活塞杆末端固定连接有横梁，所述横梁表面通过螺栓固定方式固定连接有驱动电机，驱动电机底部连接有旋转轴，旋转轴穿过横梁且延伸进入搅拌筒内，所述搅拌筒内底部固定连接有电动伸缩装置，电动伸缩装置与装置本体外侧电源电性连接，所述搅拌筒内两侧对称设置有滤网板，滤网板底部固定连接有滑动块，电动伸缩装置与滑动块连接，所述旋转轴底部铰接有搅拌杆，搅拌杆上均匀分布有粉碎齿。
2.根据权利要求1所述的一种造纸污水的搅拌装置，其特征在于，所述底座表面固定连接有搅拌筒，搅拌筒左侧侧壁上方设置有进料口，搅拌筒右侧侧壁下方设置有出料口，进料口与出料口和搅拌筒内连通，且进料口和出料口上设置有阀门。
3.根据权利要求1所述的一种造纸污水的搅拌装置，其特征在于，所述搅拌筒内顶部设置有过滤板，过滤板与搅拌筒内壁固定连接;所述过滤板下表面连接有轴承，旋转轴与轴承转动连接，搅拌杆上固定连接有弹簧，弹簧另一端与轴承连接。
4.根据权利要求1所述的一种造纸污水的搅拌装置，其特征在于，所述滤网板顶部过滤板下表面滑动连接，滑动块与搅拌筒底部滑动连接。
说明书
一种造纸污水的搅拌装置
技术领域
本实用新型涉及污水处理领域，具体是一种造纸污水的搅拌装置。
背景技术
造纸业在我国行业中发展比较迅速，现在的造纸技术多样，通过纸浆生产纸品是一种常见的造纸技术。
纸浆在生产纸品时，纸浆需要通过搅拌装置进行搅拌，以粉碎纸浆使得纸浆混合均匀，提高了纸品的质量。
现有的搅拌装置在搅拌纸浆过程中，由于搅拌电机、旋转轴和搅拌杆的位置固定，影响了搅拌杆对纸浆的搅拌效率，且现有的造纸搅拌轴装置在使用过程中，由于纸浆与污水混合，因此搅拌杆对纸浆进行粉碎时，纸浆跟随污水转动，纸浆的粉碎效率低，影响了纸浆的粉碎效果，不便于后期的污水深度处理。
实用新型内容
本实用新型的目的在于提供一种造纸污水的搅拌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

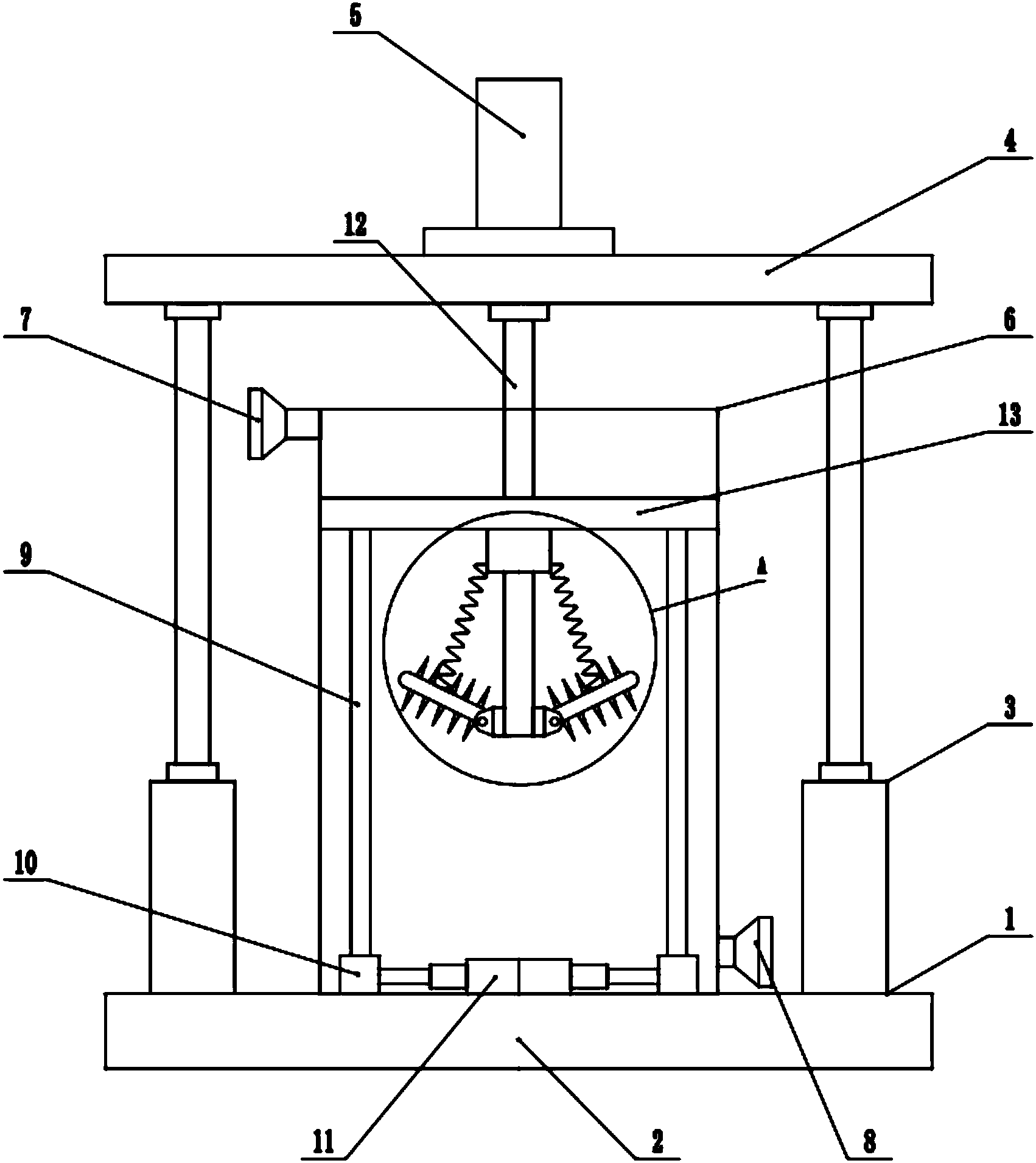

一种造纸污水的搅拌装置，包括装置本体;所述装置本体主要是由底座、横梁和搅拌筒构成;所述底座表面位于搅拌筒两侧固定连接有气缸，气缸顶部连接有活塞杆，活塞杆末端固定连接有横梁，所述横梁表面通过螺栓固定方式固定连接有驱动电机，驱动电机底部连接有旋转轴，旋转轴穿过横梁且延伸进入搅拌筒内，所述搅拌筒内底部固定连接有电动伸缩装置，电动伸缩装置与装置本体外侧电源电性连接，所述搅拌筒内两侧对称设置有滤网板，滤网板底部固定连接有滑动块，电动伸缩装置与滑动块连接，所述旋转轴底部铰接有搅拌杆，搅拌杆上均匀分布有粉碎齿。
作为本实用新型进一步的方案：所述底座表面固定连接有搅拌筒，搅拌筒左侧侧壁上方设置有进料口，搅拌筒右侧侧壁下方设置有出料口，进料口与出料口和搅拌筒内连通，且进料口和出料口上设置有阀门。
作为本实用新型再进一步的方案：所述搅拌筒内顶部设置有过滤板，过滤板与搅拌筒内壁固定连接。
作为本实用新型再进一步的方案：所述滤网板顶部过滤板下表面滑动连接，滑动块与搅拌筒底部滑动连接。
作为本实用新型再进一步的方案：所述过滤板下表面连接有轴承，旋转轴与轴承转动连接，搅拌杆上固定连接有弹簧，弹簧另一端与轴承连接。
与现有技术相比，本实用新型的有益效果是：该装置在使用过程中可以对造纸污水进行初步过滤，将纸浆与污水进行分离，且搅拌过程中，纸浆通过滤网板集中，通过搅拌杆上的粉碎齿对纸浆进行搅拌粉碎，提高了纸浆的粉碎效率，且该装置可以调整搅拌杆的高度以及倾斜角度，大大提高了造纸污水内的纸浆粉碎效果。
