申请日2018.01.05
公开(公告)日2018.05.29
IPC分类号E03F5/02
摘要
本发明涉及地下管道工程技术领域，具体指一种用于城市污水井开孔的收缩挡水装置,包括挡水板、防水条和钢索，其特征在于：所述两片挡水板呈“V”字形设置且两片挡水板的里侧边之间通过铰链连接，铰链的外侧设有防水蒙皮，防水蒙皮的两边分别粘结在两片挡水板的外侧面上，所述挡水板的外侧边和底边上均设有防水条，若干钢索的两端分别与两片挡水板固定连接构成稳定的三角结构;本发明结构合理，挡水板在大断面位置打开至最大开张角度，放置在需开洞的一侧紧靠井内壁，使挡水板与井底完全接触后抽水，挡水板会在水压力作用下被紧紧的压在井壁上，钢拉索会自动张紧承受扩张的拉力，橡胶止水条会紧贴井壁构成密封，从而实现无水开孔操作。
权利要求书

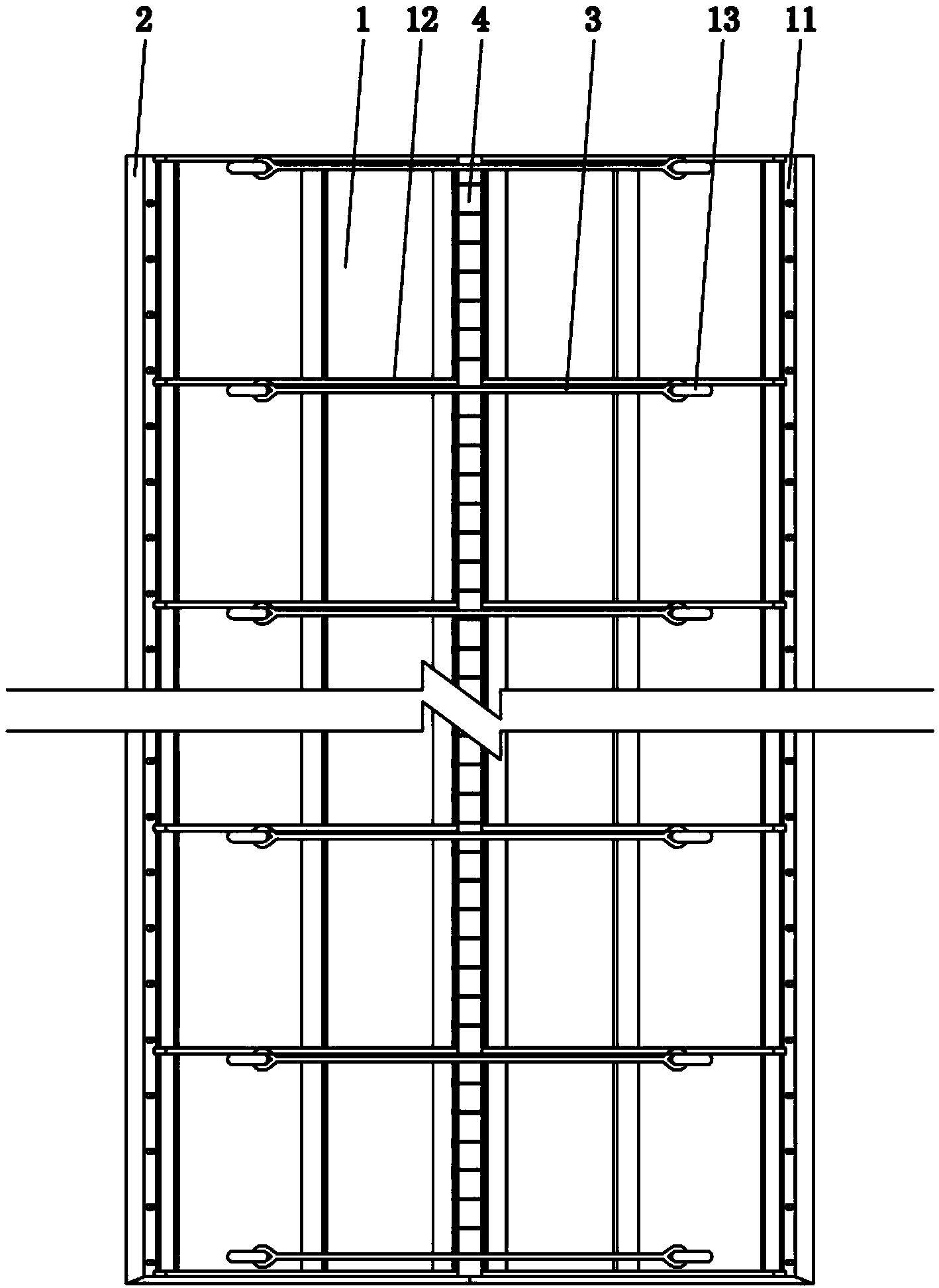

1.一种用于城市污水井开孔的收缩挡水装置,包括挡水板(1)、防水条(2)和钢索(3)，其特征在于：所述两片挡水板(1)呈“V”字形设置且两片挡水板(1)的里侧边之间通过铰链(4)连接构成可开合的一体结构，铰链(4)的外侧设有防水蒙皮(41)，防水蒙皮(41)的两边分别粘结在两片挡水板(1)的外侧面上，所述挡水板(1)的外侧边和底边上均设有防水条(2)，若干钢索(3)的两端分别与两片挡水板(1)固定连接构成稳定的三角结构。
2.根据权利要求1所述的用于城市污水井开孔的收缩挡水装置，其特征在于：所述挡水板(1)的的外侧边和底边上均设有固定防水条(2)的压板(11)，压板(11)与挡水板(1)通过螺栓连接。
3.根据权利要求1所述的用于城市污水井开孔的收缩挡水装置，其特征在于：所述防水条(2)为P型橡胶止水条。
4.根据权利要求1所述的用于城市污水井开孔的收缩挡水装置，其特征在于：所述挡水板(1)的里侧面上设有若干加劲横档(12)，加劲横档(12)依次间隔地焊接在挡水板(1)上。
5.根据权利要求4所述的用于城市污水井开孔的收缩挡水装置，其特征在于：所述加劲横档(12)上设有连接钢索(3)的固定环(13)，若干钢索(3)的两端分别连接在对应的固定环(13)上。
说明书
一种用于城市污水井开孔的收缩挡水装置
技术领域
本发明涉及地下管道工程技术领域，具体指一种用于城市污水井开孔的收缩挡水装置。
背景技术
随着国家的发展，城市人口不断增加，人民的生活要求也不断提高，占用资源也大幅度提高，城市原有排污管网已经不堪重负，需修建新的管网来满足发展的要求。城市管网是一个综合体，新旧管网间需要建立连接，但市民生活不可能停止，因此也不可能将管网截流后连接。一般情况下，新的管道须与旧有管网的检查井连接起来，而且要在井内有压力水的状态下在井壁上开洞，一般采用潜水员进行水下作业，但污水井空间小、流速大，潜水员的水下操作危险性大、成本高，管道缝隙的堵塞也很难达到设计要求，而且会造成井内污水大量流进施工沟槽。因此，现有技术还有待于改进和发展。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构合理、操作方便、可避免水下作业的用于城市污水井开孔的收缩挡水装置。
为了实现上述目的，本发明采用以下技术方案：
本发明所述的一种用于城市污水井开孔的收缩挡水装置,包括挡水板、防水条和钢索，其特征在于：所述两片挡水板呈“V”字形设置且两片挡水板的里侧边之间通过铰链连接构成可开合的一体结构，铰链的外侧设有防水蒙皮，防水蒙皮的两边分别粘结在两片挡水板的外侧面上，所述挡水板的外侧边和底边上均设有防水条，若干钢索的两端分别与两片挡水板固定连接构成稳定的三角结构。
根据以上方案，所述挡水板的的外侧边和底边上均设有固定防水条的压板，压板与挡水板通过螺栓连接。
根据以上方案，所述防水条为P型橡胶止水条。
根据以上方案，所述挡水板的里侧面上设有若干加劲横档，加劲横档依次间隔地焊接在挡水板上。
根据以上方案，所述加劲横档上设有连接钢索的固定环，若干钢索的两端分别连接在对应的固定环上。
本发明有益效果为：本发明结构合理，将挡水板折叠后放进检查井内，到达大断面位置后打开至最大开张角度，放置在需开洞的一侧紧靠井内壁，使挡水板与井底完全接触，然后将抽水泵放进挡水板与井壁间抽水，挡水板会在水压力作用下被紧紧的压在井壁上，钢拉索会自动张紧承受扩张的拉力，橡胶止水条会紧贴井壁构成密封，从而实现无水开孔操作。
