申请日2018.01.06
公开(公告)日2018.06.15
IPC分类号F26B9/06; F26B21/00; C02F11/12
摘要
本发明提供一种污泥密闭烘干设备，包括烘干箱本体，所述的烘干箱本体包括电控箱体、外部对流室、污泥烘干室、内部对流室和箱门，所述的电控箱体设于所述的烘干箱本体的左下角，所述的外部对流室设于所述的电控箱体的上方，所述的内部对流室设于所述的外部对流室的右端，所述的污泥烘干室设于所述内部对流室的右端，所述的箱门设于所述的污泥烘干室的右端，本发明通过密闭的烘干方式处理污泥，防止了有毒有害的气体污染环境，通过热气在密闭空间循环烘干污泥，烘干效果好，取得了经济效益和环境效益。
权利要求书

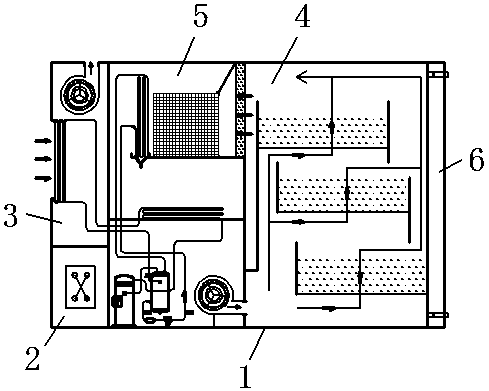

1.一种污泥密闭烘干设备，包括烘干箱本体(1)，其特征在于，所述的烘干箱本体(1)包括电控箱体(2)、外部对流室(3)、污泥烘干室(4)、内部对流室(5)和箱门(6)，所述的电控箱体(2)设于所述的烘干箱本体(1)的左下角，所述的外部对流室(3)设于所述的电控箱体(2)的上方，所述的内部对流室(5)设于所述的外部对流室(3)的右端，所述的污泥烘干室(4)设于所述内部对流室(5)的右端，所述的箱门(6)设于所述的污泥烘干室(4)的右端。
2.根据权利要求1所述的一种污泥密闭烘干设备，其特征在于，所述外部对流室(3)包括外部进风孔(301)、外部散热器(302)、外部出风孔(303)和外部吹风机(304)，所述的外部进风孔(301)设于所述外部对流室(3)的左侧，所述的外部散热器(302)设于所述的外部进风孔(301)右侧，所述外部出风孔(303)设于所述的外部对流室(3)的顶端，所述的外部吹风机(304)与所述的外部出风孔(303)连接，并设于所述的外部对流室(3)内。
3.根据权利要求1所述的一种污泥密闭烘干设备，其特征在于，所述的污泥烘干室(4)包括污泥箱体(401)、污泥箱体通风网(402)、隔板(403)、干热风出风口(404)、湿热风回风口(405)和分风仓(406)，所述的污泥箱体(401)固定在所述的污泥烘干室(4)的内部端，所述的污泥箱体通风网(402)设于所述的污泥箱体(401)的下方，所述的隔板(403)设于所述的污泥烘干室(4)的内部左端，所述的干热风出风口(404)设于所述的污泥烘干室(4)的左下角，所述的湿热风回风(405)设于所述的污泥烘干室(4)的左上角，所述的分风仓(406)设于所述的污泥烘干室(4)的内部底端。
4.根据权利要求1所述的一种污泥密闭烘干设备，其特征在于，所述的污泥箱体(401)数量为若干个，由上而下纵向向右错开设置，所述的隔板(403)呈一直角结构，所述的干热风出风口(404)设于所述的分风仓(406)的上端。
5.根据权利要求1所述的一种污泥密闭烘干设备，其特征在于，所述的内部对流室(5)包括过滤网(501)、第一支撑板(502)、第二支撑板(503)、第三对流孔(504)、冷凝器(505)、内部蒸发器(506)、回热器(507)、斜挡板(508)、控热装置(509)和内部吹风机(510)，所述的过滤网(501)设于所述的内部对流室(5)的右上角并与所述的湿热风回风(405)接合，所述的第一支撑板(502)设于所述的内部对流室(5)的内中部，所述的第二支撑板(503)设于所述的第一支撑板(502)的下方，所述的第一支撑板(502)的左端与所述的内部对流室(5)内部左端设有所述第三对流孔(504)，所述的回热器(507)设于所述的第一支撑板(502)上方，所述的内部蒸发器(506)设于所述的第一支撑板(502)的上方并位于所述的回热器(507)的左端，所述的第二支撑板(503)设于所述的内部对流室(5)的内部两侧，所述的冷凝器(505)设于所述的第二支撑板(503)上，所述的斜挡板(508)成一倾斜角度连接所述的回热器(507)和所述的内部对流室(5)，所述的控热装置(509)设于所述的内部对流室(5)的内部下方，所述的内部吹风机(510)设于所述的内部对流室(5)的右下角并与所述的第一对流孔(404)连接。
6.根据权利要求1所述的一种污泥密闭烘干设备，其特征在于，所述的外部散热器(302)、内部蒸发器(506)、冷凝器(505)和控热装置(509)相互之间通过导液管(7)连接。
说明书
一种污泥密闭烘干设备
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种污泥密闭烘干设备。
背景技术
在工业生产中，经常会产生大量的污泥，为力避免环境的污染，上述污泥在排放之前，需要进行处理，在处理的过程中，需要对污泥进行干化处理，目前，现有的污泥干化处理方式主要是将污泥直接进行露天晾晒，从而使污泥中含有的水分逐渐蒸发，实现污泥干化的目的，然而，上述污泥的干化处理方式需要设置专门的场地进行污泥晾晒，浪费了较多的土地资源，而且在外部晾晒耗时长，同时，上述污泥的干化处理方式过程中，污泥中的部分物质会在光照下发生分解，进而产生很多的有害气体，从而不符合环保要求。
发明内容
本发明目的在于，针对校友技术的不足，提供一种能提高烘干效果的、减少环境污染的密闭烘干设备。
为实现上述目的，本发明的技术方案是：一种污泥密闭烘干设备，包括烘干箱本体，所述的烘干箱本体包括电控箱体、外部对流室、污泥烘干室、内部对流室和箱门，所述的电控箱体设于所述的烘干箱本体的左下角，所述的外部对流室设于所述的电控箱体的上方，所述的内部对流室设于所述的外部对流室的右端，所述的污泥烘干室设于所述内部对流室的右端，所述的箱门设于所述的污泥烘干室的右端。
进一步地，所述外部对流室包括外部进风孔、外部散热器、外部出风孔和外部吹风机，所述的外部进风孔设于所述外部对流室的左侧，所述的外部散热器设于所述的外部进风孔上，所述外部出风孔设于所述的外部对流室的顶端，所述的外部吹风机与所述的外部出风孔连接，并设于所述的外部对流室内。
进一步地，所述的污泥烘干室包括污泥箱体、污泥箱体通风网、隔板、干热风出风口、湿热风回风口和分风仓，所述的污泥箱体固定在所述的污泥烘干室的内部端，所述的污泥箱体通风网设于所述的污泥箱体的下方，所述的隔板设于所述的污泥烘干室的内部左端，所述的干热风出风口设于所述的污泥烘干室的左下角，所述的湿热风回风口设于所述的污泥烘干室的左上角，所述的分风仓设于所述的污泥烘干室的内部底端。
进一步地，所述的污泥箱体数量为若干个，由上而下纵向向右错开设置，所述的隔板呈一直角结构，所述的干热风出风口设于所述的分风仓的左端。
进一步地，所述的内部对流室包括过滤网、第一支撑板、第二支撑板、第三对流孔、冷凝器、内部蒸发器、回热器、斜挡板、控热装置和内部吹风机，所述的过滤网设于所述的内部对流室的右上角并与所述的湿热风回风口接合，所述的第一支撑板设于所述的内部对流室的内中部，所述的第二支撑板设于所述的第一支撑板的下方，所述的第一支撑板的左端与所述的内部对流室内部左端设有所述第三对流孔，所述的回热器设于所述的第一支撑板上方，所述的内部蒸发器设于所述的第一支撑板的上方并位于所述的回热器的左端，所述的第二支撑板设于所述的内部对流室的内部两侧，所述的冷凝器设于所述的第二支撑板上，所述的斜挡板成一倾斜角度连接所述的回热器和所述的内部对流室，所述的控热装置设于所述的内部对流室的内部下方，所述的内部吹风机设于所述的内部对流室的右下角并与所述的第一对流孔连接。
进一步地，所述的外部散热器、内部蒸发器、冷凝器和控热装置相互之间通过导液管连接。
本发明的有益效果是：本发明通过密闭的烘干方式处理污泥，防止了有毒有害的气体污染环境，通过热气在密闭空间循环烘干污泥，烘干效果好，取得了经济效益和环境效益。
