申请日2018.01.08
公开(公告)日2018.11.13
IPC分类号E03F5/22; E03F5/08
摘要
本实用新型公开了一种有害气体自动探测、去除的室外污水提升井，它涉及污水处理装置领域，提升室内安装有污水提升泵，污水提升泵通过压力提升管道与缓冲检查井连接，提升室的一端连接有污水进水管，检修室位于提升室的上方，检修室的侧壁设置有通气管道，通气管道与有害气体检测装置和伸出地面的通风管连接，通风管与管道通风机连接，管道通风机的上方设置有通风帽，有害气体检测装置与管道通风机均与自动发电装置连接，缓冲检查井的一端连接有污水出水管。它结构设计合理，安装简单，使用方便，布置方式灵活，造价低，节省投资，工作可靠，更换和维护方便，可自动检测有害气体，并通过通风机排出，解决了现有技术中所存在的问题。
权利要求书

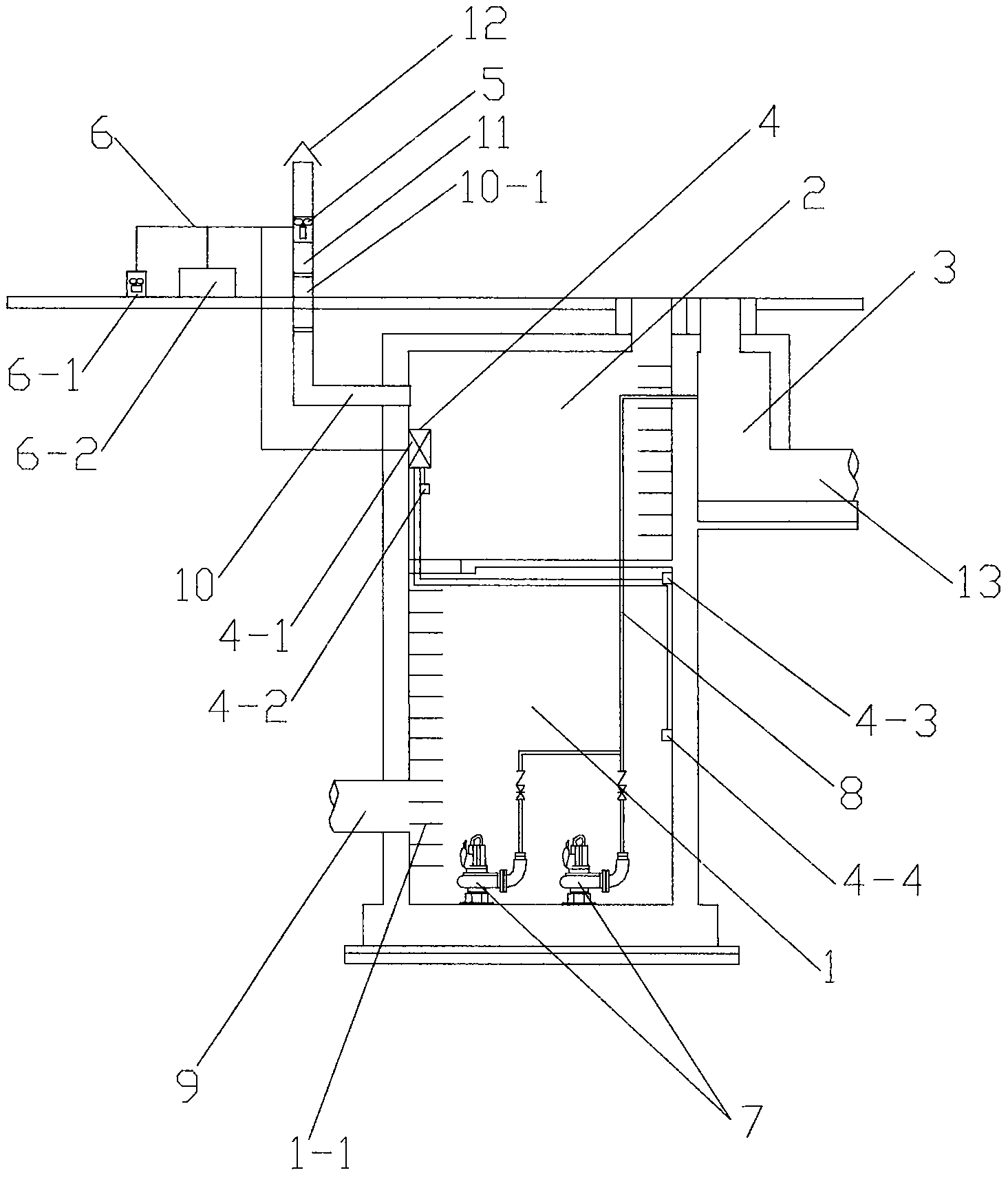

1.一种有害气体自动探测、去除的室外污水提升井，其特征在于：它包含提升室(1)、检修室(2)、缓冲检查井(3)、有害气体检测装置(4)、管道通风机(5)和自动发电装置(6)，提升室(1)内安装有污水提升泵(7)，污水提升泵(7)通过压力提升管道(8)与缓冲检查井(3)连接，提升室(1)的一端连接有污水进水管(9)，检修室(2)位于提升室(1)的上方，检修室(2)的侧壁设置有通气管道(10)，通气管道(10)与有害气体检测装置(4)和伸出地面的通风管(11)连接，通风管(11)与管道通风机(5)连接，管道通风机(5)的上方设置有通风帽(12)，有害气体检测装置(4)与管道通风机(5)均与自动发电装置(6)连接，缓冲检查井(3)的一端连接有污水出水管(13)。
2.根据权利要求1所述的一种有害气体自动探测、去除的室外污水提升井，其特征在于：所述的提升室(1)内设置有检修爬梯(1-1)。
3.根据权利要求1所述的一种有害气体自动探测、去除的室外污水提升井，其特征在于：所述的检修室(2)的地面盖板上设置有直径为3cm的通气孔。
4.根据权利要求1所述的一种有害气体自动探测、去除的室外污水提升井，其特征在于：所述的有害气体检测装置(4)是由控制机构(4-1)、氨气检测仪(4-2)、硫化氢检测仪(4-3)和氧气检测仪(4-4)组成，控制机构(4-1)分别与氨气检测仪(4-2)、硫化氢检测仪(4-3)和氧气检测仪(4-4)连接，氨气检测仪(4-2)安装在检修室(2)内，硫化氢检测仪(4-3)和氧气检测仪(4-4)安装在提升室(1)内。
5.根据权利要求1所述的一种有害气体自动探测、去除的室外污水提升井，其特征在于：所述的自动发电装置(6)包含风力发电机(6-1) 和太阳能蓄电池板(6-2)。
6.根据权利要求1所述的一种有害气体自动探测、去除的室外污水提升井，其特征在于：所述的通气管道(10)采用PVC材料制成，通气管道(10)的伸出地面的一端上安装有一段可拆卸管道(10-1)，管道内填充有颗粒活性炭。
说明书
一种有害气体自动探测、去除的室外污水提升井
技术领域：
本实用新型涉及一种有害气体自动探测、去除的室外污水提升井，属于污水处理装置技术领域。
背景技术：
室外污水管网处于重力自流状态，需要沿着水流的方向以一定的坡度敷设，因此，随着管道长度的增加，管网埋深不断增加。管网的埋深是影响工程造价的重要因素，埋深越大，工程造价越高，因此工程施工中均期望降低管道埋深。
需设置提升井的情况为：1、在一些地势高低起伏较大的地区，尤其在一些山丘较多地方，为了保证管网敷设的最小覆土深度，需要以地形标高较低处为基准，这样就造成了地势较高地段管网埋深很大。为了减低管网埋深需要在地势较高处设置污水提升井;2、一些远离市政污水管道的建筑群，污水管网的敷设长度较大，随着长度增加，埋深增大，为了降低管道埋深，设置污水提升井;3、因存在历史以及道路规划调整方面的原因，污水管网存在上下游无法衔接的现象，上游管段埋深大于下游，需设置污水提升井提升上游管网埋深;4、由于城市规划原因，一些新建地区污水管道需接入既有污水管网中，当既有污水管网埋深小于新建污水管道时，需设置污水提升井。
室外污水提升井随着使用时间的增加，会产生有毒有害气体，主要为氨气、硫化氢等气体，有害气体在井内累计，浓度逐渐升高，对进入检修的人员身体造成严重危害。
室外污水提升井随着使用时间的增加，会产生有毒有害气体，主要为氨气、硫化氢等气体，有害气体在井内累计，浓度逐渐升高，对进入检修的人员身体造成严重危害，遇到明火时甚至会发生爆炸，对安全造成威胁。目前，关于检修人员进行污水管网中附属设施清淤检查而导致窒息或中毒的报道屡见不鲜，已经引起了公众的关注。而污水提升设施属于规模较大、结构较复杂、有毒气体产气量更大的管网检修井，因此改善其内部构造，增加有害气体排除设施，变得非常重要。
污水提升装置是将排污泵和提升井室、自动控制装置，以及相关的管件阀门组成了一套系统，用于提升和输送废污水。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种有害气体自动探测、去除的室外污水提升井。
本实用新型的一种有害气体自动探测、去除的室外污水提升井，它包含提升室、检修室、缓冲检查井、有害气体检测装置、管道通风机和自动发电装置，提升室内安装有污水提升泵，污水提升泵通过压力提升管道与缓冲检查井连接，提升室的一端连接有污水进水管，检修室位于提升室的上方，检修室的侧壁设置有通气管道，通气管道与有害气体检测装置和伸出地面的通风管连接，通风管与管道通风机连接，管道通风机的上方设置有通风帽，有害气体检测装置与管道通风机均与自动发电装置连接，缓冲检查井的一端连接有污水出水管。
作为优选，所述的提升室内设置有检修爬梯。
作为优选，所述的检修室的地面盖板上设置有直径为3cm的通气孔，作为排风系统的补风口。
作为优选，所述的缓冲检查井的作用：经污水提升泵提升后的污水带有压力，流速较大，若压力提升管道8直接与后续污水管道相连接，会对周围其它污水分支管的水流状态产生干扰，因此在提升井后附设缓冲检查井，起到消能的作用，方便对下游污水管道进行清掏、清淤。
作为优选，所述的有害气体检测装置是由控制机构、氨气检测仪、硫化氢检测仪和氧气检测仪组成，控制机构分别与氨气检测仪、硫化氢检测仪和氧气检测仪连接，氨气检测仪安装在检修室内，硫化氢检测仪和氧气检测仪安装在提升室内。
作为优选，所述的自动发电装置包含风力发电机和太阳能蓄电池板，风力发电机和太阳能蓄电池板不仅可以采用单一的运行方式，还可以采用二者组合的运行方式作为管道通风机和有害气体检测装置的电源。
作为优选，所述的通气管道采用PVC材料制成，高出地面的高度根据当地最大积雪厚度而定，通气管道的伸出地面的一端上安装有一段可拆卸管道，管道内填充有颗粒活性炭，颗粒活性炭可以起到过滤有害气体的作用，管道可拆卸方便定期对颗粒活性炭的更换。
本实用新型的有益效果：它结构设计合理，安装简单，使用方便，布置方式灵活，造价低，节省投资，工作可靠，更换和维护方便，可自动检测有害气体，并通过通风机排出，解决了现有技术中所存在的问题。
