申请日2018.01.08
公开(公告)日2018.09.21
IPC分类号C02F9/04; C02F1/28; C02F1/52; C02F1/66
摘要
本实用新型提供一种市政给排水用污水预处理装置,包括依次连通的用于污水初次过滤的过滤器、吸附去除水中有害物质的活性炭柱、对水中杂质进行沉淀的沉淀器、用于收集清水的清水箱和对清水进行酸碱性调节的调节装置。本实用新型市政给排水用污水预处理装置设有依次连通的多个处理装置，能够达到优异的污水处理效果;且该装置将各种用于废水处理的功能性装置依次连通后，设置于箱体内，能够起到很好的集成效果，从而更加方便搬运和安装;箱体可直接安装于地面上，检修方便，且安装时，占地面积也比较小;此外，还能够有效地避免各装置发生腐蚀。
权利要求书
1.一种市政给排水用污水预处理装置,其特征在于：包括依次连通的用于污水初次过滤的过滤器、吸附去除水中有害物质的活性炭柱、对水中杂质进行沉淀的沉淀器、用于收集清水的清水箱和对清水进行酸碱性调节的调节装置。
2.根据权利要求1所述的市政给排水用污水预处理装置,其特征在于：还包括箱体，所述过滤器、活性炭柱、沉淀器、清水箱和调节装置均设置在箱体内部;所述过滤器的进水端连接有一进水管，且该进水管延伸至箱体外;所述调节装置的出水端连接有一出水管，且该出水管也延伸至箱体外。
3.根据权利要求2所述的市政给排水用污水预处理装置,其特征在于：所述箱体顶部连接有散热管。
4.根据权利要求3所述的市政给排水用污水预处理装置,其特征在于：所述散热管包括与箱体连通的竖直管段和连通该竖直管段的水平管段。
5.根据权利要求4所述的市政给排水用污水预处理装置,其特征在于：所述箱体底部设有底座，所述底座上设有水平贯通的通孔。
6.根据权利要求5所述的市政给排水用污水预处理装置,其特征在于：所述出水管的出水端设有出水盖，所述出水端端口设有与出水盖配合实现紧密密封的密封圈;所述出水盖通过销杆连接于出水管侧壁，且可绕销杆转动。
7.根据权利要求6所述的市政给排水用污水预处理装置,其特征在于：所述底座的截面为等腰梯形。
8.根据权利要求2所述的市政给排水用污水预处理装置,其特征在于：所述箱体外壁和内壁均设有防腐层。
说明书
市政给排水用污水预处理装置
技术领域
本实用新型涉及污水处理装置，具体涉及一种市政给排水用污水预处理装置。
背景技术
目前，为了避免住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水及污染物直接流入水域，市政通常需要先对污水进行处理，之后再排入水域;现有污水处理装置比较简单，处理效果单一，且处理效果较差，处理后的污水难以达到排放标准。
因此，为了达到优异的污水处理效果，需要设计一种新型的污水预处理装置。
实用新型内容
有鉴于此，本实用新型提供一种处理效果优异的市政给排水用污水预处理装置，且该装置检修方便、散热好、集成度高、安装占地面积小、便于搬运。

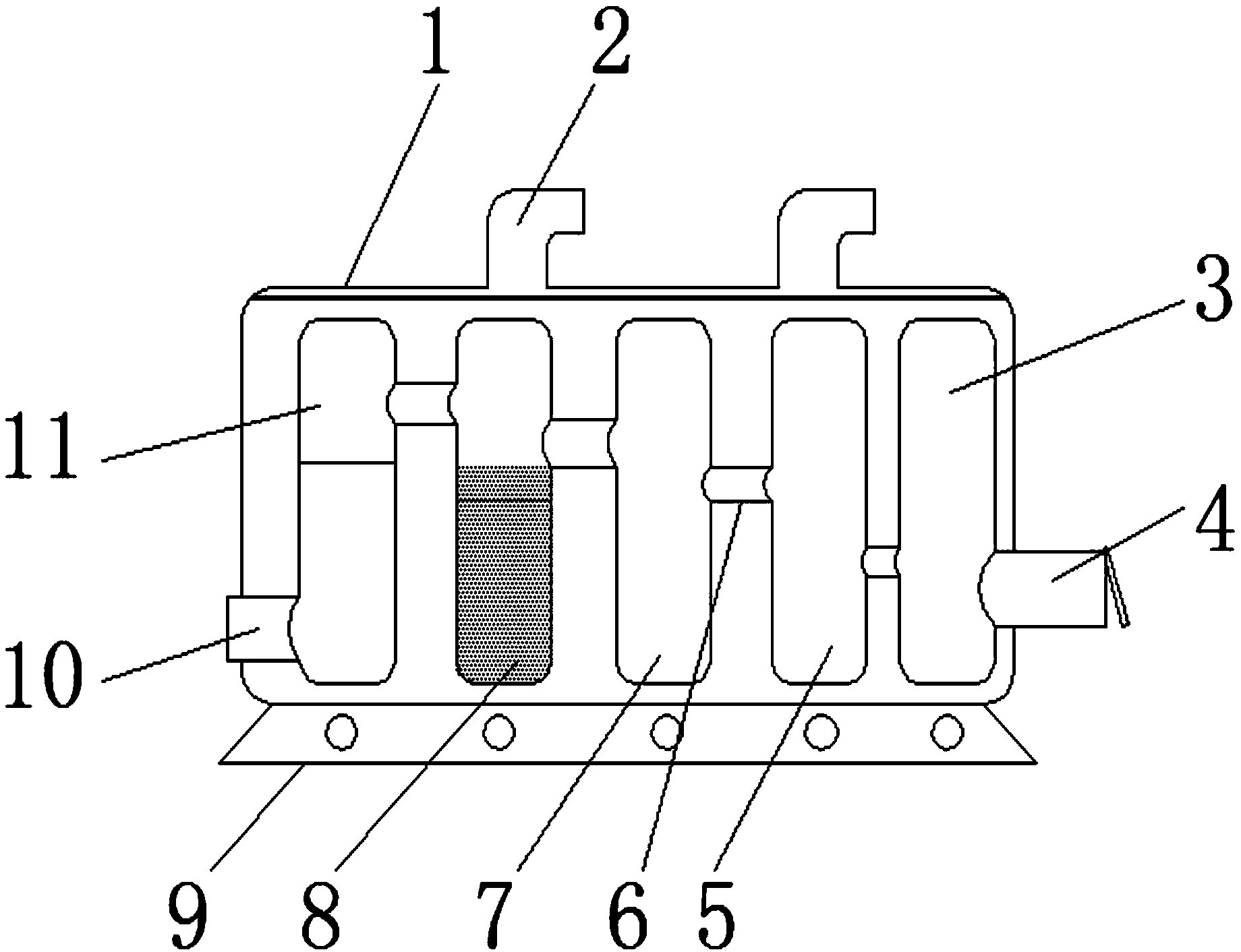

本实用新型提供的市政给排水用污水预处理装置,包括依次连通的用于污水初次过滤的过滤器、吸附去除水中有害物质的活性炭柱、对水中杂质进行沉淀的沉淀器、用于收集清水的清水箱和对清水进行酸碱性调节的调节装置;
进一步，还包括箱体，所述过滤器、活性炭柱、沉淀器、清水箱和调节装置均设置在箱体内部;所述过滤器的进水端连接有一进水管，且该进水管延伸至箱体外;所述调节装置的出水端连接有一出水管，且该出水管也延伸至箱体外;
进一步，所述箱体顶部连接有散热管;
进一步，所述散热管包括与箱体连通的竖直管段和连通该竖直管段的水平管段;
进一步，所述箱体底部设有底座，所述底座上设有水平贯通的通孔;
进一步，所述出水管的出水端设有出水盖，所述出水端端口设有与出水盖配合实现紧密密封的密封圈;所述出水盖通过销杆连接于出水管侧壁，且可绕销杆转动;
进一步，所述底座的截面为等腰梯形;
进一步，所述箱体外壁和内壁均设有防腐层。
本实用新型的有益效果：
本实用新型市政给排水用污水预处理装置设有依次连通的多个处理装置，能够达到优异的污水处理效果;且该装置将各种用于废水处理的功能性装置依次连通后，设置于箱体内，能够起到很好的集成效果，从而更加方便搬运和安装;箱体可直接安装于地面上，检修方便，且安装时，占地面积也比较小;此外，将各功能性装置集成后安装于箱体内，能够有效地避免各装置发生腐蚀，延长了它们的使用寿命。
本实用新型的市政给排水用污水预处理装置在箱体顶部设有特殊结构的散热管，不仅能够方便装置在使用时散热，避免因为使用频繁造成装置过热而损坏的情况，还能够防止雨水通过散热管流进箱体内部，造成箱体内部装置发生腐蚀及不必要的损坏，延长各装置和装置的使用寿命;同时，在箱体底部连接带通孔的截面为等腰梯形的底座，方便箱体实现稳定的安装，且能够适当减重和减少水流冲击。
本实用新型的污水预处理装置结构简单，且具有很好的废水处理效果，适宜用于处理城区的生活污水和工业废水等。
