申请日2018.01.08
公开(公告)日2018.09.11
IPC分类号C02F11/10; C10B53/00
摘要

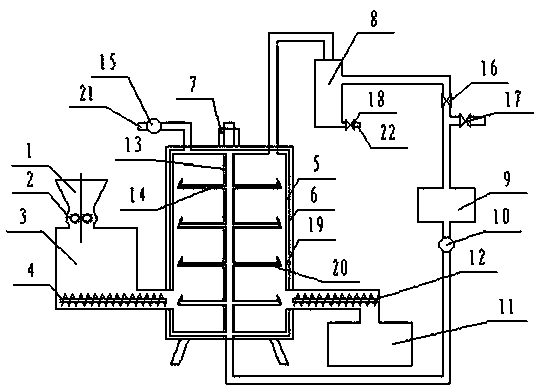

本实用新型公开了一种市政污泥碳化裂解装置，包括污泥仓、破碎机、自动供给仓、碳化炉、出料仓、冷凝装置、热风炉;所述污泥仓与破碎机连接;所述破碎机与自动供给仓连接;所述碳化炉包括进料口、出料口，所述进料口与自动供给仓连接，所述出料口与出料仓连接;所述碳化炉顶部与冷凝装置连接，所述碳化炉内中心安装有自顶部至底部的搅拌装置;所述搅拌装置伸出碳化炉顶部外并连接有驱动电机;所述碳化炉顶部设有废气出口管道;所述碳化炉外设有加热腔;所述加热腔与热风炉的热风出口连接;所述热风炉包括第一进气口、第二进气口，第一进气口为燃料气体进气口，第二进气口与冷凝装置连接。本实用新型操作简单，造价低廉。
权利要求书
1.一种市政污泥碳化裂解装置，包括污泥仓、破碎机、自动供给仓、碳化炉、出料仓、冷凝装置、热风炉;所述污泥仓与破碎机连接;所述破碎机与自动供给仓连接;所述碳化炉包括进料口、出料口，所述进料口与自动供给仓连接，所述出料口与出料仓连接;所述碳化炉顶部与冷凝装置连接，其特征在于：所述碳化炉内中心安装有自顶部至底部的搅拌装置;所述搅拌装置伸出碳化炉顶部外并连接有驱动电机;所述碳化炉顶部设有废气出口管道;所述碳化炉外设有加热腔;所述加热腔外设有保温层;所述加热腔与热风炉的热风出口连接;所述热风炉包括第一进气口、第二进气口，第一进气口为燃料气体进气口，第二进气口与冷凝装置连接。
2.根据权利要求1所述的一种市政污泥碳化裂解装置，其特征在于：所述搅拌装置包括转轴和旋转叶片，所述转轴和旋转叶片内设有连通的热气管道;所述热气管道和碳化炉的加热腔与热风炉的热风出口在碳化炉底部相连通。
3.根据权利要求1所述的一种市政污泥碳化裂解装置，其特征在于：自动供给仓通过螺旋进料机与碳化炉的进料口连接，碳化炉的出料口通过螺旋出料机与出料仓连接。
4.根据权利要求1所述的一种市政污泥碳化裂解装置，其特征在于：所述冷凝装置底部设有由排水阀控制的冷凝水排水管。
5.根据权利要求1所述的一种市政污泥碳化裂解装置，其特征在于：所述热风炉的第一进气口、第二进气口分别设有第一进气阀、第二进气阀。
6.根据权利要求1所述的一种市政污泥碳化裂解装置，其特征在于：所述热风炉的热风出口设有第一气泵。
7.根据权利要求1所述的一种市政污泥碳化裂解装置，其特征在于：所述废气出口管道设有第二气泵。
说明书
一种市政污泥碳化裂解装置
技术领域
本实用新型涉及污泥处理技术领域，尤其是一种市政污泥碳化裂解装置。
背景技术
市政污泥中含有大量的可燃物质和活性污泥细菌。污泥碳化，就是通过给污泥加温加压，使污泥中的细菌细胞裂解，将其中的水分释放出来，同时又最大限度地保留了污泥中碳质的过程。污泥碳化技术具有良好的技术优势和应用前景。然而，目前污泥碳化工艺中用到的碳化装置仍存在技术问题，例如污泥碳化过程能耗较高、污泥碳化不彻底，从而导致生产不连续、生产效率低，使得污泥碳化技术的应用受到很大的限制。
实用新型内容
为解决上述现有的技术问题，本实用新型提供了一种市政污泥碳化裂解装置，包括污泥仓、破碎机、自动供给仓、碳化炉、出料仓、冷凝装置、热风炉;所述污泥仓与破碎机连接;所述破碎机与自动供给仓连接;所述碳化炉包括进料口、出料口，所述进料口与自动供给仓连接，所述出料口与出料仓连接;所述碳化炉顶部与冷凝装置连接，所述碳化炉内中心安装有自顶部至底部的搅拌装置;所述搅拌装置伸出碳化炉顶部外并连接有驱动电机;所述碳化炉顶部设有废气出口管道;所述碳化炉外设有加热腔;所述加热腔外设有保温层;所述加热腔与热风炉的热风出口连接;所述热风炉包括第一进气口、第二进气口，第一进气口为燃料气体进气口，第二进气口与冷凝装置连接。
优选的，所述搅拌装置包括转轴和旋转叶片，所述转轴和旋转叶片内设有连通的热气管道;所述热气管道和碳化炉的加热腔与热风炉的热风出口在碳化炉底部相连通。
优选的，自动供给仓通过螺旋进料机与碳化炉的进料口连接，碳化炉的出料口通过螺旋出料机与出料仓连接。
优选的，所述冷凝装置底部设有由排水阀控制的冷凝水排水管。
优选的，所述热风炉的第一进气口、第二进气口分别设有第一进气阀、第二进气阀。
优选的，所述热风炉的热风出口设有第一气泵。
优选的，所述废气出口管道设有第二气泵。
本实用新型中污泥碳化后生成的热解气全部作为燃料进入热风炉燃烧，作为碳化炉的热量来源，减少了能源消耗。热解气经过燃烧后生成可排放气体，避免了空气污染。另外，本实用新型设有搅拌装置，一方面可以使污泥在碳化炉中均匀受热使碳化反应更均匀彻底，另一方面通过搅拌装置内的加热管道对碳化炉进行加热升温使反应更快更彻底。
