申请日2017.12.04
公开(公告)日2018.07.03
IPC分类号C02F3/28
摘要
应用于工业废水集中处理系统的UASB高效厌氧池，包括厌氧池体以及装设在厌氧池体内上下间隔布置的两个三相分离器以及设置在的厌氧池体内底面上设有布水反射器，该布水反射器包括沿其长度方向依次间隔布置的若干个反射锥体，每个反射锥体由实心砖切成，并且实心砖的倾斜表面通过水泥砂浆刷抹成凹凸不平的粗糙面。本UASB高效厌氧池的结构设计理想，气体、液体、固体三相分离效果更加的理想;实心砖的倾斜表面为粗糙面的设计，有利于微生物在粗糙面上着床、生长、繁殖，这样增强微生物分解废水的作用效果。
权利要求书
1.应用于工业废水集中处理系统的UASB高效厌氧池，其特征在于：包括厌氧池体以及装设在厌氧池体内上下间隔布置的两个三相分离器以及设置在的厌氧池体内底面上设有布水反射器，该布水反射器包括沿其长度方向依次间隔布置的若干个反射锥体，每个反射锥体由实心砖切成，并且实心砖的倾斜表面通过水泥砂浆刷抹成凹凸不平的粗糙面。
2.如权利要求1所述应用于工业废水集中处理系统的UASB高效厌氧池，其特征在于：所述厌氧池体的底部采用三层结构，上层为素混凝土垫层，下层为钢筋混凝土层，并且素混凝土垫层和钢筋混凝土层之间还设有若干个混凝柱，相邻地混凝柱之间的间隙填设有碎石砂垫，中层为碎石砂垫和若干个混凝柱构成;所述厌氧池体的侧壁部为内外两层结构，内层为钢筋混凝土层、外层为水泥砂浆层。
3.如权利要求2所述应用于工业废水集中处理系统的UASB高效厌氧池，其特征在于：所述水泥砂浆层的外侧壁还涂设有聚氨酯防水涂料层。
说明书
应用于工业废水集中处理系统的UASB高效厌氧池
技术领域
本实用新型属于工业废水处理领域，尤其是指应用于工业废水集中处理系统的UASB高效厌氧池。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，特别是含有铬废水和压铸废水。现有UASB高效厌氧池的结构设计不够理想，其内微生物分解废水作用效果不理想，而且气体、液体、固体三相分离效果也不佳。
实用新型内容
本实用新型提供应用于工业废水集中处理系统的UASB高效厌氧池，其主要目的在于克服现有UASB高效厌氧池结构设计不够理想，其内微生物分解废水作用效果不理想而且三相分离效果不佳等缺陷。
为解决上述技术问题，本实用新型采用如下技术方案：

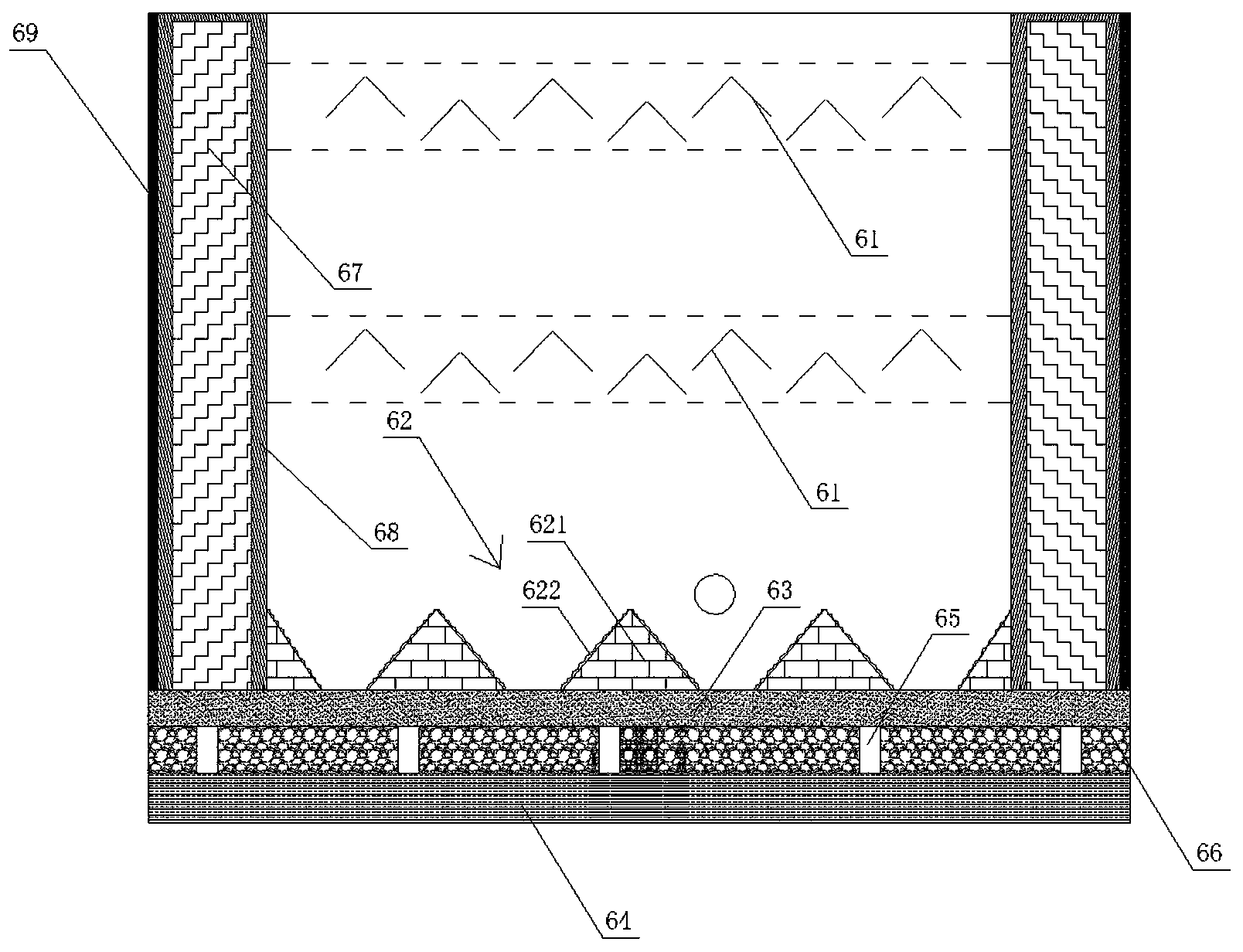

应用于工业废水集中处理系统的UASB高效厌氧池，包括厌氧池体以及装设在厌氧池体内上下间隔布置的两个三相分离器以及设置在的厌氧池体内底面上设有布水反射器，该布水反射器包括沿其长度方向依次间隔布置的若干个反射锥体，每个反射锥体由实心砖切成，并且实心砖的倾斜表面通过水泥砂浆刷抹成凹凸不平的粗糙面。
所述厌氧池体的底部采用三层结构，上层为素混凝土垫层，下层为钢筋混凝土层，并且素混凝土垫层和钢筋混凝土层之间还设有若干个混凝柱，相邻地混凝柱之间的间隙填设有碎石砂垫，中层为碎石砂垫和若干个混凝柱构成;所述厌氧池体的侧壁部为内外两层结构，内层为钢筋混凝土层、外层为水泥砂浆层。
所述水泥砂浆层的外侧壁还涂设有聚氨酯防水涂料层。
和现有技术相比，本实用新型产生的有益效果在于：本UASB高效厌氧池的结构设计理想，采用上下间隔布置的两个三相分离器的设计，下方的一个三相分离器对气体、液体、固体三相进行一级分离作用，上方的一个三相分离器对气体、液体、固体三相进行二级分离作用，使得气体、液体、固体三相分离效果更加的理想;实心砖的倾斜表面为粗糙面的设计，有利于微生物在粗糙面上着床、生长、繁殖，这样增强微生物分解废水的作用效果。
