申请日2017.12.04
公开(公告)日2018.06.19
IPC分类号C02F9/14; C02F103/16
摘要
工业废水集中处理系统的清水池，包括清水池体、装设在清水池体一端的进水穿墙管以及装设在清水池另一端的排水穿墙管,所述清水池体内设有一个高度可上下调节的三角堰和可拆卸的若干个整流板，该若干个整流板沿清水池体长度方向隔间布置，并且三角堰位于若干个整流板的后方。本清水池的结构设计理想，所述可拆卸的若干个整流板以及三角堰采用外、内三角堰的设计，使得三角堰的高度可以通过调节内三角堰相对外三角堰的竖直位置而实现调节，从而控制清水池体内的清水排出的流量，也便于日常清洗维护。
权利要求书
1.工业废水集中处理系统的清水池，其特征在于：包括清水池体、装设在清水池体一端的进水穿墙管以及装设在清水池另一端的排水穿墙管,所述清水池体内设有一个高度可上下调节的三角堰和可拆卸的若干个整流板，该若干个整流板沿清水池体长度方向隔间布置，并且三角堰位于若干个整流板的后方。
2.如权利要求1所述工业废水集中处理系统的清水池，其特征在于：所述三角堰包括外三角堰和内三角堰，该外三角堰的顶部开设有内三角堰可竖直插入其内的容纳腔，该外三角堰的外侧壁上开设有与容纳腔相连通的竖直条形口，该内三角堰通过一螺丝穿过竖直条形口将其可上下移动地锁固在外三角堰上。
3.如权利要求1所述工业废水集中处理系统的清水池，其特征在于：所述清水池体一端开设有第一安装孔，所述进水穿墙管穿插在第一安装孔上，并且该第一安装孔和进水穿墙管之间从外置内依次设有第一止水钢片、第一穿墙套管以及第一油麻，该第一油麻通过第一石棉水泥包裹封住;所述清水池体另一端开设有第二安装孔，所述排水穿墙管穿插在第二安装孔上，并且该第二安装孔和排水穿墙管之间从外置内依次设有第二止水钢片、第二穿墙套管以及第二油麻，该第二油麻通过第二石棉水泥包裹封住。
4.如权利要求1所述工业废水集中处理系统的清水池，其特征在于：所述清水池体沿其长度方向上间隔开设有若干个整流板插槽，每个整流板可一一对应地插设在一个整流板插槽内，每个整流板上布设有若干个整流孔。
5.如权利要求1所述工业废水集中处理系统的清水池，其特征在于：所述进水穿墙管和所述排水穿墙管的外侧壁均涂三道二布式防腐层，其内侧壁均涂二道环氧煤沥青层，所述三道二布式防腐层内至外依次包括第一道环氧煤沥青漆层、第一层玻璃丝布、第二道环氧煤沥青漆层、第二层玻璃丝布和第三道环氧煤沥青漆层。
说明书
工业废水集中处理系统的清水池
技术领域
本发明属于工业废水处理领域，尤其是指工业废水集中处理系统的清水池。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，特别是含有铬废水和压铸废水。现有清水池的结构设计不理想，其上的三角堰的高度不可调整，这样清水排出的流量不易控制，也不便于日常对清水池的清洗维护。
发明内容
本发明提供工业废水集中处理系统的清水池，其主要目的在于克服现有清水池结构设计不理想，不便于日常清洗维护而且其上三角堰的高度不可调整等缺陷。
为解决上述技术问题，本发明采用如下技术方案：

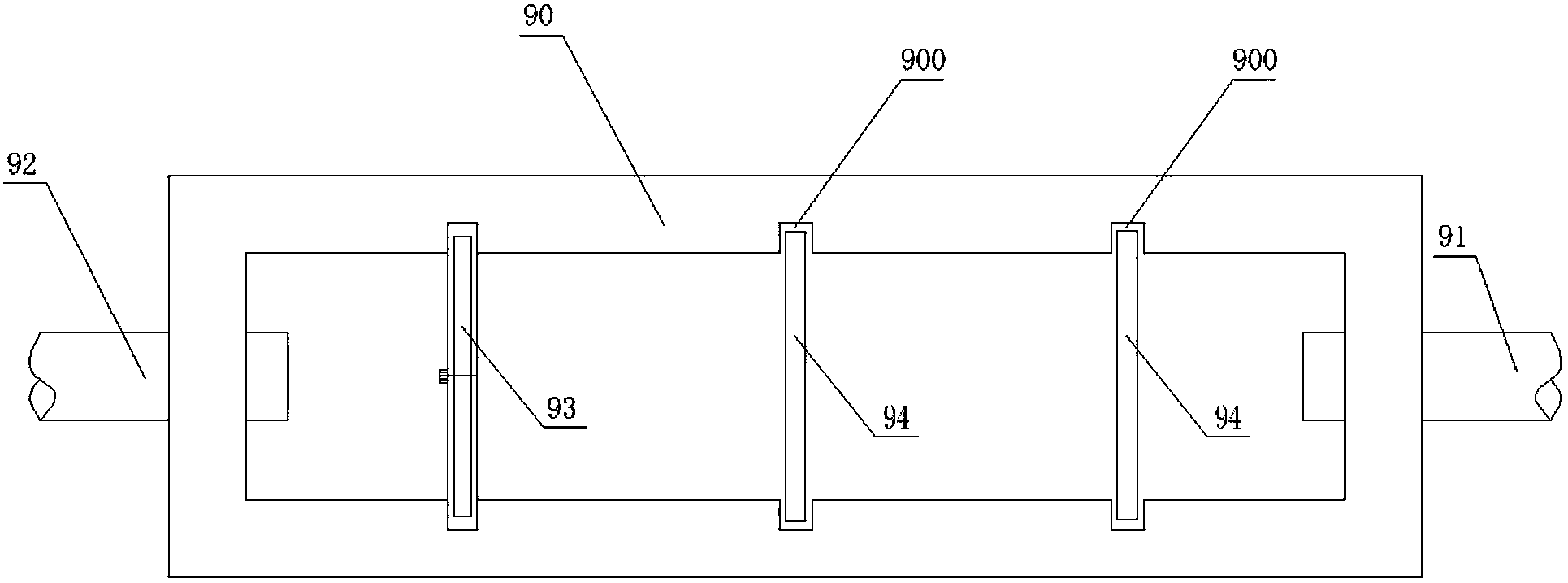

工业废水集中处理系统的清水池，包括清水池体、装设在清水池体一端的进水穿墙管以及装设在清水池另一端的排水穿墙管,所述清水池体内设有一个高度可上下调节的三角堰和可拆卸的若干个整流板，该若干个整流板沿清水池体长度方向隔间布置，并且三角堰位于若干个整流板的后方。
所述三角堰包括外三角堰和内三角堰，该外三角堰的顶部开设有内三角堰可竖直插入其内的容纳腔，该外三角堰的外侧壁上开设有与容纳腔相连通的竖直条形口，该内三角堰通过一螺丝穿过竖直条形口将其可上下移动地锁固在外三角堰上。
所述清水池体一端开设有第一安装孔，所述进水穿墙管穿插在第一安装孔上，并且该第一安装孔和进水穿墙管之间从外置内依次设有第一止水钢片、第一穿墙套管以及第一油麻，该第一油麻通过第一石棉水泥包裹封住;所述清水池体另一端开设有第二安装孔，所述排水穿墙管穿插在第二安装孔上，并且该第二安装孔和排水穿墙管之间从外置内依次设有第二止水钢片、第二穿墙套管以及第二油麻，该第二油麻通过第二石棉水泥包裹封住。
所述清水池体沿其长度方向上间隔开设有若干个整流板插槽，每个整流板可一一对应地插设在一个整流板插槽内，每个整流板上布设有若干个整流孔。
所述进水穿墙管和所述排水穿墙管的外侧壁均涂三道二布式防腐层，其内侧壁均涂二道环氧煤沥青层，所述三道二布式防腐层内至外依次包括第一道环氧煤沥青漆层、第一层玻璃丝布、第二道环氧煤沥青漆层、第二层玻璃丝布和第三道环氧煤沥青漆层。
和现有技术相比，本发明产生的有益效果在于：本清水池的结构设计理想，所述可拆卸的若干个整流板以及三角堰采用外、内三角堰的设计，使得三角堰的高度可以通过调节内三角堰相对外三角堰的竖直位置而实现调节，从而控制清水池体内的清水排出的流量，便于巡查员根据清水池的排水量情况及时对三角堰的高度进行调整，无需将其整个拆下更换，而且也便于日常清洗维护。
