申请日2017.12.04
公开(公告)日2018.07.03
IPC分类号C02F9/14
摘要
应用于工业废水集中处理系统的多级沉淀池，包括一级沉淀池、二级沉淀池以及位于一级沉淀池和二级沉淀池之间并与其相连通的助剂池，该助剂池内设有一个助剂隔板，该助剂隔板把助剂池分为前助剂室和后助剂室，该助剂隔板和助剂池之间留有通道，所述前助剂室的两侧壁分别沿其深度方向设有间隔布置的若干个导向隔条，每个导向隔条呈倾斜向下布置，所述一级沉淀池内的污泥回送至接触氧化池内。本多级沉池结构设计理想，采用若干个导向隔条的设计，延长了沉淀液在前助剂室内停留时间，便于沉淀液和向前助剂室内增加的混凝剂和沉淀液充分发生絮凝反应，也不会影响后续增加的混凝剂作用效果。
权利要求书
1.应用于工业废水集中处理系统的多级沉淀池，其特征在于：包括一级沉淀池、二级沉淀池以及位于一级沉淀池和二级沉淀池之间并与其相连通的助剂池，该助剂池内设有一个助剂隔板，该助剂隔板把助剂池分为前助剂室和后助剂室，该助剂隔板和助剂池之间留有通道，所述前助剂室的两侧壁分别沿其深度方向设有间隔布置的若干个导向隔条，每个导向隔条呈倾斜向下布置，所述一级沉淀池内的污泥回送至接触氧化池内。
2.如权利要求1所述应用于工业废水集中处理系统的多级沉淀池，其特征在于：所述助剂隔板包括外隔板和内隔板，该外隔板的顶部开设有内隔板可竖直插入其内的容纳腔，该外隔板的外侧壁上开设有与容纳腔相连通的竖直条形口，该内隔板通过一螺丝穿过竖直条形口将其可上下移动地锁固在外隔板上。
说明书
应用于工业废水集中处理系统的多级沉淀池
技术领域
本实用新型属于工业废水处理领域，尤其是指应用于工业废水集中处理系统的多级沉淀池。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，特别是含有铬废水和压铸废水。现有多级沉淀池结构设计不理想，沉淀液不能充分发生絮凝反应，而且也影响后续增加的混凝剂作用效果。
实用新型内容
本实用新型提供应用于工业废水集中处理系统的多级沉淀池，其主要目的在于克服现有多级沉淀池结构设计不够理想，沉淀液不能充分发生絮凝反应等缺陷。
为解决上述技术问题，本实用新型采用如下技术方案：

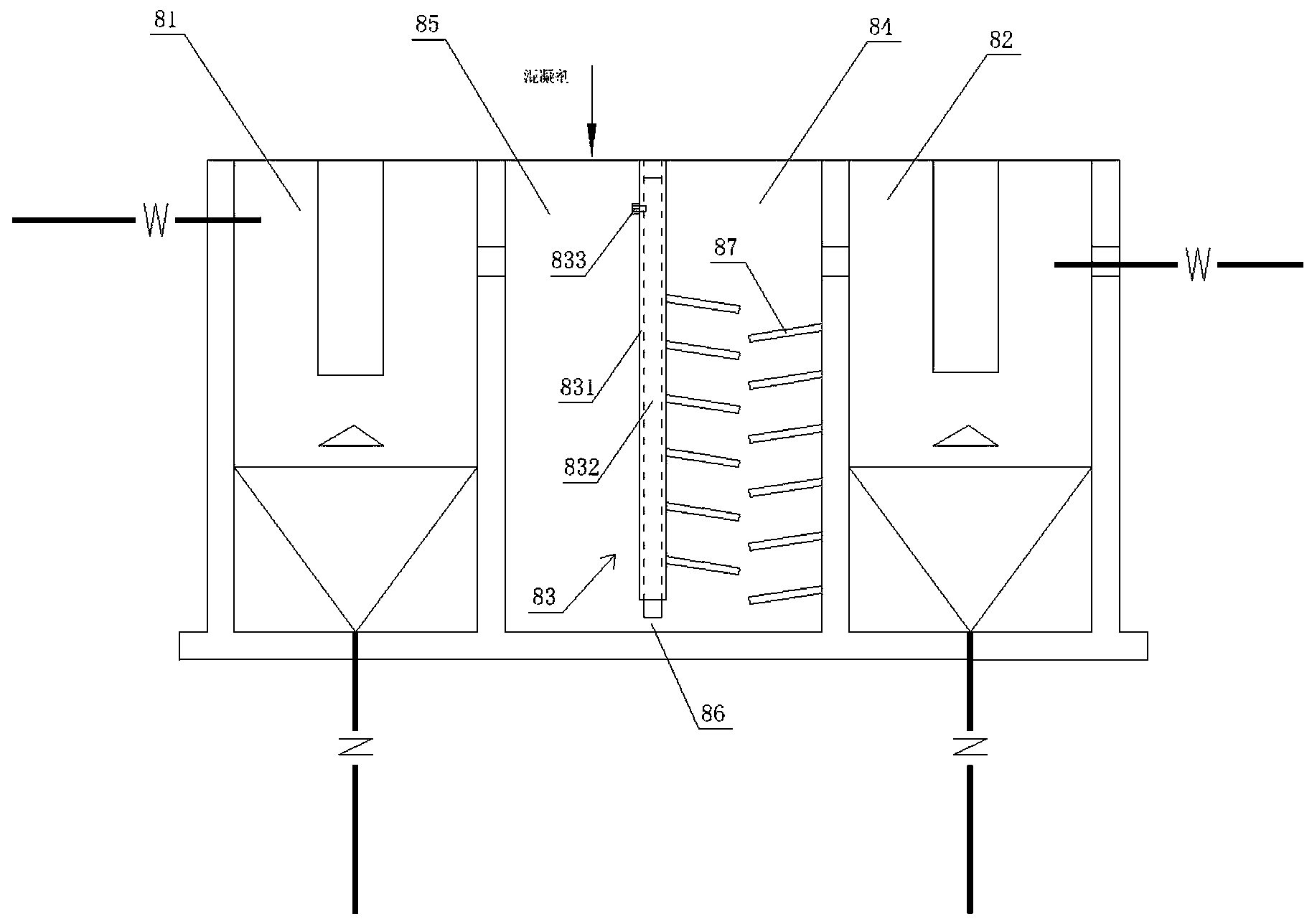

应用于工业废水集中处理系统的多级沉淀池，包括一级沉淀池、二级沉淀池以及位于一级沉淀池和二级沉淀池之间并与其相连通的助剂池，该助剂池内设有一个助剂隔板，该助剂隔板把助剂池分为前助剂室和后助剂室，该助剂隔板和助剂池之间留有通道，所述前助剂室的两侧壁分别沿其深度方向设有间隔布置的若干个导向隔条，每个导向隔条呈倾斜向下布置，所述一级沉淀池内的污泥回送至接触氧化池内。
所述助剂隔板包括外隔板和内隔板，该外隔板的顶部开设有内隔板可竖直插入其内的容纳腔，该外隔板的外侧壁上开设有与容纳腔相连通的竖直条形口，该内隔板通过一螺丝穿过竖直条形口将其可上下移动地锁固在外隔板上。
和现有技术相比，本实用新型产生的有益效果在于：本多级沉淀池结构设计理想，采用若干个导向隔条的设计，延长了沉淀液在前助剂室内停留时间，便于沉淀液和向前助剂室内增加的混凝剂(混凝剂有聚合氯化铝絮凝剂、聚丙烯酰胺助凝剂等)和沉淀液充分发生絮凝反应，而且每个导向隔条为倾斜向下设置，这样使得混凝剂和沉淀液反应后顺着导向隔条导向从上至下单方向的流向通道，不会影响后续增加的混凝剂作用效果。所述助剂隔板采用外隔板和内隔板的设计，使得通道的口径大小可以通过调节内隔板相对外隔板的竖直位置而实现口径大小的调节，从而进一步地控制前助剂室内的沉淀液向后助剂室内流动量，便于巡查员根据沉淀液处理情况及时对调整通道的口径大小进行调整，也便于日常清洗维护对前助剂室和后助剂室独立进行清洗维护。
