申请日2017.12.04
公开(公告)日2018.07.03
IPC分类号C02F1/52
摘要
应用于工业废水集中处理系统的混凝沉淀池，该混凝沉淀池由前后布置的混凝反应池体和与混凝反应池体一体成型的沉淀池体构成，该混凝反应池体沿其长度方向间隔布置的若干个混凝隔板，并且若干个混凝隔板的开口均上下错开布置，所述沉淀池体的内底部呈锥形结构。本混凝沉淀池结构设计理想，采用混凝反应池体和沉淀池体一体成型以及混凝反应池体内采用若干个混凝隔板的设计，使得其具有混凝反应功能的同时又具有沉淀的功能，混凝反应时间得到延长，混凝反应效果好，而且采用一体成型的设计，使得整体结构更加的牢固。
权利要求书
1.应用于工业废水集中处理系统的混凝沉淀池，其特征在于：该混凝沉淀池由前后布置的混凝反应池体和与混凝反应池体一体成型的沉淀池体构成，该混凝反应池体沿其长度方向间隔布置的若干个混凝隔板，并且若干个混凝隔板的开口均上下错开布置，所述沉淀池体的内底部呈锥形结构。
2.如权利要求1所述应用于工业废水集中处理系统的混凝沉淀池，其特征在于：所述混凝反应池体和沉淀池体的底部均采用三层结构，上层为素混凝土垫层，下层为钢筋混凝土层，并且素混凝土垫层和钢筋混凝土层之间还设有若干个混凝柱，相邻地混凝柱之间的间隙填设有碎石砂垫，中层为碎石砂垫和若干个混凝柱构成。
3.如权利要求1所述应用于工业废水集中处理系统的混凝沉淀池，其特征在于：所述混凝反应池体和沉淀池体的侧壁部均为内外两层结构，内层为钢筋混凝土层、外层为水泥砂浆层，该水泥砂浆层的外侧壁还涂设有聚氨酯防水涂料层。
说明书
应用于工业废水集中处理系统的混凝沉淀池
技术领域
本实用新型属于工业废水处理领域，尤其是指应用于工业废水集中处理系统的混凝沉淀池。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，特别是含有铬废水和压铸废水。现有混凝池的结构设计不够理想，功能单一，而且混凝反应效果不够理想，整体结构不够牢固。
实用新型内容
本实用新型提供应用于工业废水集中处理系统的混凝沉淀池，其主要目的在于克服现有混凝池的结构设计不够理想，功能单一，而且混凝反应效果不够理想等缺陷。
为解决上述技术问题，本实用新型采用如下技术方案：

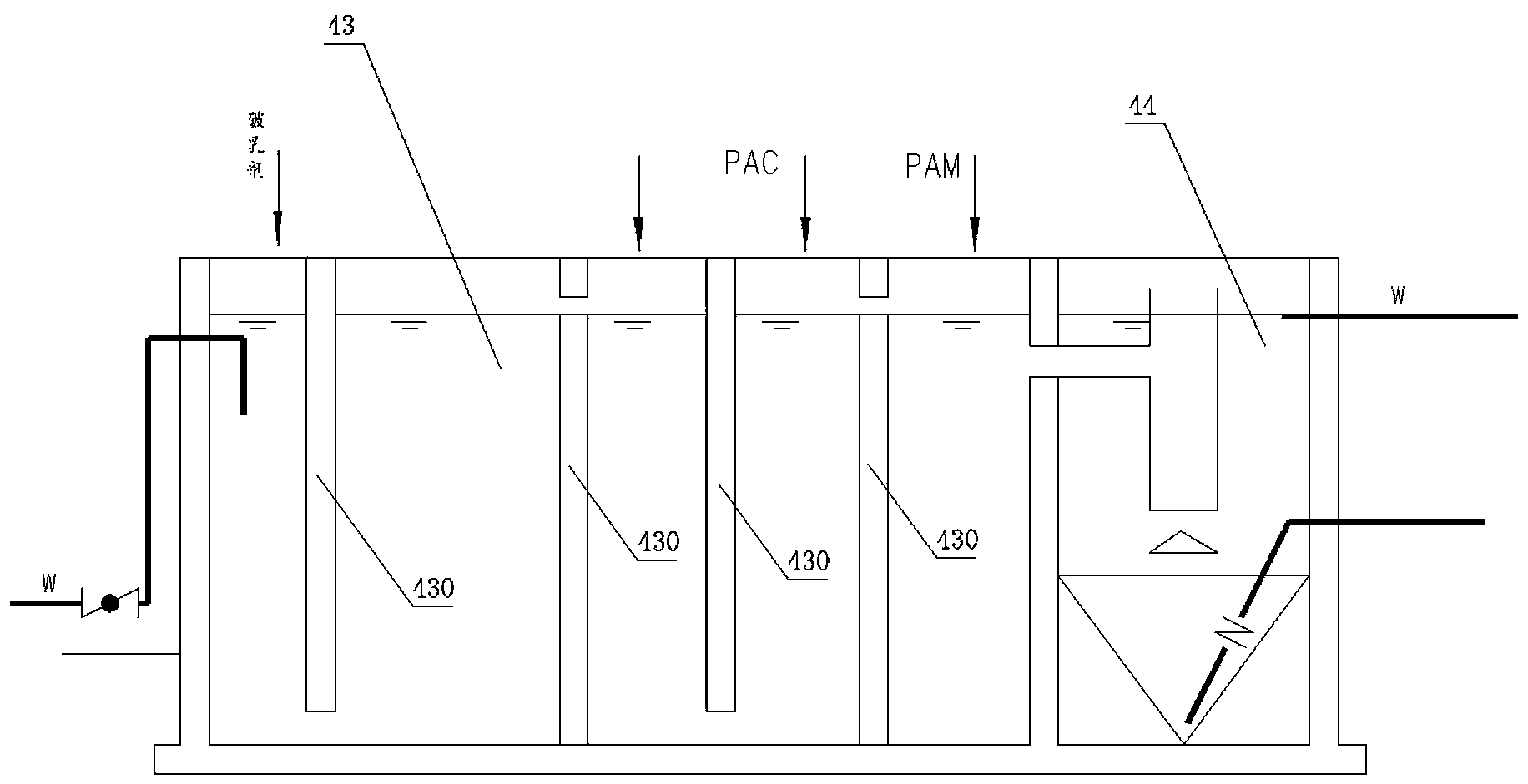

应用于工业废水集中处理系统的混凝沉淀池，该混凝沉淀池由前后布置的混凝反应池体和与混凝反应池体一体成型的沉淀池体构成，该混凝反应池体沿其长度方向间隔布置的若干个混凝隔板，并且若干个混凝隔板的开口均上下错开布置，所述沉淀池体的内底部呈锥形结构。
所述混凝反应池体和沉淀池体的底部均采用三层结构，上层为素混凝土垫层，下层为钢筋混凝土层，并且素混凝土垫层和钢筋混凝土层之间还设有若干个混凝柱，相邻地混凝柱之间的间隙填设有碎石砂垫，中层为碎石砂垫和若干个混凝柱构成。
所述混凝反应池体和沉淀池体的侧壁部均为内外两层结构，内层为钢筋混凝土层、外层为水泥砂浆层，该水泥砂浆层的外侧壁还涂设有聚氨酯防水涂料层。
和现有技术相比，本实用新型产生的有益效果在于：本混凝沉淀池结构设计理想，采用混凝反应池体和沉淀池体一体成型以及混凝反应池体内采用若干个混凝隔板的设计，使得其具有混凝反应功能的同时又具有沉淀的功能，混凝反应时间得到延长，混凝反应效果好，而且采用一体成型的设计，使得整体结构更加的牢固。
