申请日2017.12.04
公开(公告)日2018.07.13
IPC分类号C02F9/14; C02F103/32
摘要
泡菜、腌菜高盐废水零排放全回用处理系统涉及污水处理技术领域。包括通过管道依次连接的集水池、生化处理池、沉淀池、膜分离净化组件、脱盐淡化组件、淡水池、浓盐水池。所述生化处理池包括好氧生化池和厌氧生化池，好氧生化池设置在前，厌氧生化池设置在后。膜分离净化组件包括PTFE膜超滤组件和PVDF膜超滤组件，脱盐淡化组件为反渗透膜组件。本实用新型所产生的有益效果：本实用新型将好氧生化池、厌氧生化池均建于玻璃温室内，池温保持在25℃左右，有利于菌种繁殖。将好氧生化池设在前，厌氧生化池设在后，先氧化、硝化，后水解、反硝化，加快对废水中有机物的分解消解速度，可快速除氨氮。浓盐水回收再用，零排放无污染，淡化水引入好水系统，百分之百被回用。
权利要求书

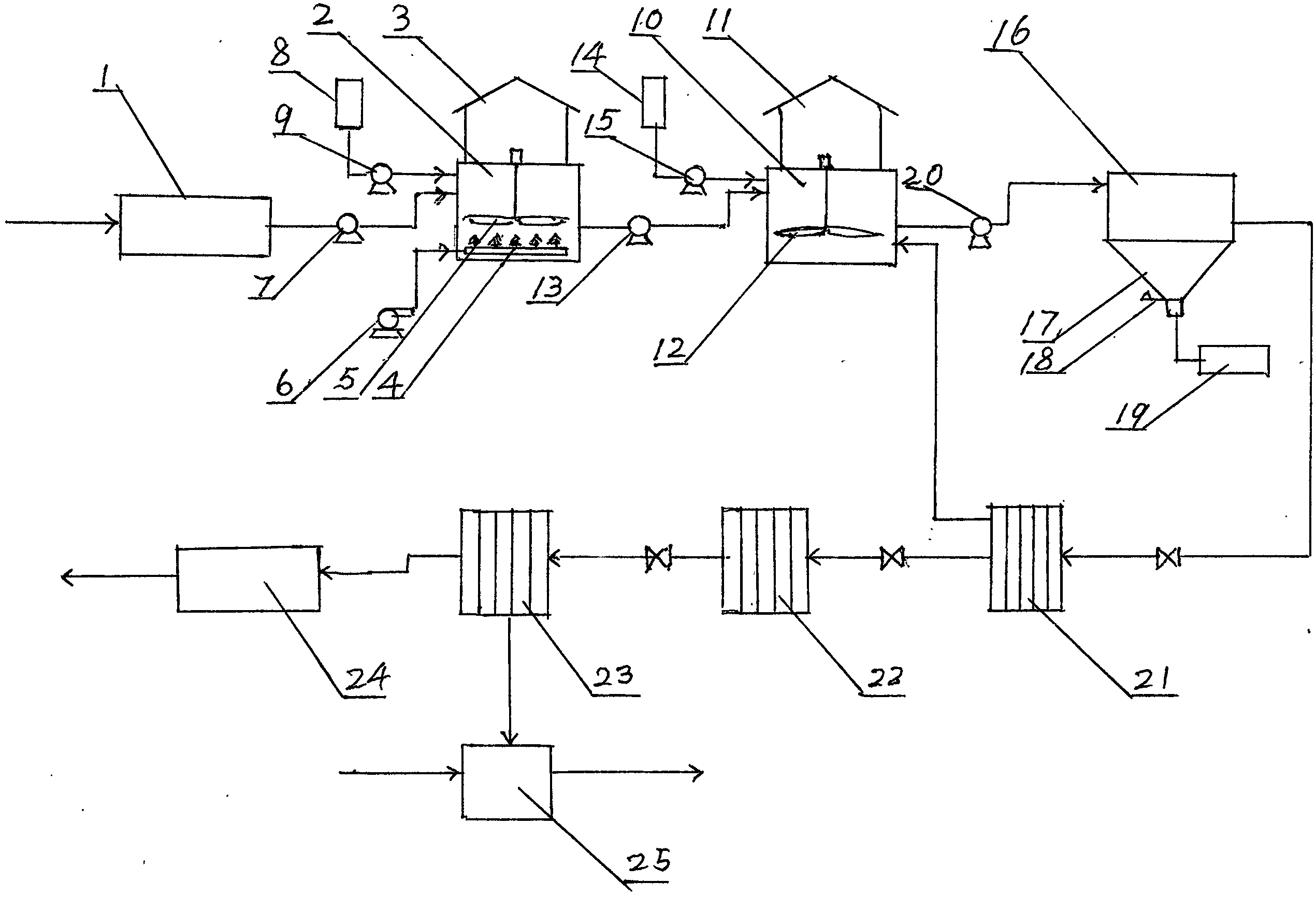

1.泡菜、腌菜高盐废水零排放全回用处理系统，包括通过管道依次连接的集水池(1)、生化处理池、沉淀池、膜分离净化组件、脱盐淡化组件、淡水池、浓盐水池，其特征在于：所述生化处理池包括好氧生化池(2)和厌氧生化池(10)，好氧生化池设置在前，厌氧生化池设置在后;膜分离净化组件包括PTFE膜超滤组件(21)和PVDF膜超滤组件(22)，脱盐淡化组件为反渗透膜组件(23)。
2.根据权利要求1所述泡菜、腌菜高盐废水零排放全回用处理系统，其特征是，所述好氧生化池(2)设于第一玻璃温室(3)内，厌氧生化池(10)设于第二玻璃温室(11)内，好氧生化池通过管道和第一药泵(9)连接第一菌罐(8)，厌氧生化池通过管道和第二药泵连接第二菌罐(14)。
3.根据权利要求1或2所述泡菜、腌菜高盐废水零排放全回用处理系统，其特征是，所述沉淀池(16)底部连接集泥斗(17)，集泥斗底部设有卸泥口并设有闸门(18)，卸泥口连接压滤机(19)。
4.根据权利要求3所述泡菜、腌菜高盐废水零排放全回用处理系统，其特征是，所述脱盐淡化反渗透膜组件连接淡水池(24)以及浓盐水池(25)。
说明书
泡菜、腌菜高盐废水零排放全回用处理系统
技术领域：
本实用新型涉及污水处理，主要涉及泡菜、腌菜所产生的高盐污水的处理系统。
背景技术：
山东盛产优质大白菜，是韩国进口泡菜的主要产地。另，国内有若干腌制菜的厂家。腌制菜和泡菜从清洗到腌制，将产生大量废水，腌制后排放的腌制废水，属高盐有机污水，废水含盐量为400-45000ppm，总盐平均达15000ppm左右，COD一般为1000——1500ppm，氨氮为70左右，不加处理的排放，其对土壤和地下水均将产生严重污染。目前，腌制菜和泡菜产生的有机污水，有的厂家仅采取粗滤、超滤、脱盐等处理，所含有机物得不到无害化处理，排放后继续造成污染。有的厂家尽管增加了微生物生化处理，以分解有机物和除氮，但效果不理想，原因多由于厌氧生化池设置在前、好氧生化池设置在后，先在厌氧池内无氧条件下将部分硝酸盐还原成氮气溢出(反硝化反应)，其后在好氧池内有氧条件下又将有机物中的氨氮氧化成硝酸盐(硝化反应)，有氧生化生成的氨氮氧化物硝酸盐将在未经过反硝化处理的情况下外排，这必将仍然造成氨氮污染。
再之，现有高盐污水处理系统其膜分离均采用现有普通超滤膜，未能将生化菌种有效分离回收利用，造成一定经济损失。由于上述诸原因，现有高盐污水处理系统达不到有害物质零排放和净化淡水全回用。
实用新型内容：
本实用新型之目的，是提供一种泡菜、腌菜高盐废水零排放全回用处理系统，使主要污水处理项目指标均符合或优于国标一级A排放标准，达到有害污水零排放，净化淡水百分之百被回用的目的。
为达上述目的，所采用的技术方案是，一种泡菜、腌菜高盐废水零排放全回用处理系统，包括通过管道依次连接的集水池、生化处理池、沉淀池、膜分离净化组件、脱盐淡化组件、淡水池、浓盐水池，特征是所述生化处理池包括好氧生化池2和厌氧生化池10，好氧生化池设置在前，厌氧生化池设置在后。膜分离净化组件包括PTFE膜超滤组件和PVDF膜超滤组件22，脱盐淡化组件为反渗透膜组件23。
本实用新型所产生的有益效果：
本实用新型将好氧生化池、厌氧生化池均建于玻璃温室内，池温保持在25℃左右，有利于菌种繁殖。特别又将好氧生化池设在前，厌氧生化池设在后，先氧化、硝化，后水解、反硝化，一方面加快对废水中有机物的分解消解速度，二方面可快速彻底除氨氮，不再造成氨氮污染。采用新产品PTFE膜，其具有永久亲水性，抗污染性，化学药剂耐受性，耐油耐有机溶剂，强度高使用寿命长，截流菌种、降低COD性能明显优于其他微滤、超滤膜。整个处理系统，采用优选设计，可快速降低水中COD，除氨氮效果好，截流菌种减少经济损失，脱盐膜脱盐效果好使用寿命长，浓盐水回收再用，零排放无污染，淡化水引入好水系统，百分之百被回用。
