申请日2017.12.04
公开(公告)日2018.07.17
IPC分类号C02F1/52; C02F1/58
摘要
本实用新型提供一种污水处理后置的连续自动加药除磷装置，包括两并排设置的沉淀池、一进水管路、一出水管路、一排泥管路、及一电控柜;每沉淀池内均设有一硫酸亚铁加药管、一加碱管、一位于液位下方的总磷在线监测探头和一空气搅拌管路，所述空气搅拌管路的出气口位于沉淀池底部，且该空气搅拌管路上设有一气泵，所述硫酸亚铁加药管和加碱管上分别设有一计量泵。本实用新型实现了对生化出水进行自动加药除磷的作用，从而节约了人工，且能够准确加药，保证除磷效果;且整个装置还具有工序简单、实现序批式反应沉淀的连续出水、提高除磷作业效率的特点。
权利要求书

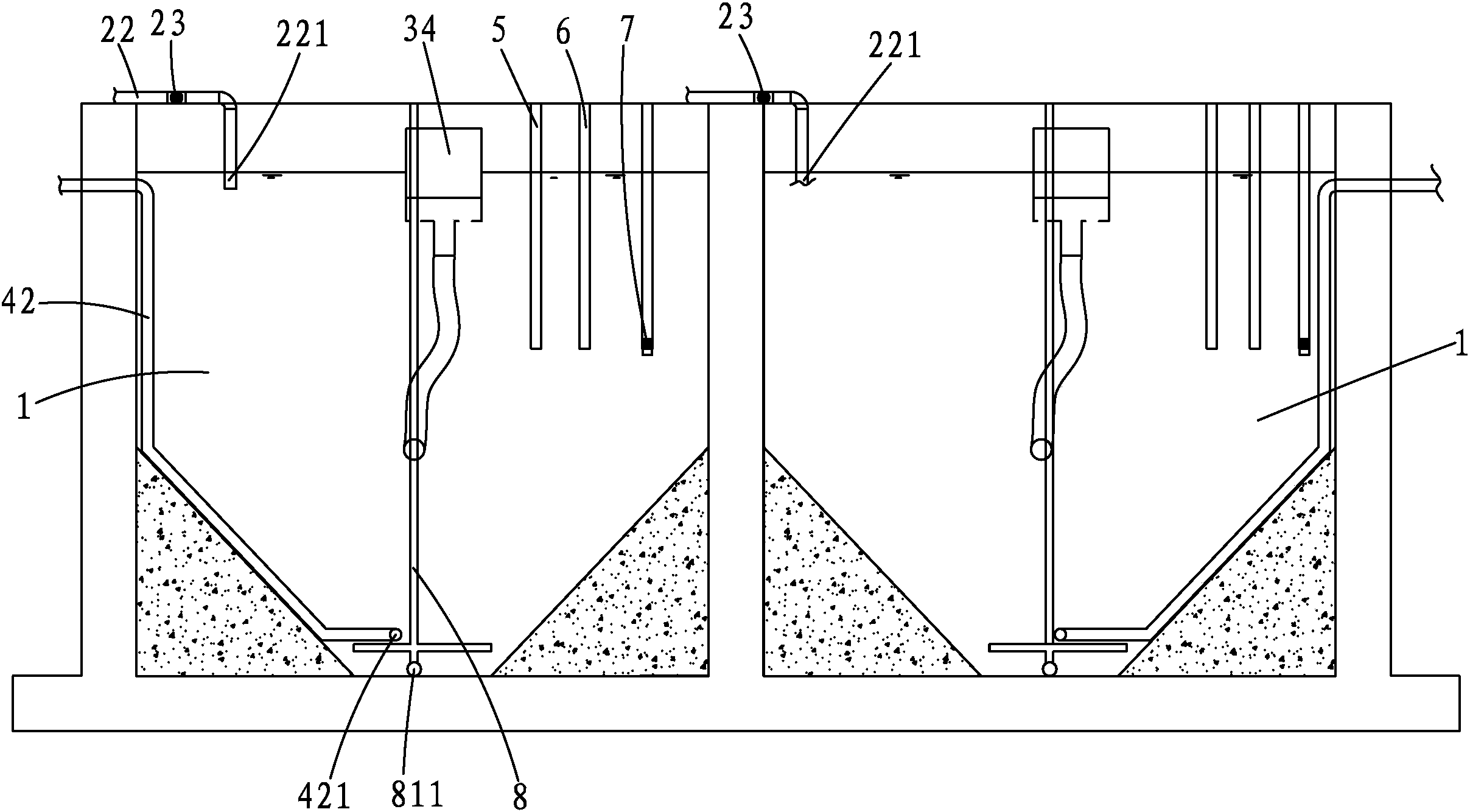

1.一种污水处理后置的连续自动加药除磷装置，其特征在于：包括两并排设置的沉淀池、一进水管路、一出水管路、一排泥管路、及一电控柜;
每所述沉淀池内均设有一硫酸亚铁加药管、一加碱管、一位于液位下方的总磷在线监测探头和一空气搅拌管路，所述空气搅拌管路的出气口位于沉淀池底部，且该空气搅拌管路上设有一气泵，所述硫酸亚铁加药管和加碱管上分别设有一计量泵;
所述进水管路包括一主进水管和两分别与主进水管连通的支水管，两所述支水管的出水端分别位于两沉淀池内，且两该支水管上分别设有进水控制阀;
所述出水管路包括一主出水管和两分别与主出水管连通的支出水管，两所述支出水管的进水端分别位于两沉淀池内并位于液位下方，两所述支出水管上分别设有出水控制阀;
所述排泥管路包括一主排泥管和两分别与主排泥管连通的支排泥管，两所述支排泥管的进泥端分别位于两沉淀池内底部，两所述支排泥管上分别设有排泥控制阀;
所述气泵、计量泵、总磷在线监测探头、进水控制阀、出水控制阀和排泥控制阀分别与电控柜连接。
2.根据权利要求1所述一种污水处理后置的连续自动加药除磷装置，其特征在于：两所述支出水管的进水端分别安装有一浮球滗水器。
3.根据权利要求1所述一种污水处理后置的连续自动加药除磷装置，其特征在于：所述硫酸亚铁加药管、加碱管和总磷在线监测探头分别位于沉淀池内上段。
4.根据权利要求1所述一种污水处理后置的连续自动加药除磷装置，其特征在于：所述空气搅拌管路由复数根并排间隔设置的空气搅拌管和一导气管组成，所述空气搅拌管与导气管连通，且所述空气搅拌管的出气端位于沉淀池底部，所述导气管上设有一所述气泵。
说明书
一种污水处理后置的连续自动加药除磷装置
【技术领域】
本实用新型属于污水处理领域，具体涉及一种污水处理后置的连续自动加药除磷装置。
【背景技术】
目前生活污水或者工业污水处理的标准大部分要达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A要求，即必须小于0.5mg/L。现有大部分污水处理是采用生化除磷为主，化学加药除磷为辅。因为有的时候根据水质水量的波动，出水的磷的含量波动非常大，为了保障出水水质的合格排放，需要在生化处理的后段加上加药除磷装置，用以对生化出水进行加药除磷。
现有加药除磷装置一般包括一具有搅拌桨的搅拌池和一沉淀池，搅拌池的出水口与沉淀池的进水口通过一输水管连接，将生化出水引入搅拌池中，并人工添加入硫酸亚铁盐和碱，即加药，然后启动搅拌桨搅拌均匀，之后将加药搅拌后的生化出水经由输水管输送至沉淀池内静置沉淀。该加药除磷装置虽然结构简单，但需要将加药搅拌与沉淀分开进行，工序较为繁琐;而且人工加药，不仅耗费人力，且无法进行准确加药，从而影响除磷的效果。
有鉴于此，研发出一种自动加药除磷装置，不仅工序简单，而且节约人工，能够准确加药，确保除磷效果，是从业人员所迫切期望地。
【实用新型内容】
本实用新型所要解决的技术问题在于提供一种污水处理后置的连续自动加药除磷装置。
本实用新型是通过以下技术方案解决上述技术问题的：一种污水处理后置的连续自动加药除磷装置，包括两并排设置的沉淀池、一进水管路、一出水管路、一排泥管路、及一电控柜;
每所述沉淀池内均设有一硫酸亚铁加药管、一加碱管、一位于液位下方的总磷在线监测探头和一空气搅拌管路，所述空气搅拌管路的出气口位于沉淀池底部，且该空气搅拌管路上设有一气泵，所述硫酸亚铁加药管和加碱管上分别设有一计量泵;
所述进水管路包括一主进水管和两分别与主进水管连通的支水管，两所述支水管的出水端分别位于两沉淀池内，且两该支水管上分别设有进水控制阀;
所述出水管路包括一主出水管和两分别与主出水管连通的支出水管，两所述支出水管的进水端分别位于两沉淀池内并位于液位下方，两所述支出水管上分别设有出水控制阀;
所述排泥管路包括一主排泥管和两分别与主排泥管连通的支排泥管，两所述支排泥管的进泥端分别位于两沉淀池内底部，两所述支排泥管上分别设有排泥控制阀;
所述气泵、计量泵、总磷在线监测探头、进水控制阀、出水控制阀和排泥控制阀分别与电控柜连接。
进一步地，两所述支出水管的进水端分别安装有一浮球滗水器。
进一步地，所述硫酸亚铁加药管、加碱管和总磷在线监测探头分别位于沉淀池内上段。
进一步地，所述空气搅拌管路由复数根并排间隔设置的空气搅拌管和一导气管组成，所述空气搅拌管与导气管连通，且所述空气搅拌管的出气端位于沉淀池底部，所述导气管上设有一所述气泵。
本实用新型一种污水处理后置的连续自动加药除磷装置的有益效果在于：通过各部件的配合，实现了对生化出水进行自动加药除磷的作用，从而节约了人工，且能够准确加药，保证除磷效果;且整个装置使得搅拌与沉淀一体化，使工序简单;另外，两个沉淀池能够使得除磷作业交替进行，实现序批式反应沉淀的连续出水，提高除磷作业效率。
