申请日2018.01.08
公开(公告)日2018.09.07
IPC分类号B01D37/04
摘要
一种可自动控制液位的水处理系统过滤器，它包括进水管、过滤器本体、滤料层、排水管，排水管出口安装有一个排水阀门，在排水阀门后面的管道上设置一个倒U型弯头，倒U型弯头的高度为高出过滤器本体内滤料层100mm。本装置结构简单，适用于所有形式的过滤器的空气擦洗工作，在过滤器空气擦洗时，不需要在现场进行监视，直接打开排水阀门，进行排水，待排水管道不出水时，关闭排水阀门即可进行下一步的操作，避免了原来阀门开度不准确、现场监督不到位，而出现液位过高和过低现象，进一步降低了职工的劳动强度，节约了人工费和材料费，保证了可靠的擦洗效果，另外，通过此种控制也便于实行设备自动化操作。
权利要求书
1.一种可自动控制液位的水处理系统过滤器，它包括进水管、过滤器本体、滤料层、排水管，排水管上安装有一个排水阀门，其特征在于：在排水阀门后面的管道上设置一个倒U型弯头，倒U型弯头的高度为高出过滤器本体内滤料层100mm。
说明书
可自动控制液位的水处理系统过滤器
技术领域
本实用新型涉及一种水处理系统的大型过滤器，特别是一种在空气擦洗时可自动控制液位的水处理系统过滤器。
背景技术
目前一些水处理系统的过滤器在运行一段时后，就要定期进行反洗，在进行空气擦洗的操作中，要求水面高度在滤料上面100m左右，而设备放水管的直径为DN250，由于放水管径较大，滤料上层水面液位满足运行要求100m，很难控制。为此液位的控制一般要有两名操作人员共同完成，一名现场操作放水阀，一名要通过过滤器本体上的视镜来观察液位的变化，以保证空气擦洗时的液位要求。但是由于放水时阀门开度不能把握，很难控制合适的液位，经常出现液位过低，要重新启动设备进行注水，增加了工作量和延长了反洗的时间。
发明内容
本实用新型的目的是设计一种可自动控制液位的水处理系统过滤器，以满足水处理系统过滤器在定期进行反洗的空气擦洗操作中，能够实现液位自动控制，不用担心会出现液位过高或过低现象，一名操作人员可轻松完成此工作。

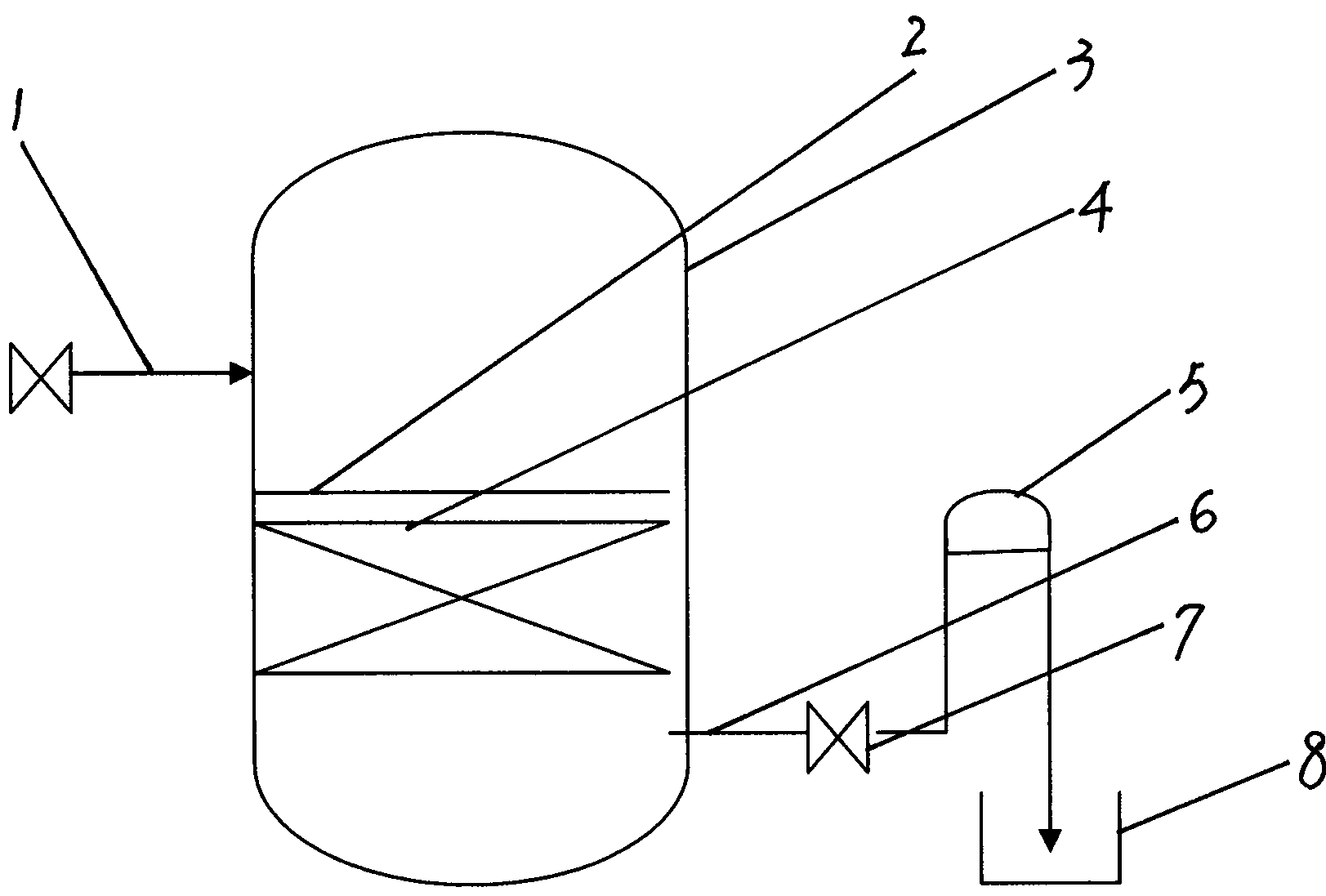

实现本实用新型目的所采用的方案是:它包括进水管、过滤器本体、滤料层、排水管，排水管上安装有一个排水阀门，在排水阀门后面的管道上设置一个倒U型弯头，倒U型弯头的高度为高出过滤器本体内滤料层100mm。
本实用新型的积极效果是：结构简单，适用于所有形式的过滤器的空气擦洗工作，在过滤器空气擦洗时，不需要在现场进行监视，直接打开排水阀门，进行排水，待排水管道不出水时，关闭排水阀门即可进行下一步的操作，避免了原来阀门开度不准确、现场监督不到位，而出现液位过高和过低现象，进一步降低了职工的劳动强度，节约了人工费和材料费，保证了可靠的擦洗效果，另外，通过此种控制也便于实行设备自动化操作。
