申请日2018.01.08
公开(公告)日2018.09.18
IPC分类号B01F7/00
摘要
本实用新型属于机械设备技术领域，具体涉及一种用于水处理行业的新型潜水搅拌机，包括电机和叶轮，其特征在于所述电机和叶轮通过减速机构联接;所述减速机构包括壳体，壳体内固定有内齿圈，内齿圈与过渡齿轮啮合，过渡齿轮与中心齿轮啮合，中心齿轮通过啮合套联接电机轴，过渡齿轮通过固定销与输出轴联接，输出轴带动叶轮转动。本实用新型具有体积小，重量轻，能耗低等优点。
权利要求书
1.一种用于水处理行业的新型潜水搅拌机，包括电机和叶轮，其特征在于所述电机和叶轮通过减速机构联接;所述减速机构包括壳体，壳体内固定有内齿圈，内齿圈与过渡齿轮啮合，过渡齿轮与中心齿轮啮合，中心齿轮通过啮合套联接电机轴，过渡齿轮通过固定销与输出轴联接，输出轴带动叶轮转动。
2.如权利要求1所述用于水处理行业的新型潜水搅拌机，其特征在于所述电机采用4级电机。
说明书
一种用于水处理行业的新型潜水搅拌机
技术领域
本实用新型属于机械设备技术领域，具体涉及一种用于水处理行业的新型潜水搅拌机。
背景技术
目前水处理行业市场上通用的潜水搅拌机，是电机直接带动叶轮旋转，如附图1所示，市场上通用的潜水搅拌机结构形式;包括：1-电机、2-叶轮，电机直接和叶轮连接。
现有的潜水搅拌机，在有些环境下要求低转速，故电机只能采用12级电机。因此相同输出条件下，电机需较大功率;如采用普通减速机减速，存在体积大，重量重的缺陷。
发明内容
本实用新型的目的就是为了解决上述问题，而提供的一种体积小，重量轻，低能耗的新型潜水搅拌机。

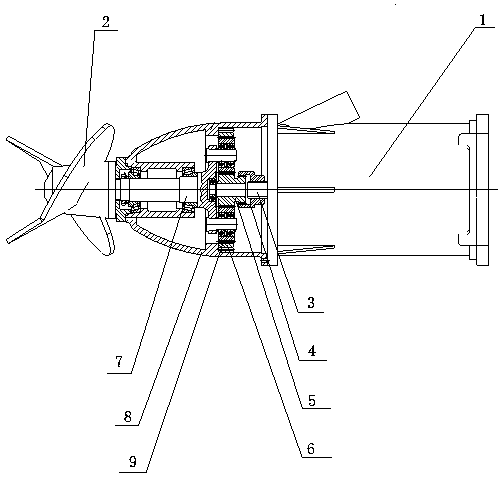

本实用新型的主要技术方案：用于水处理行业的新型潜水搅拌机，包括电机和叶轮，其特征在于所述电机和叶轮通过减速机构联接;所述减速机构包括壳体，壳体内固定有内齿圈，内齿圈与过渡齿轮啮合，过渡齿轮与中心齿轮啮合，中心齿轮通过啮合套联接电机轴，过渡齿轮通过固定销与输出轴联接，输出轴带动叶轮转动。
本实用新型电机和叶轮之间加装新型减速机构，这样电机可以采用4级电机，在相同的输出条件下，可以采用小功率电机;从而满足叶轮输出低转速的要求。
本实用新型具有体积小，重量轻，能耗低等优点。
