申请日2018.01.08
公开(公告)日2018.09.21
IPC分类号C02F3/02; C02F3/10; C02F3/34; C02F101/16
摘要
本实用新型提出了一种用于水处理的网箱式移动生物床，其特征在于：包括设有通水孔的网箱，所述网箱内底部固定有若干个曝气用的散气石或者曝气盘，所述网箱内放置有生物填料，所述生物填料的孔径大于网箱上通水孔的孔径，所述生物填料的比重接近水的比重。本实用新型目的在于提供一种用于水处理、水产养殖等需要进行生物化学处理的网箱式移动生物床。
权利要求书

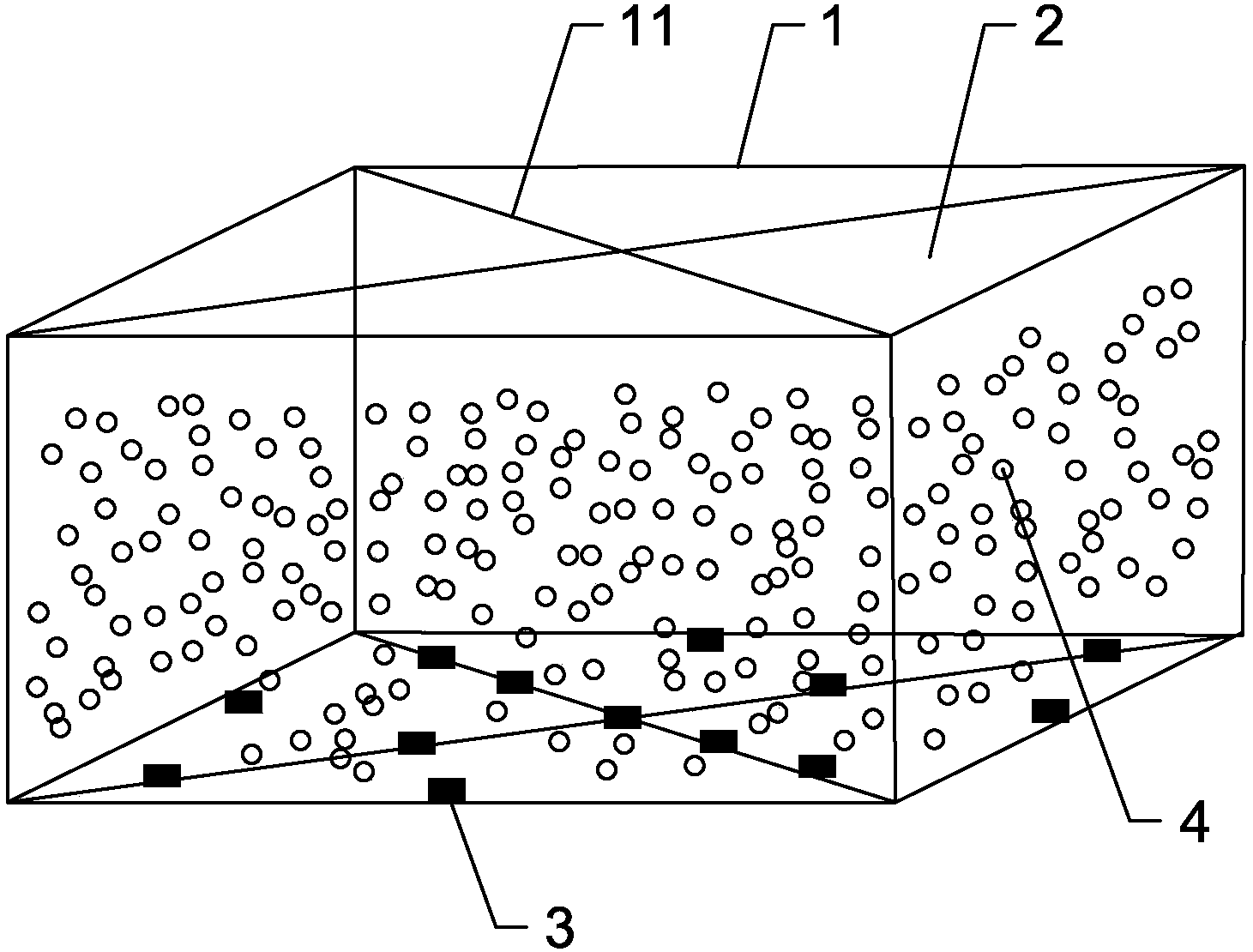

1.一种用于水处理的网箱式移动生物床，其特征在于：包括设有通水孔的网箱，所述网箱内底部固定有若干个曝气用的散气石或者曝气盘，所述网箱内放置有生物填料，所述生物填料的孔径大于网箱上通水孔的孔径，所述生物填料的比重接近水的比重。
2.根据权利要求1所述的一种用于水处理的网箱式移动生物床，其特征在于：所述网箱包括框架和纱网，所述纱网包裹框架设置，所述通水孔即为纱网上的网孔。
3.根据权利要求2所述的一种用于水处理的网箱式移动生物床，其特征在于：所述框架采用耐腐蚀材料制成。
4.根据权利要求2或3所述的一种用于水处理的网箱式移动生物床，其特征在于：所述框架采用塑料材料制成且呈正方体型。
5.根据权利要求2或3所述的一种用于水处理的网箱式移动生物床，其特征在于：所述框架上下两面上设有相互交错的加强杆，所述散气石或者曝气盘设置在框架内底部的加强杆上。
说明书
一种用于水处理的网箱式移动生物床
技术领域
本实用新型涉及一种应用于水处理、水产养殖等需要进行生物化学处理的领域的网箱式移动生物床。
背景技术
现有技术对污水处理大多数仍采用的是传统流动床和生物接触氧化法，需要单独建造构造物及系统，在使用过程中操作不灵活，占地面积大。对于传统的污水处理设备，冲击负荷以及温度变化对工艺流程影响较大，造成运行性能不稳定，操作不安全等问题，同时还存在曝气装置不易维修与管理的问题。传统的生物池有堵塞，生物池的容积不能够得到充分的利用，效率低，整个装置的使用寿命比较短，需要定期的进行维修与更换，生产成本高。
实用新型内容
基于上述问题，本实用新型目的在于提供一种用于水处理、水产养殖等需要进行生物化学处理的网箱式移动生物床。
针对以上问题，提供了如下技术方案：一种用于水处理的网箱式移动生物床，其特征在于：包括设有通水孔的网箱，所述网箱内底部固定有若干个曝气用的散气石或者曝气盘，所述网箱内放置有生物填料，所述生物填料的孔径大于网箱上通水孔的孔径，所述生物填料的比重接近水的比重。
本实用新型进一步设置为：所述网箱包括框架和纱网，所述纱网包裹框架设置，所述通水孔即为纱网上的网孔。
本实用新型进一步设置为：所述框架采用耐腐蚀材料制成。
本实用新型进一步设置为：所述框架采用塑料材料制成且呈正方体型。
本实用新型进一步设置为：所述框架上下两面上设有相互交错的加强杆，所述散气石或者曝气盘设置在框架内底部的加强杆上。
本实用新型的有益效果：本技术方案提供的网箱式移动生物床用于水处理、水产养殖等需要进行生物化学处理的污水;该网箱式移动生物床在使用时，整个网箱式移动生物床浸没于需要处理的水中，当有水流经过则会效果更好;向散气石或者曝气盘中通入气体，使其向水中曝气，气体向上浮，带动水流向上移动，从而带动生物填料在网箱式移动生物床的框架和纱网所构成的空间里悬浮翻滚;此时可接种硝化细菌，使其在生物填料上大量附着繁殖，硝化水中的氨氮、亚硝酸盐、硫化氢等有毒有害物质，从而达到净化和处理水的作用。该网箱式移动生物床使用方便，结构简单，造价低，净化效果好，易于推广。
