申请日2018.01.08
公开(公告)日2018.09.21
IPC分类号C02F9/04
摘要
本实用新型提供一种微生物型污水处理装置，涉及污水处理领域。该微生物型污水处理装置，包括壳体，所述壳体的内部从左到右依次固定连接有第一隔板和第二隔板，且第一隔板和第二隔板将壳体的内部从左到右依次分隔为杂质过滤室、微生物处理室和混凝处理室，且第一隔板和第二隔板上分别开设有第一通孔和第二通孔，所述壳体的顶部插接有污水进入管，且污水进入管延伸至杂质过滤室的内部，所述杂质过滤室的内部从下到上依次填充有砾石层、木炭颗粒层和棉絮层，所述壳体的顶部并且对应微生物处理室的位置固定安装有气泵。该微生物型污水处理装置，在对有机物处理的同时还可以将污水中的石子及悬浮物进行处理，处理质量高，可靠性强。
权利要求书

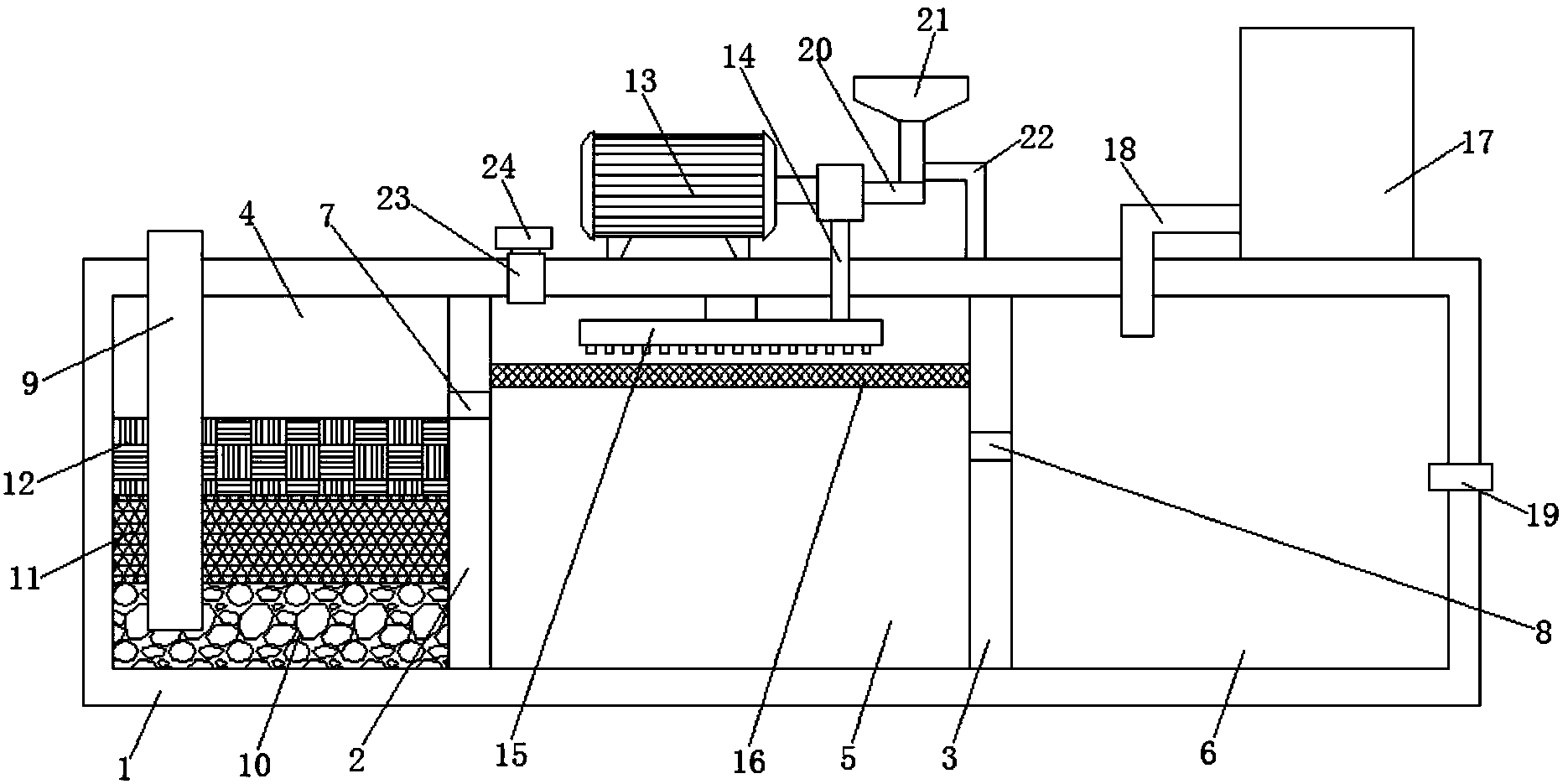

1.一种微生物型污水处理装置，包括壳体(1)，其特征在于：所述壳体(1)的内部从左到右依次固定连接有第一隔板(2)和第二隔板(3)，且第一隔板(2)和第二隔板(3)将壳体(1)的内部从左到右依次分隔为杂质过滤室(4)、微生物处理室(5)和混凝处理室(6)，且第一隔板(2)和第二隔板(3)上分别开设有第一通孔(7)和第二通孔(8)，所述壳体(1)的顶部插接有污水进入管(9)，且污水进入管(9)延伸至杂质过滤室(4)的内部，所述杂质过滤室(4)的内部从下到上依次填充有砾石层(10)、木炭颗粒层(11)和棉絮层(12)，所述壳体(1)的顶部并且对应微生物处理室(5)的位置固定安装有气泵(13)，所述气泵(13)的出气口通过连接管(14)与微生物处理室(5)内壁顶部安装的喷气盘(15)连通，所述微生物处理室(5)的内部并且位于喷气盘(15)的底部固定连接有微生物黏附板(16)，所述壳体(1)的顶部并且对应混凝处理室(6)的位置固定安装有顶部呈开口状的混凝剂箱(17)，所述混凝剂箱(17)左侧的底部与出料管(18)的一端连通，所述出料管(18)的另一端贯穿壳体(1)且延伸至混凝处理室(6)的内部，所述壳体(1)的右侧连通有出水管(19)。
2.根据权利要求1所述的一种微生物型污水处理装置，其特征在于：所述气泵(13)的进气口通过进气管(20)与集气斗(21)的底部连通，所述集气斗(21)通过L型杆(22)与壳体(1)的顶部固定连接。
3.根据权利要求1所述的一种微生物型污水处理装置，其特征在于：所述喷气盘(15)的底部设置有呈环形阵列排布的喷气嘴。
4.根据权利要求1所述的一种微生物型污水处理装置，其特征在于：所述壳体(1)的顶部并且对应微生物处理室(5)的位置插接有添加管(23)，且添加管(23)位于气泵(13)的左侧，所述添加管(23)的顶部插接有管道塞(24)。
5.根据权利要求1所述的一种微生物型污水处理装置，其特征在于：所述污水进入管(9)的底部延伸至砾石层(10)的内部。
6.根据权利要求1所述的一种微生物型污水处理装置，其特征在于：所述第一隔板(2)上的第一通孔(7)位于微生物黏附板(16)的下方，且第二隔板(3)上的第二通孔(8)位于第一通孔(7)的下方，所述第一通孔(7)位于棉絮层(12)的上方。
说明书
一种微生物型污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种微生物型污水处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。
城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。
由于生活污水中含有很多有机物，因此大多数采用微生物型污水处理装置对生活污水进行处理，微生物能从污水中获取养分，同时降解和利用有害物质，从而使污水得到净化。但是目前的微生物型污水处理装置只能处理污水中的有机物，无法对污水中的石子和悬浮物进行处理，处理质量差。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种微生物型污水处理装置，解决了目前微生物型污水处理装置处理质量差的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种微生物型污水处理装置，包括壳体，所述壳体的内部从左到右依次固定连接有第一隔板和第二隔板，且第一隔板和第二隔板将壳体的内部从左到右依次分隔为杂质过滤室、微生物处理室和混凝处理室，且第一隔板和第二隔板上分别开设有第一通孔和第二通孔，所述壳体的顶部插接有污水进入管，且污水进入管延伸至杂质过滤室的内部，所述杂质过滤室的内部从下到上依次填充有砾石层、木炭颗粒层和棉絮层，所述壳体的顶部并且对应微生物处理室的位置固定安装有气泵，所述气泵的出气口通过连接管与微生物处理室内壁顶部安装的喷气盘连通，所述微生物处理室的内部并且位于喷气盘的底部固定连接有微生物黏附板，所述壳体的顶部并且对应混凝处理室的位置固定安装有顶部呈开口状的混凝剂箱，所述混凝剂箱左侧的底部与出料管的一端连通，所述出料管的另一端贯穿壳体且延伸至混凝处理室的内部，所述壳体的右侧连通有出水管。
优选的，所述气泵的进气口通过进气管与集气斗的底部连通，所述集气斗通过L型杆与壳体的顶部固定连接。
优选的，所述喷气盘的底部设置有呈环形阵列排布的喷气嘴。
优选的，所述壳体的顶部并且对应微生物处理室的位置插接有添加管，且添加管位于气泵的左侧，所述添加管的顶部插接有管道塞。
优选的，所述污水进入管的底部延伸至砾石层的内部。
优选的，所述第一隔板上的第一通孔位于微生物黏附板的下方，且第二隔板上的第二通孔位于第一通孔的下方，所述第一通孔位于棉絮层的上方。
(三)有益效果
本实用新型提供了一种微生物型污水处理装置。具备以下有益效果：
1、该微生物型污水处理装置，通过在壳体的内部设置第一隔板和第二隔板，第一隔板和第二隔板将壳体的内部分隔为杂质过滤室、微生物处理室和混凝处理室，杂质过滤室对污水中的杂质进行处理，微生物处理室对污水中的有机物进行分解，混凝处理室对污水中难以沉淀的悬浮物等胶体进行凝聚下沉，在对有机物处理的同时还可以将污水中的石子及悬浮物进行处理，处理质量高，可靠性强。
2、该微生物型污水处理装置，通过壳体的顶部设置有添加管，并在添加管的顶部设置管道塞，同时混凝剂箱的顶部呈开口状，有效的实现了在微生物不足和混凝剂不足时进行添加，操作简单，方便实用。
