申请日2018.01.08
公开(公告)日2018.11.09
IPC分类号C02F3/30
摘要
本实用新型公开了一体式MBR陶瓷膜污水处理设备，包括缺氧池、好氧池、污泥池和设备间，还包括MBR陶瓷膜池，所述MBR陶瓷膜池内设有MBR陶瓷膜，其中MBR陶瓷膜池上端设有产水口。本实用新型设备结构紧凑、体积小、占地面积小、地埋式结构、可移动、便于绿化且无蚊蝇滋生、操作简单、施工方便、无需特殊维护、设备自我保护性好。
权利要求书
1.一体式MBR陶瓷膜污水处理设备，包括缺氧池、好氧池、污泥池和设备间，其特征在于：还包括MBR陶瓷膜池，所述MBR陶瓷膜池内设有MBR陶瓷膜，其中MBR陶瓷膜池上端设有产水口;所述缺氧池和好氧池底部设有连通孔，其中缺氧池顶部设有污水入口，所述好氧池与MBR陶瓷膜池底部设有连通孔，其中缺氧池、好氧池和MBR陶瓷膜池底部分别设有排泥口，所述排泥口分别与污泥池连接;所述好氧池和MBR陶瓷膜池池底设有微孔曝气盘，其中微孔曝气盘连接微孔曝气管，所述设备间设有空气压缩机和水泵，其中微孔曝气管端部连接空气压缩机，其中水泵连接产水口。
2.根据权利要求1所述的一体式MBR陶瓷膜污水处理设备，其特征在于：所述MBR陶瓷膜固定在膜池导轨上，所述膜池导轨可以沿MBR陶瓷膜池上下移动。
3.根据权利要求2所述的一体式MBR陶瓷膜污水处理设备，其特征在于：所述MBR陶瓷膜设置成百叶状。
4.根据权利要求1～3任一项所述的一体式MBR陶瓷膜污水处理设备，其特征在于：所述污泥池设有污泥池排水口和排泥泵连接管，其中排泥泵连接管与水泵连接。
说明书
一体式MBR陶瓷膜污水处理设备
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一体式MBR陶瓷膜污水处理设备。
背景技术
随着我国经济的发展、城市化进程的推进，水资源短缺，水污染加剧的情况日趋严峻，污水处理与回用的要求日益迫切，传统集中式污水处理由于存在污水收集难、管网投资高、占地面积大、建造周期长等突出问题，严重制约了污水处理率和COD减排量，在此情况下，分散式污水处理集成技术设备成为集中式污水处理的有益且必需的补充措施。
分散式污水处理设备可以应用于住宅小区、乡镇农村、风景名胜区、高速公路服务区、机场、码头、工矿企业、其他污水难以收集的场所及尚未建设市政排污管网的区域的污水，处理后出水达到生活杂用水标准。
现有分散式污水处理设备，有的仅采用单一的好氧生化处理工艺，脱氮除磷不理想;有的采用单一曝气方式，能耗偏高;有的采用人工湿地等植物处理法，占地太大，受气候影响，运行不稳定;有的设备集成度不高，处理效果差;针对上述情况，通过反复的实践探索，自主研发了一系列以污水的达标排放和资源化回收利用为目的，针对中、低浓度分散式有机污水处理的集成技术设备。
实用新型内容
本实用新型的目的在于针对现有技术的缺点，研发一种一体化MBR污水处理设备，MBR污水处理设备的核心部件是膜生物反应器(MBR)，是膜分离技术与生物技术有机结合的新型废水处理技术。

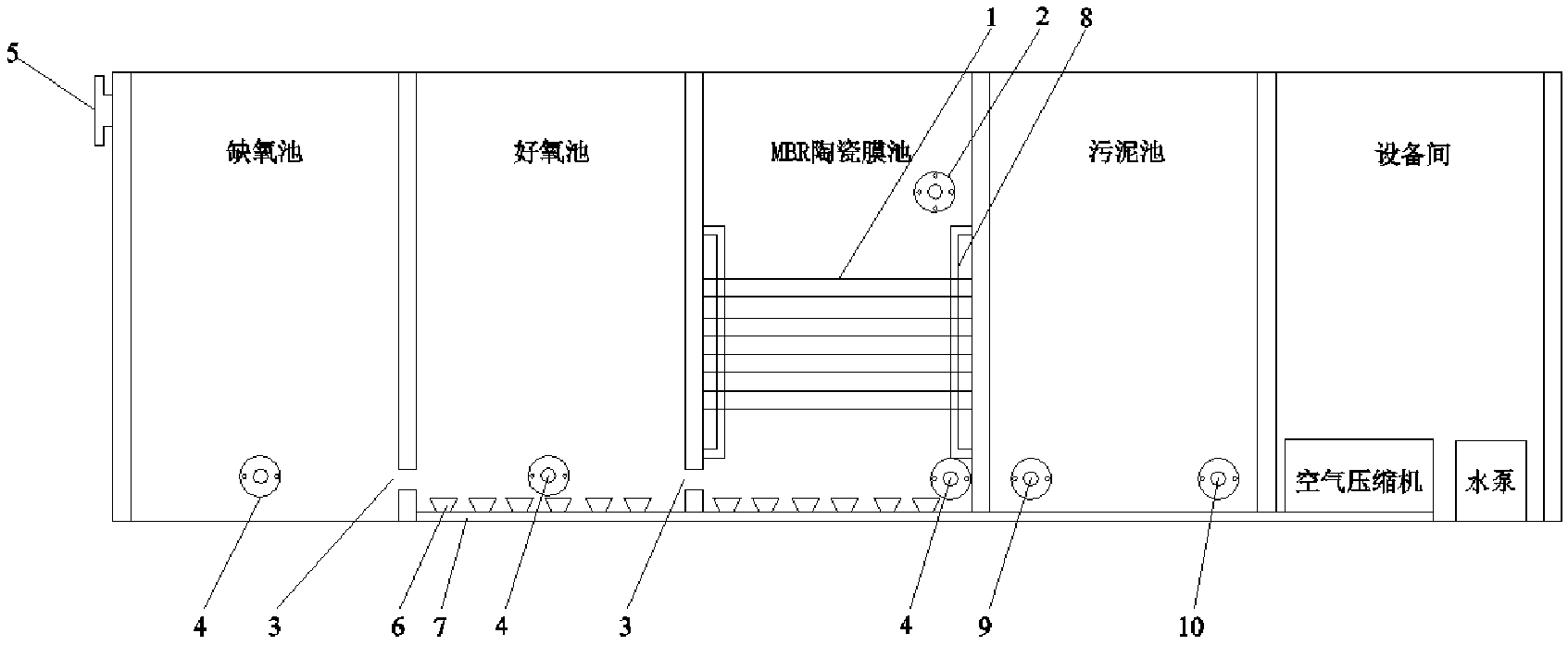

本实用新型的技术方案为：一体式MBR陶瓷膜污水处理设备，包括缺氧池、好氧池、污泥池和设备间，还包括MBR陶瓷膜池，所述MBR陶瓷膜池内设有MBR陶瓷膜，其中MBR陶瓷膜池上端设有产水口。
优选的，所述缺氧池和好氧池底部设有连通孔，其中缺氧池顶部设有污水入口，所述好氧池与MBR陶瓷膜池底部设有连通孔，其中缺氧池、好氧池和MBR陶瓷膜池底部分别设有排泥口，所述排泥口分别与污泥池连接。
优选的，所述好氧池和MBR陶瓷膜池池底设有微孔曝气盘，其中微孔曝气盘连接微孔曝气管，所述设备间设有空气压缩机和水泵，其中微孔曝气管端部连接空气压缩机，其中水泵连接产水口。
优选的，所述MBR陶瓷膜固定在膜池导轨上，所述膜池导轨可以沿MBR陶瓷膜池上下移动。
优选的，所述MBR陶瓷膜设置成百叶状。
优选的，所述污泥池设有污泥池排水口和排泥泵连接管，其中排泥泵连接管与水泵连接。
相对于现有技术，本实用新型的优点在于：
(1)本实用新型设备结构紧凑、体积小、占地面积小、地埋式结构、可移动、便于绿化且无蚊蝇滋生、操作简单、施工方便、无需特殊维护、设备自我保护性好;
(2)本实用新型设备有机污染物去除率高、出水水质稳定、处理水质好、达到排放标准要求;
(3)本实用新型设备可根据原水水质进行灵活配置，使该设备具有广泛的适用性。
