申请日2018.01.08
公开(公告)日2018.09.25
IPC分类号B01D29/56; B01D29/01
摘要
本实用新型提供了一种有机颜料生产废水过滤处理装置，其包括废水池，废水池内安装有第一管路，第一管路上安装有抽水部件，第一管路连接至中转水箱，中转水箱内安装有多个第一过滤部件，中转水箱通过第二管路连接过滤箱，过滤箱设置有多个第二过滤部件，过滤箱通过第三管路连接储水箱。本实用新型相较于现有技术可以有效地提高颜料生产废水的过滤效率和过滤效果。
权利要求书
1.一种有机颜料生产废水过滤处理装置，其特征在于，包括废水池(1)，所述废水池(1)内安装有第一管路(11)，所述第一管路(11)上安装有抽水部件(12)，所述第一管路(11)连接至中转水箱(2)，所述中转水箱(2)内安装有多个第一过滤部件(21)，所述中转水箱(2)通过第二管路(22)连接过滤箱(3)，所述过滤箱(3)设置有多个第二过滤部件(31)，所述过滤箱(3)通过第三管路(32)连接储水箱(4)。
2.根据权利要求1所述的一种有机颜料生产废水过滤处理装置，其特征在于，所述第一过滤部件(21)为水平布置的过滤板。
3.根据权利要求1所述的一种有机颜料生产废水过滤处理装置，其特征在于，所述第二过滤部件(31)为垂直布置的过滤板。
4.根据权利要求1所述的一种有机颜料生产废水过滤处理装置，其特征在于，所述中转水箱(2)的底部安装有两对称布置的第一导流块(23)，两所述第一导流块(23)之间形成导流槽(24)。
5.根据权利要求1或4所述的一种有机颜料生产废水过滤处理装置，其特征在于，所述中转水箱(2)的底部通过第四管路(25)连接至所述第二管路(22)上。
6.根据权利要求1所述的一种有机颜料生产废水过滤处理装置，其特征在于，所述储水箱(4)的侧壁上设置有环状的第二导流块(41)。
说明书
一种有机颜料生产废水过滤处理装置
技术领域
本实用新型涉及一种废水处理装置，具体涉及一种有机颜料生产废水过滤处理装置。
背景技术
目前，为了实现社会的节能减排的目标，很多工厂都已经安装了用于车间用水过滤的水循环过滤装置，以达到节省水能的目的，同时也可以给工厂节省开支，降低生产成本。
在目前的颜料生产企业中，其颜料生产所产生的废水也需要通过水处理装置进行过滤处理。传统的过滤装置基本上都是通过过滤器实现过滤，但是颜料生产产生的废水内废料含量较高，传统的过滤装置在应用于颜料生产的废水处理时，在过滤效率和过滤效果上具有劣势。
实用新型内容
鉴于此，本实用新型提供了一种可以有效地提高颜料生产废水过滤效率和过滤效果的有机颜料生产废水过滤处理装置。

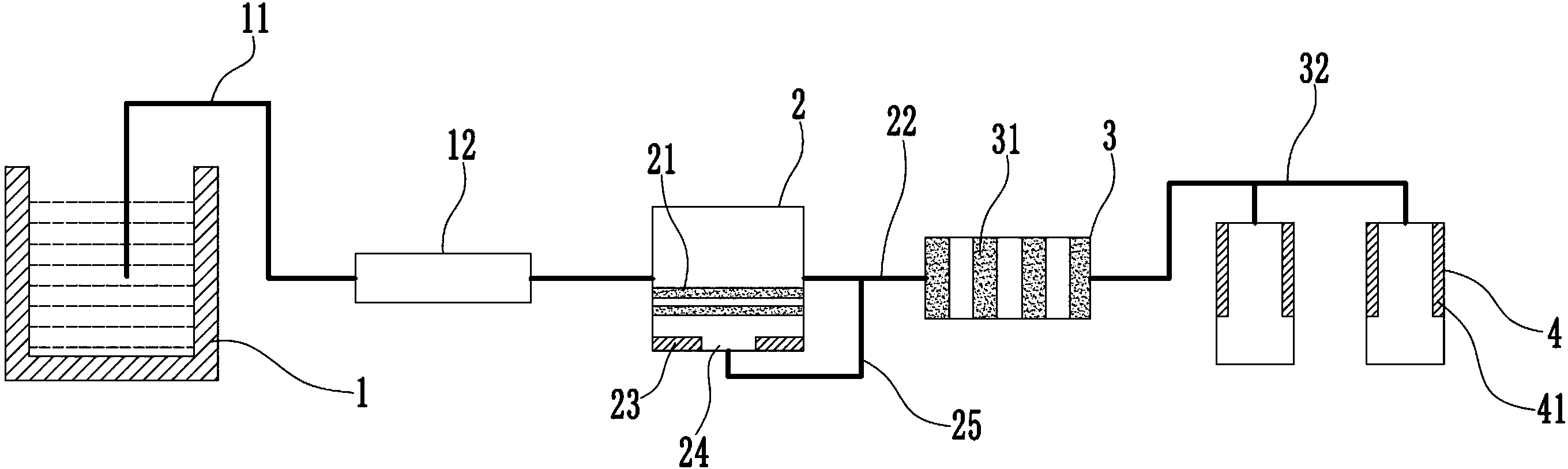

本实用新型提供了一种有机颜料生产废水过滤处理装置，其包括废水池，废水池内安装有第一管路，第一管路上安装有抽水部件，第一管路连接至中转水箱，中转水箱内安装有多个第一过滤部件，中转水箱通过第二管路连接过滤箱，过滤箱设置有多个第二过滤部件，过滤箱通过第三管路连接储水箱。
进一步地，上述第一过滤部件为水平布置的过滤板。
进一步地，上述第二过滤部件为垂直布置的过滤板。
进一步地，上述中转水箱的底部安装有两对称布置的第一导流块，两第一导流块之间形成导流槽。
进一步地，上述中转水箱的底部通过第四管路连接至第二管路上。
进一步地，上述储水箱的侧壁上设置有环状的第二导流块。
本实用新型所提供的一种有机颜料生产废水过滤处理装置，设置了废水池，废水池内安装有第一管路，第一管路上安装有抽水部件，第一管路连接至中转水箱，中转水箱内安装有多个第一过滤部件，中转水箱通过第二管路连接过滤箱，过滤箱设置有多个第二过滤部件，过滤箱通过第三管路连接储水箱;通过上述改进的设置，利用多个过滤部件的过滤功能，使得本装置相较于现有技术可以有效地提高颜料生产废水的过滤效率和过滤效果。
