申请日2018.01.08
公开(公告)日2018.09.28
IPC分类号F24H1/10; F24H9/20; F24H9/16; F24H9/18; F16K31/06; F16K3/06
摘要
本实用新型提供一种具有排废水功能的自动恒温加热装置，与水管联通，该装置包括与水管联通的恒温加热单元、与所述恒温加热单元联通的出水单元以及控制所述恒温加热单元的台上控制单元，所述恒温加热单元包括：水流控制装置、加热元件、温度检测器、控制器以及废水管道。在上述具有排废水功能的自动恒温加热装置中，水流控制装置导通废水管道和废水出水口，使得出水单元中的废水经废水管道从废水出水口排出，用户再次启动该加热装置时，从加热装置中流出的水是经加热元件加热后的水流，以此提高了用户的体验度。
权利要求书

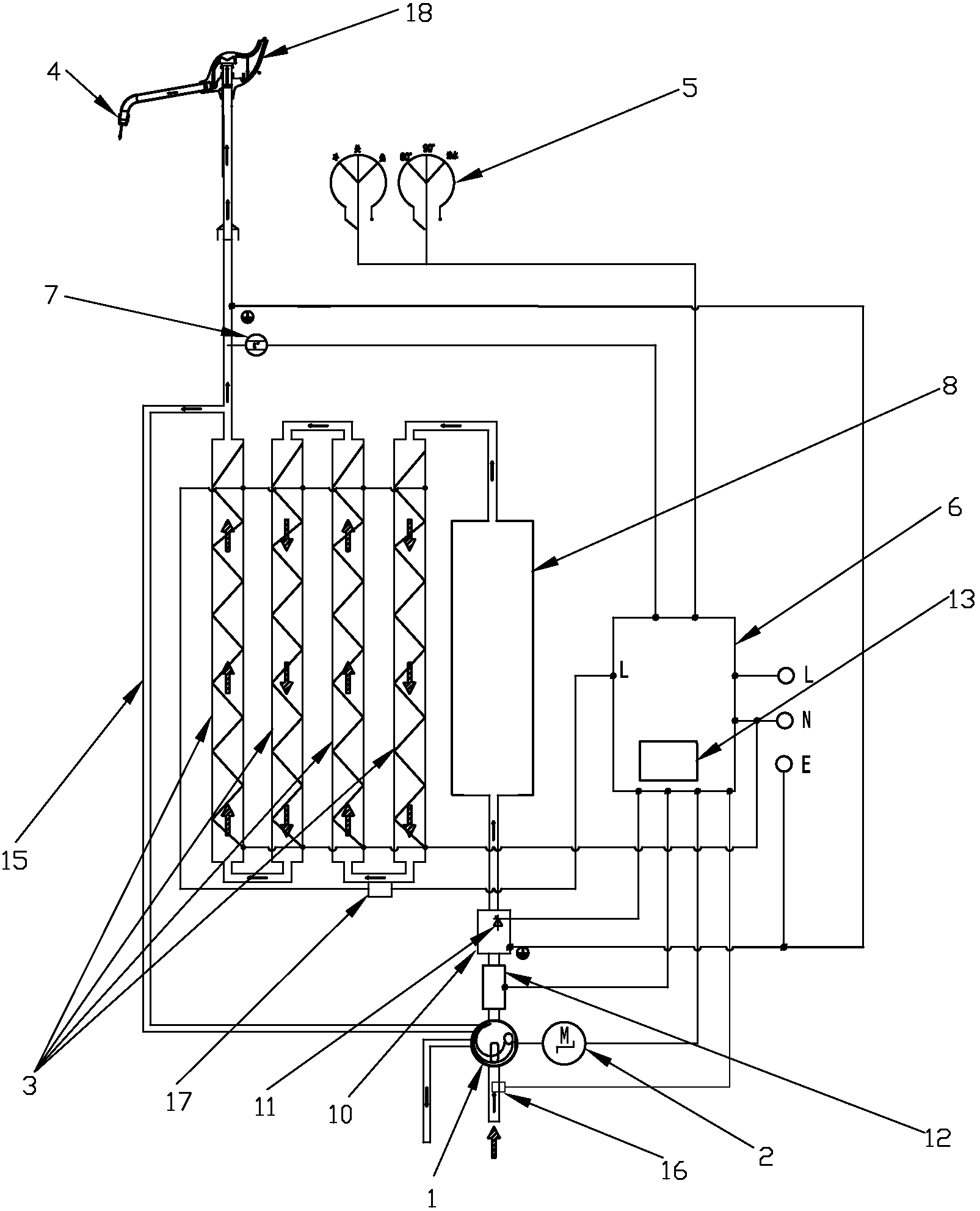

1.具有排废水功能的自动恒温加热装置，与水管联通，该装置包括与水管联通的恒温加热单元(1A)、与所述恒温加热单元(1A)联通的出水单元(1B)以及控制所述恒温加热单元(1A)的台上控制单元(1C)，其特征在于，所述恒温加热单元(1A)包括：
水流控制装置，设置在进水口处的水流通道上，用以调节所述加热装置的水流量，所述水流控制装置包括一用以排出废水的废水出水口;
加热元件(3)，与所述水流控制装置的出水口处通过管道联通，用以对水流进行加热;
温度检测器(7)，设置在所述加热元件(3)的出水口处，用以检测所述加热元件(3)的出水温度;
控制器(6)，分别与所述水流控制单元、所述台上控制单元(1C)以及所述温度检测器(7)电连接，用以根据所述温度检测器(7)获取的出水温度以及所述台上控制单元(1C)发出的水温设定值信息调节水流控制装置，以实现从出水口流出的水温达到水温设定值;
废水管道(15)，联通设置在所述出水单元(1B)的入水口和废水出水口之间，用以于所述恒温加热单元(1A)停止加热时所述控制器(6)控制所述废水出水口导通。
2.根据权利要求1所述的具有排废水功能的自动恒温加热装置，其特征在于，所述水流控制装置的进水口处设置有一与所述控制器(6)电连接的压力传感器(16)。
3.根据权利要求1所述的具有排废水功能的自动恒温加热装置，其特征在于，所述水流控制装置包括步进电机(2)以及由动瓷片(21)和定瓷片(22)构成的电磁阀(1)，所述电磁阀(1)设置在所述水流控制装置的进水口和所述加热元件(3)之间，所述步进电机(2)与所述控制器(6)连接，且输出轴与所述动瓷片(21)卡合;所述定瓷片(22)上设置有与所述动瓷片(21)上的导流槽(211)相配合形成的供水区(201)和泄水区(202)，所述供水区(201)与所述水流控制装置的进水口以及所述加热元件(3)的进水口联通，所述泄水区(202)和废水管道联通。
4.根据权利要求3所述的具有排废水功能的自动恒温加热装置，其特征在于，所述动瓷片(21)上设置有进水流道(221)和出水流道(222)，所述进水流道(221)和所述出水流道(222)构成所述供水区(201)，所述动瓷片(21)上还设置有回水流道(223)和排水流道(224)，所述回水流道(223)和所述排水流道(224)构成所述泄水区(202)。
5.根据权利要求4所述的具有排废水功能的自动恒温加热装置，其特征在于，所述进水流道(221)与所述水流控制装置的进水口联通，所述出水流道(222)与所述加热元件(3)的出水口联通。
6.根据权利要求4所述的具有排废水功能的自动恒温加热装置，其特征在于，所述回水流道(223)和所述废水管道联通。
7.根据权利要求1所述的具有排废水功能的自动恒温加热装置，其特征在于，两两相邻的加热元件(3)之间是通过硅胶连接管进行连接的，在所述硅胶连接管的底部设置有温控器(17)，所述温控器(17)连接在火线上。
8.根据权利要求1所述的具有排废水功能的自动恒温加热装置，其特征在于，所述出水单元(1B)为水龙头(4)，所述水龙头(4)上设置有水汽分离器(18)。
说明书
具有排废水功能的自动恒温加热装置
技术领域
本实用新型涉及热水器领域，尤其涉及具有排废水功能的自动恒温加热装置。
背景技术
开水机的原理是将水逐层加热，最高温度大约达到沸水温度左右，具有即烧即饮的特点，既能实现冷热水分离又保证一次沸腾，完全实现冷热水分离，决无“阴阳水”。通过自动化控制确保仅一次沸腾，避免重复加热。但是在实际应用中，开水机在使用时，在水龙头及水龙头管道内会存在有之前残留的废水，这些废水会先排出后才能流出经开水机加热的、达到用户预设温度的水流。因此，废水的存在大大的影响了用户的使用体验。
实用新型内容
本实用新型要解决的技术问题是，提供一种具有排废水功能的自动恒温加热装置，以提高用户的体验度。
本实用新型的技术方案是：具有排废水功能的自动恒温加热装置，与水管联通，该装置包括与水管联通的恒温加热单元、与所述恒温加热单元联通的出水单元以及控制所述恒温加热单元的台上控制单元，所述恒温加热单元包括：
水流控制装置，设置在所述进水口处的水流通道上，用以调节所述加热装置的水流量，所述水流控制装置包括一用以排出废水的废水出水口;
加热元件，与所述水流控制装置的出水口处通过管道联通，用以对水流进行加热;
温度检测器，设置在所述加热元件的出水口处，用以检测所述加热元件的出水温度;
控制器，分别与所述水流控制单元、所述台上控制单元以及所述温度检测器电连接，用以根据所述温度检测器获取的出水温度以及所述台上控制单元发出的水温设定值信息调节水流控制装置，以实现从出水口流出的水温达到水温设定值;
废水管道，联通设置在所述出水单元的入水口和废水出水口之间，用以于所述恒温加热单元停止加热时所述控制器控制所述废水出水口导通。
较佳的，所述水流控制装置的进水口处设置有一与所述控制器电连接的压力传感器。
较佳的，所述水流控制装置包括步进电机以及由动瓷片和定瓷片构成的电磁阀，所述电磁阀设置在所述水流控制装置的进水口和所述加热元件之间，所述步进电机与所述控制器连接，且输出轴与所述动瓷片卡合;所述定瓷片上设置有与所述动瓷片上的导流槽相配合形成的供水区和泄水区，所述供水区与所述水流控制装置的进水口以及所述加热元件的进水口联通，所述泄水区和废水管道联通。
较佳的，所述动瓷片上设置有进水流道和出水流道，所述进水流道和所述出水流道构成所述供水区，所述动瓷片上还设置有回水流道和排水流道，所述回水流道和所述排水流道构成所述泄水区。
较佳的，所述进水流道与所述水流控制装置的进水口联通，所述出水流道与所述加热元件的出水口联通。
较佳的，所述回水流道和所述废水管道联通。
较佳的，两两相邻的加热元件之间是通过硅胶连接管进行连接的，在所述硅胶连接管的底部设置有温控器，所述温控器连接在火线上。
较佳的，所述出水单元为水龙头，所述水龙头上设置有水汽分离器。
上述技术方案具有如下优点或有益效果：在上述具有排废水功能的自动恒温加热装置中，水流控制装置导通废水管道和废水出水口，使得出水单元中的废水经废水管道从废水出水口排出，用户再次启动该加热装置时，从加热装置中流出的水是经加热元件加热后的水流，以此提高了用户的体验度;温控器直接连接在火线上，一旦发生干烧现象，硅胶连接管的温度会过高，温控器直接断开火线，从源头上进行断电，防止出现干烧等危险情况;压力传感器的使用使得该加热装置可以根据入水水流量的瞬间变量能够快速对电磁阀进行调节，以保证最终出水温度，提高用户体验度。
