申请日2017.12.04
公开(公告)日2018.08.03
IPC分类号B01D21/06; B01D21/00; B01D21/30
摘要
本实用新型公开了一种污水处理船式沉淀池装置，包括底板，所述底板上表面的左侧通过两个第一电动推杆固定连接在第一侧板的下表面，底板上表面的右侧通过两个第二电动推杆固定连接在第二侧板的下表面，第一侧板和第二侧板的相对面均卡接有第一轴承，并且两个第一轴承的内表面均套接有第一转轴。该污水处理船式沉淀池装置，同时第一刮杆与沉淀池本体内表面的直侧壁搭接，使得电机旋转，从而使得第一刮杆、第二刮杆和第三刮杆同时旋转对沉淀池本体内表面上的污泥残渣进行刮除，相对于工人采用手工的方法来刮除污泥残渣节省了二分之一的时间，使得污泥残渣刮除的效率提高到了原来的两倍，同时也节省了工人的体力，有利于工人的工作。
权利要求书

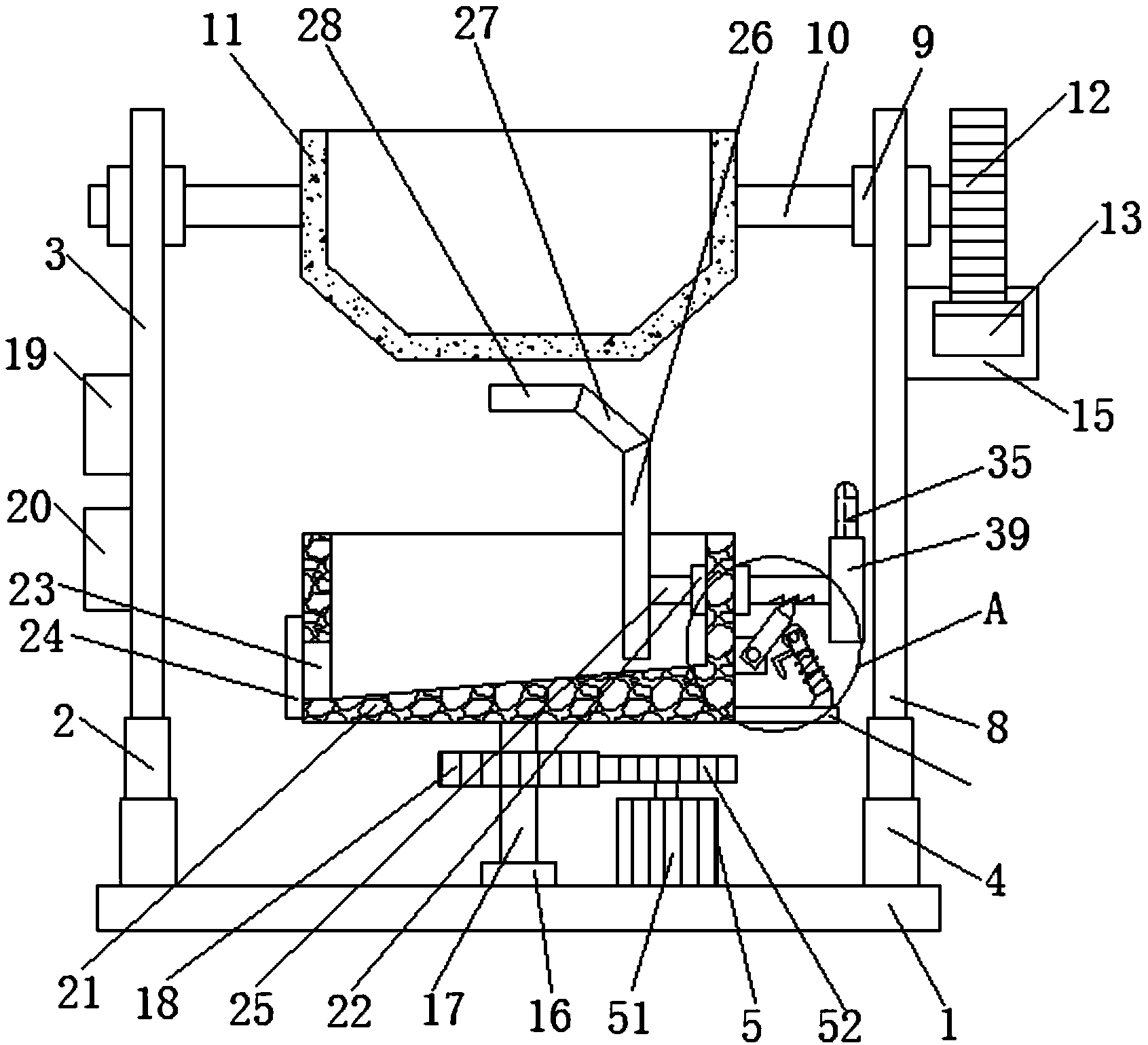

1.一种污水处理船式沉淀池装置，包括底板(1)，其特征在于：所述底板(1)上表面的左侧通过两个第一电动推杆(2)固定连接在第一侧板(3)的下表面，所述底板(1)上表面的右侧通过两个第二电动推杆(4)固定连接在第二侧板(8)的下表面，所述第一侧板(3)和第二侧板(8)的相对面均卡接有第一轴承(9)，并且两个第一轴承(9)的内表面均套接有第一转轴(10)，并且两个第一转轴(10)的相对面分别与沉淀池本体(11)的两侧面固定连接，并且位于右方的第一转轴(10)的右端固定连接有第一齿轮(12)，所述第一齿轮(12)与齿杆(13)相啮合，所述齿杆(13)背面的一端通过第三电动推杆(14)固定连接在固定板(15)的正面，所述固定板(15)的左侧面固定连接在第二侧板(8)的右侧面，所述底板(1)的上表面卡接有第二轴承(16)，所述第二轴承(16)的内表面套接有第二转轴(17)，所述第二转轴(17)的外表面套接有第二齿轮(18)，所述底板(1)的上表面固定连接有驱动装置(5)，所述驱动装置(5)与第二齿轮(18)相啮合，所述第二转轴(17)的顶端固定连接有污泥箱(21)，所述污泥箱(21)左侧面的底部开设有出口(23)，所述出口(23)的左侧设置有盖板(24);
所述污泥箱(21)的左侧面卡接有滑套(22)，所述滑套(22)的内表面套接有滑杆(25)，所述滑杆(25)的左端固定连接有第一刮杆(26)，所述第一刮杆(26)的顶端固定连接有第二刮杆(27)，所述第二刮杆(27)的顶端固定连接有第三刮杆(28)，所述第三刮杆(28)位于沉淀池本体(11)的下方，所述滑杆(25)的右端固定连接有连接板(39)，所述连接板(39)的左侧面通过两个第一伸缩装置(6)固定连接在污泥箱(21)的右侧面，并且两个第一伸缩装置(6)分别位于滑杆(25)的前方和后方，所述连接板(39)的上表面固定连接有第一把手(35)，所述滑杆(25)的下表面开设有若干斜卡槽(29)，所述斜卡槽(29)内卡接有卡块(30)，所述卡块(30)的下表面固定连接有运动杆(31)，所述运动杆(31)背面的底部通过销轴(33)与第一固定块(32)的正面活动连接，所述第一固定块(32)的左侧面固定连接在污泥箱(21)的右侧面，所述运动杆(31)的左侧面搭接有滑轮(34)，所述滑轮(34)的左侧面固定连接有第二把手(36)，所述滑轮(34)的底端通过第二伸缩装置(7)固定连接在第二固定块(37)的上表面，所述第二固定块(37)的下表面固定连接在横板(38)的上表面，所述横板(38)的左侧面固定连接在污泥箱(21)的右侧面。
2.根据权利要求1所述的一种污水处理船式沉淀池装置，其特征在于：所述驱动装置(5)包括电机(51)，所述电机(51)机身的下表面固定连接在底板(1)的上表面，所述电机(51)的输出轴上固定连接有第三齿轮(52)，所述第三齿轮(52)与第二齿轮(18)相啮合。
3.根据权利要求1所述的一种污水 处理船式沉淀池装置，其特征在于：所述第一伸缩装置(6)包括第一伸缩杆(61)和套接在第一伸缩杆(61)外表面的第一弹簧(62)，所述连接板(39)的左侧面通过第一伸缩杆(61)和第一弹簧(62)固定连接在污泥箱(21)的右侧面。
4.根据权利要求1所述的一种污水处理船式沉淀池装置，其特征在于：所述第二伸缩装置(7)包括第二伸缩杆(71)和套接在第二伸缩杆(71)外表面的第二弹簧(72)，所述滑轮(34)的底端通过第二伸缩杆(71)和第二弹簧(72)固定连接在第二固定块(37)的上表面。
5.根据权利要求1所述的一种污水处理船式沉淀池装置，其特征在于：所述第一侧板(3)的左侧面固定连接有蓄电池(20)和控制面板(19)，所述蓄电池(20)位于控制面板(19)的下方。
6.根据权利要求5所述的一种污水处理船式沉淀池装置，其特征在于：所述蓄电池(20)的输出端与控制面板(19)的输入端电连接，所述控制面板(19)的输出端分别与电机(51)、第一电动推杆(2)、第二电动推杆(4)和第三电动推杆(14)的输入端电连接。
说明书
一种污水处理船式沉淀池装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理船式沉淀池装置。
背景技术
污水处理即为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗以及餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在污水处理过程中往往要经过污水沉淀过程，在污水沉淀的过程中，经常会用到船式沉淀池，在使用船式沉淀池将污水沉淀过后，在工人将水和沉淀污泥取出后，在沉淀池的内壁上往往会粘有很多污泥残渣，需要工人使用刮杆手工将污泥残渣刮除，从而浪费了工人的体力和时间，降低了工人的工作效率，不利于工人的工作。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理船式沉淀池装置，解决了在污水处理过程中往往要经过污水沉淀过程，在污水沉淀的过程中，经常会用到船式沉淀池，在使用船式沉淀池将污水沉淀过后，在工人将水和沉淀污泥取出后，在沉淀池的内壁上往往会粘有很多污泥残渣，需要工人使用刮杆手工将污泥残渣刮除，从而浪费了工人的体力和时间，降低了工人的工作效率，不利于工人工作的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种污水处理船式沉淀池装置，包括底板，所述底板上表面的左侧通过两个第一电动推杆固定连接在第一侧板的下表面，所述底板上表面的右侧通过两个第二电动推杆固定连接在第二侧板的下表面，所述第一侧板和第二侧板的相对面均卡接有第一轴承，并且两个第一轴承的内表面均套接有第一转轴，并且两个第一转轴的相对面分别与沉淀池本体的两侧面固定连接，并且位于右方的第一转轴的右端固定连接有第一齿轮，所述第一齿轮与齿杆相啮合，所述齿杆背面的一端通过第三电动推杆固定连接在固定板的正面，所述固定板的左侧面固定连接在第二侧板的右侧面，所述底板的上表面卡接有第二轴承，所述第二轴承的内表面套接有第二转轴，所述第二转轴的外表面套接有第二齿轮，所述底板的上表面固定连接有驱动装置，所述驱动装置与第二齿轮相啮合，所述第二转轴的顶端固定连接有污泥箱，所述污泥箱左侧面的底部开设有出口，所述出口的左侧设置有盖板。
所述污泥箱的左侧面卡接有滑套，所述滑套的内表面套接有滑杆，所述滑杆的左端固定连接有第一刮杆，所述第一刮杆的顶端固定连接有第二刮杆，所述第二刮杆的顶端固定连接有第三刮杆，所述第三刮杆位于沉淀池本体的下方，所述滑杆的右端固定连接有连接板，所述连接板的左侧面通过两个第一伸缩装置固定连接在污泥箱的右侧面，并且两个第一伸缩装置分别位于滑杆的前方和后方，所述连接板的上表面固定连接有第一把手，所述滑杆的下表面开设有若干斜卡槽，所述斜卡槽内卡接有卡块，所述卡块的下表面固定连接有运动杆，所述运动杆背面的底部通过销轴与第一固定块的正面活动连接，所述第一固定块的左侧面固定连接在污泥箱的右侧面，所述运动杆的左侧面搭接有滑轮，所述滑轮的左侧面固定连接有第二把手，所述滑轮的底端通过第二伸缩装置固定连接在第二固定块的上表面，所述第二固定块的下表面固定连接在横板的上表面，所述横板的左侧面固定连接在污泥箱的右侧面。
优选的，所述驱动装置包括电机，所述电机机身的下表面固定连接在底板的上表面，所述电机的输出轴上固定连接有第三齿轮，所述第三齿轮与第二齿轮相啮合。
优选的，所述第一伸缩装置包括第一伸缩杆和套接在第一伸缩杆外表面的第一弹簧，所述连接板的左侧面通过第一伸缩杆和第一弹簧固定连接在污泥箱的右侧面。
优选的，所述第二伸缩装置包括第二伸缩杆和套接在第二伸缩杆外表面的第二弹簧，所述滑轮的底端通过第二伸缩杆和第二弹簧固定连接在第二固定块的上表面。
优选的，所述第一侧板的左侧面固定连接有蓄电池和控制面板，所述蓄电池位于控制面板的下方。
优选的，所述蓄电池的输出端与控制面板的输入端电连接，所述控制面板的输出端分别与电机、第一电动推杆、第二电动推杆和第三电动推杆的输入端电连接。
(三)有益效果
本实用新型提供了一种污水处理船式沉淀池装置，具备以下有益效果：
(1)、该污水处理船式沉淀池装置，使得第三电动推杆缩短，在第一齿轮、齿杆、第一轴承和第一转轴的配合下，从而使得沉淀池本体旋转一百八十度，再使得第一电动推杆和第二电动推杆缩短，从而使得第三刮杆搭接在沉淀池本体内表面的底部，由工人向右拉动第一把手，在连接板和滑杆的配合下，从而使得第二刮杆与沉淀池本体内表面的斜侧壁搭接，同时第一刮杆与沉淀池本体内表面的直侧壁搭接，使得电机旋转，从而使得第一刮杆、第二刮杆和第三刮杆同时旋转对沉淀池本体内表面上的污泥残渣进行刮除，相对于工人采用手工的方法来刮除污泥残渣节省了二分之一的时间，使得污泥残渣刮除的效率提高到了原来的两倍，同时也节省了工人的体力，有利于工人的工作。
(2)、该污水处理船式沉淀池装置，通过设置第二弹簧，第二弹簧通过滑轮向上顶动运动杆，从而使得运动杆带动卡块卡进斜卡槽内，卡块对滑杆起到了固定限位作用，从而保证了滑杆、第一刮杆、第二刮杆和第三刮杆的稳定性，且本实用新型结构紧凑，设计合理，实用性强。
