申请日2018.01.08
公开(公告)日2019.01.22
IPC分类号C02F9/14; C02F101/10; C02F101/30
摘要
本实用新型提供了一种城市生活污水MBBR+MBR生物脱氮除磷装置。属于水处理技术领域。包括依次连接的MBBR厌氧池、MBBR一级缺氧池、MBBR好氧池、MBBR二级缺氧池和MBR反应池，所述的MBBR厌氧池设有提升式搅拌器，MBBR一级缺氧池、MBBR好氧池、MBBR二级缺氧池和MBR反应池内设有气体搅拌器，在MBBR好氧池和MBR反应池内分别设有第一回流泵和第二回流泵，所述的第一回流泵连接MBBR一级缺氧池，第二回流泵分别连接MBBR厌氧池和污泥排放管等。本实用新型总体工艺简单、脱氮效率可达90‑95%。
权利要求书

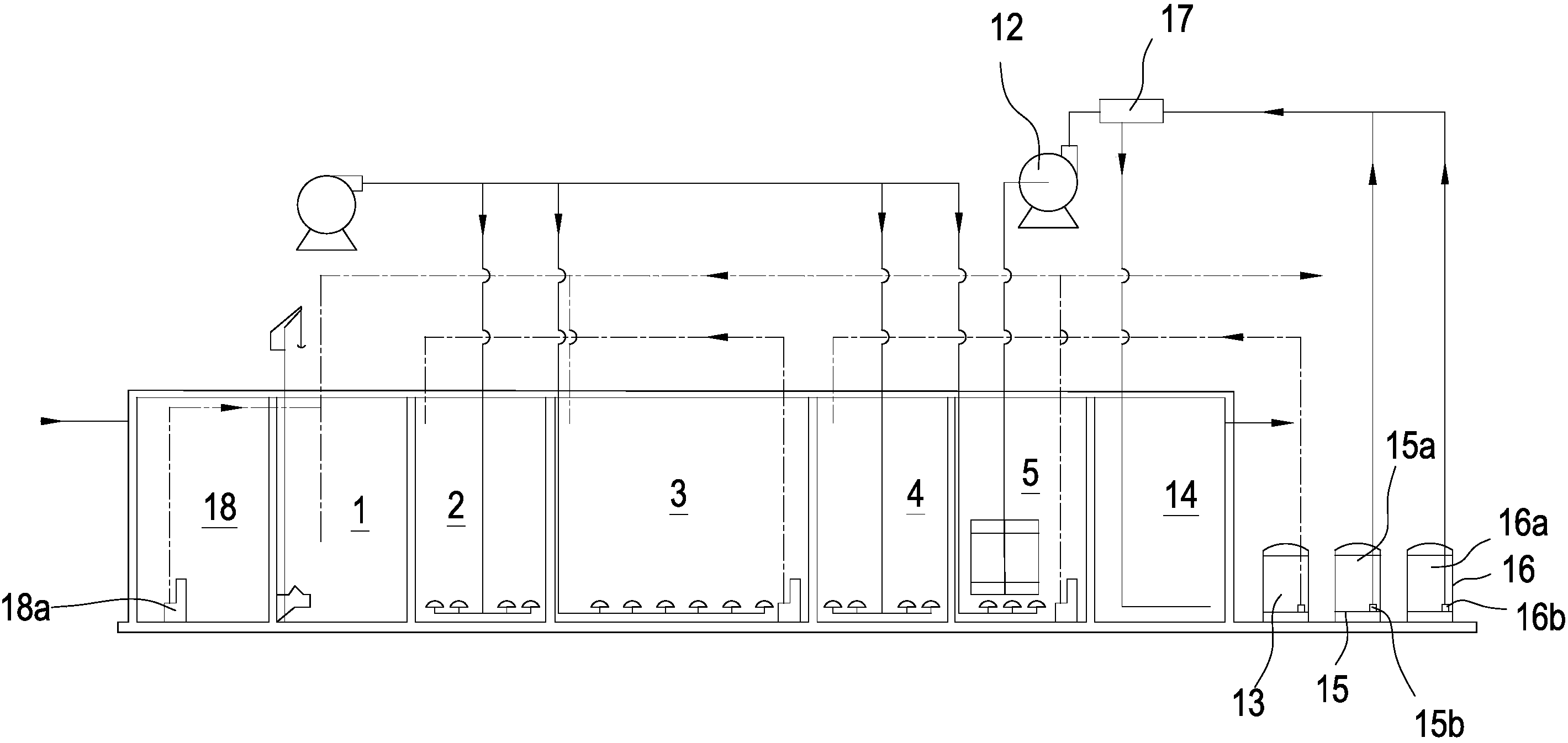

1.一种城市生活污水MBBR+MBR生物脱氮除磷装置，其特征在于，包括依次连接的MBBR厌氧池(1)、MBBR一级缺氧池(2)、MBBR好氧池(3)、MBBR二级缺氧池(4)和MBR反应池(5)，所述的MBBR厌氧池(1)设有提升式搅拌器(6)，MBBR一级缺氧池(2)、MBBR好氧池(3)、MBBR二级缺氧池(4)和MBR反应池(5)内设有气体搅拌器(7)，在MBBR好氧池(3)和MBR反应池(5)内分别设有第一回流泵(8)和第二回流泵(9)，所述的第一回流泵(8)连接MBBR一级缺氧池(2)，第二回流泵(9)分别连接MBBR厌氧池(1)和污泥排放管(10)，
MBBR厌氧池(1)、MBBR一级缺氧池(2)、MBBR好氧池(3)、MBBR二级缺氧池(4)中分别放置有聚氨酯填料，MBR反应池(5)中放置有MBR膜(11)，MBR膜(11)连接出水泵(12)，还包括乙酸钠加药系统(13)，所述的乙酸钠加药系统(13)连接MBBR二级缺氧池(4)。
2.根据权利要求1所述的城市生活污水MBBR+MBR生物脱氮除磷装置，其特征在于，所述的MBBR厌氧池(1)、MBBR一级缺氧池(2)、MBBR好氧池(3)、MBBR二级缺氧池(4)中的聚氨酯填料的填充率分别为10-60%。
3.根据权利要求2所述的城市生活污水MBBR+MBR生物脱氮除磷装置，其特征在于，所述的MBBR厌氧池(1)、MBBR一级缺氧池(2)、MBBR好氧池(3)、MBBR二级缺氧池(4)中的聚氨酯填料的填充率分别为20%、30%、30%和30%。
4.根据权利要求1所述的城市生活污水MBBR+MBR生物脱氮除磷装置，其特征在于，还包括连接出水泵(12)出水口的除磷池(14)，以及连接除磷池(14)的除磷剂加药系统(15)和加碱系统(16)。
说明书
城市生活污水MBBR+MBR生物脱氮除磷装置
技术领域
本实用新型属于水处理技术领域，涉及一种城市生活污水 MBBR+MBR生物脱氮除磷装置。
背景技术
目前，我国的生活污水已从城市扩大到广大农村，面源污染日益严重。城市生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，主要为无毒的无机盐类，含有大量固体悬浮物、可化学或生物降解的溶解性或胶态分散有机物、含氮化合物、磷酸盐、钾钠及重金属离子、菌类生物群等。近年来，水中有机氮和氨氮会消耗水中的溶解氧，使水体发黑、发臭;水体中的氮和磷过多，会造成水体富营养化，使水环境恶化。针对于此，国家有关部门对于污水中氮和磷的指标进行了越来越严格的控制。由于很多污水处理厂的出水总氮和总磷超过国家规定的一级A类标准。因此，如何有效降低污水中磷的浓度，对消除污染对保护环境具有十分重要的意义。
我国现有建成运行的污水处理厂，尤其是城市污水厂，大多数采用的是传统活性污泥法及其变形工艺，但是传统的活性污泥处理工艺存在着对氨氮、总氮去除不理想、生化除磷效率不高、水处理效果差的问题，且剩余活性排放量大。
随着我国各地区对外排废水达标排放要求的日趋强化及环保执法力度的不断加强，处理难度增大。目前部分地区已经开始强制要求执行地表Ⅳ类、Ⅴ类水的标准。而污水厂出水指标中，较难达到高标准的主要有总磷和总氮。总磷的强化生物去除联合化学除磷，在一定程度上总磷指标是可以控制的，化学除磷是一种简单有效的方法。而总氮的去除机理主要是生物脱氮，现有工艺明显很难达到地表水的排放要求，只有通过新的工艺来进行深度处理，控制总氮的排放。因此需要满足技术适用、经济可行、运营维护简单、自动化程度高的城市污水处理工艺，具有十分重要的意义。
实用新型内容
本实用新型的目的是针对上述问题和缺陷，提供一种城市生活污水MBBR+MBR生物脱氮除磷装置。
为实现上述目的，本实用新型提供了下列技术方案：
一种城市生活污水MBBR+MBR生物脱氮除磷装置，包括依次连接的MBBR厌氧池、MBBR一级缺氧池、MBBR好氧池、 MBBR二级缺氧池和MBR反应池，所述的MBBR厌氧池设有提升式搅拌器，MBBR一级缺氧池、MBBR好氧池、MBBR二级缺氧池和MBR反应池内设有气体搅拌器，在MBBR好氧池和MBR 反应池内分别设有第一回流泵和第二回流泵，所述的第一回流泵连接MBBR一级缺氧池，第二回流泵分别连接MBBR厌氧池和污泥排放管，
MBBR厌氧池、MBBR一级缺氧池、MBBR好氧池、MBBR 二级缺氧池中分别放置有聚氨酯填料，MBR反应池中放置有 MBR膜，MBR膜连接出水泵，还包括乙酸钠加药系统，所述的乙酸钠加药系统连接MBBR二级缺氧池。
优选方案，所述的MBBR厌氧池、MBBR一级缺氧池、MBBR 好氧池、MBBR二级缺氧池中的聚氨酯填料的填充率分别为 10-60%。
优选方案，所述的MBBR厌氧池、MBBR一级缺氧池、MBBR 好氧池、MBBR二级缺氧池中的聚氨酯填料的填充率分别为20%、 30%、30%和30%。
优选方案，还包括连接出水泵出水口的除磷池，以及连接除磷池的除磷剂加药系统和加碱系统。
与现有的技术相比，本实用新型优点在于：
1、本实用新型总体工艺简单、脱氮效率高(90-95%);
2、本实用新型强化生物除磷，减少化学药剂的使用;
3、本实用新型碳源利用率高;
4、本实用新型耐冲击负荷高，出水水质优质稳定;
5、本实用新型处理剩余污泥产量少;
6、本实用新型可去除氨氮及难降解有机物;
7、本实用新型操作管理方便、维护简单，易于实现自动控制。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
