申请日2018.01.08
公开(公告)日2018.12.11
IPC分类号C02F9/04; C02F103/04
摘要
本实用新型提供了一种具有反渗透系统的纯水处理装置，包括机架、反渗透系统、树脂过滤器、活性炭过滤器、多介质过滤器、及精密过滤器，机架包括底板，反渗透系统设置在底板的中间部分，树脂过滤器、活性炭过滤器和多介质过滤器设置在底板朝所述机架背面方向的一侧，且树脂过滤器、活性炭过滤器和多介质过滤器并排设置，精密过滤器设置在底板朝机架正面方向的一侧，树脂过滤器、活性炭过滤器、多介质过滤器、精密过滤器和反渗透系统之间通过管道连通，合理布局具有反渗透系统的纯水处理装置的内部构造，形成一体结构，空间合理，占地面积大及空间利用问题，更适应安装环境且便于维护，处理后的水可直接饮用。
权利要求书

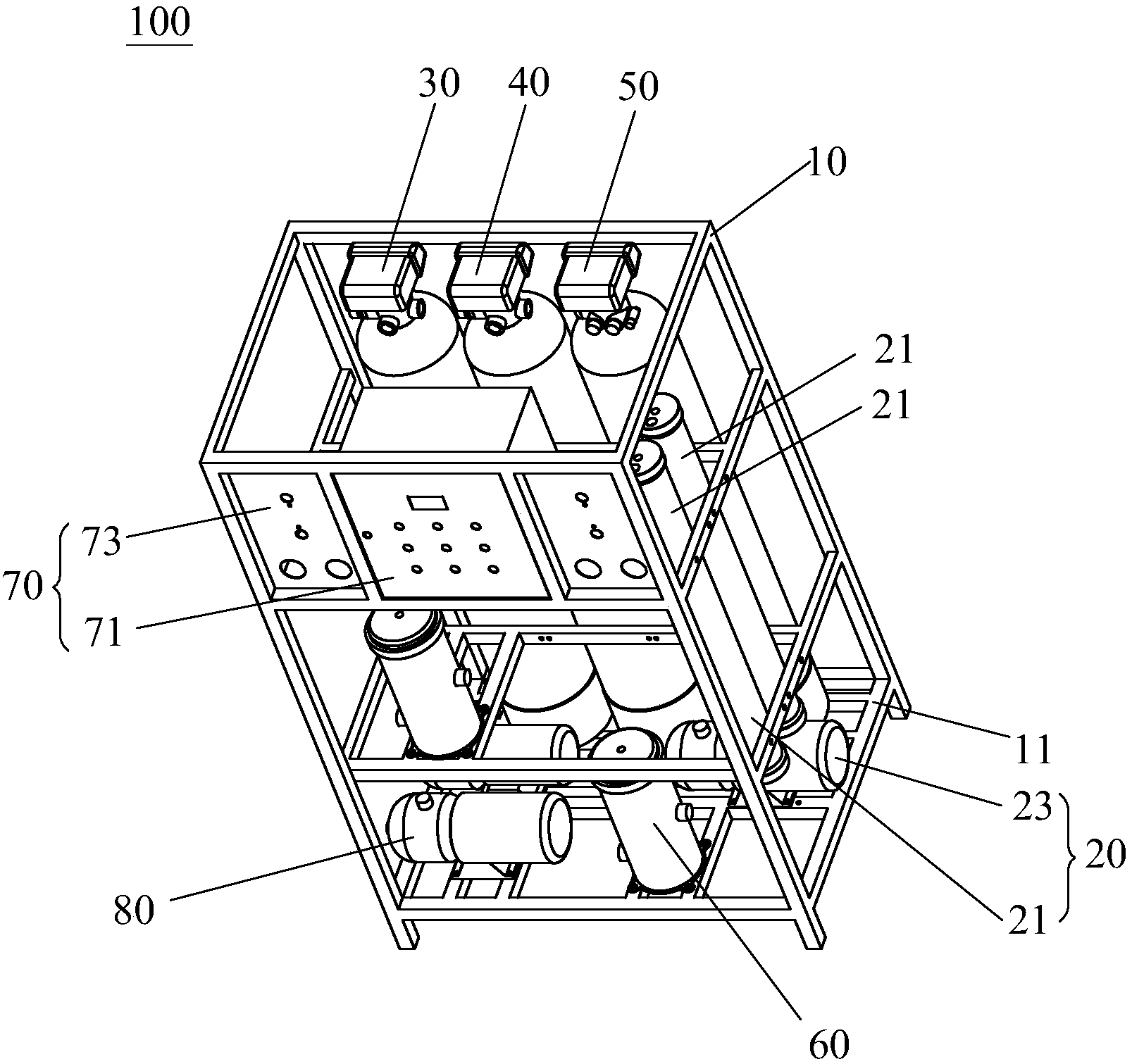

1.一种具有反渗透系统的纯水处理装置，其特征在于，所述具有反渗透系统的纯水处理装置包括机架、反渗透系统、树脂过滤器、活性炭过滤器、多介质过滤器、及精密过滤器，所述机架包括底板，所述反渗透系统设置在所述底板的中间部分，所述树脂过滤器、活性炭过滤器和多介质过滤器设置在所述底板朝所述机架背面方向的一侧，且所述树脂过滤器、活性炭过滤器和多介质过滤器并排设置，所述精密过滤器设置在所述底板朝所述机架正面方向的一侧，所述树脂过滤器、活性炭过滤器、多介质过滤器、精密过滤器和反渗透系统之间通过管道连通。
2.如权利要求1所述的具有反渗透系统的纯水处理装置，其特征在于，所述反渗透系统包括反渗透膜装置和反渗透增压泵，所述反渗透增压泵提供水压，增加水流速度。
3.如权利要求2所述的具有反渗透系统的纯水处理装置，其特征在于，所述反渗透膜装置为两个，且并排安装。
4.如权利要求1所述的具有反渗透系统的纯水处理装置，其特征在于，所述具有反渗透系统的纯水处理装置还包括控制系统，所述控制系统用于调控所述具有反渗透系统的纯水处理装置对水进行处理的所需参数。
5.如权利要求4所述的具有反渗透系统的纯水处理装置，其特征在于，所述控制系统包括控制箱和仪表板，所述仪表板设置在所述控制箱的两侧。
6.如权利要求1所述的具有反渗透系统的纯水处理装置，其特征在于，所述具有反渗透系统的纯水处理装置还包括供水泵，用于方便提供进水，所述供水泵设置在所述底板朝所述机架正面方向的一侧。
7.如权利要求1所述的具有反渗透系统的纯水处理装置，其特征在于，所述机架的底部还设有移动脚轮。
8.如权利要求1所述的具有反渗透系统的纯水处理装置，其特征在于，所述具有反渗透系统的纯水处理装置还包括饮水部，所述饮水部设置饮水阀。
说明书
具有反渗透系统的纯水处理装置
技术领域
本实用新型涉及直饮水系统技术领域，尤其涉及一种具有反渗透系统的纯水处理装置。
背景技术
具有反渗透系统的纯水处理装置是一种以高于渗透压的压力作为推动力，利用选择性膜只能透过水而不能透过溶质的选择透过性，从水体中提取淡水的膜分离过程。目前具有反渗透系统的纯水处理装置已使用在各个行业，但现有的具有反渗透系统的纯水处理装置内部的构造比较复杂，导致占地面积要求高，空间利用率极差，且维护极不便利。
因此，有必要提供一种新型具有反渗透系统的纯水处理装置来解决上述缺陷。
发明内容
本实用新型的目的在于提供一种具有反渗透系统的纯水处理装置，合理布局具有反渗透系统的纯水处理装置内部构造，形成一体结构，空间合理且便于维护。
为了实现上述目的，本实用新型提供了一种具有反渗透系统的纯水处理装置，所述具有反渗透系统的纯水处理装置包括机架、反渗透系统、树脂过滤器、活性炭过滤器、多介质过滤器、及精密过滤器，所述机架包括底板，所述反渗透系统设置在所述底板的中间部分，所述树脂过滤器、活性炭过滤器和多介质过滤器设置在所述底板朝所述机架背面方向的一侧，且所述树脂过滤器、活性炭过滤器和多介质过滤器并排设置，所述精密过滤器设置在所述底板朝所述机架正面方向的一侧，所述树脂过滤器、活性炭过滤器、多介质过滤器、精密过滤器和反渗透系统之间通过管道连通。
较佳地，所述反渗透系统包括反渗透膜装置和反渗透增压泵，所述反渗透增压泵提供水压，增加水流速度。
较佳地，所述反渗透膜装置为两个，且并排安装。
较佳地，所述具有反渗透系统的纯水处理装置还包括控制系统，所述控制系统用于调控所述具有反渗透系统的纯水处理装置对水进行处理的所需参数。
较佳地，所述控制系统包括控制箱和仪表板，所述仪表板设置在所述控制箱的两侧。
较佳地，所述具有反渗透系统的纯水处理装置还包括供水泵，用于方便提供进水，所述供水泵设置在所述底板朝所述机架正面方向的一侧。
较佳地，所述机架的底部还设有移动脚轮。
较佳地，所述具有反渗透系统的纯水处理装置还包括饮水部，所述饮水部设置饮水阀。
与现有技术相比，本实用新型的具有反渗透系统的纯水处理装置，该具有反渗透系统的纯水处理装置包括机架、反渗透系统、树脂过滤器、活性炭过滤器、多介质过滤器、及精密过滤器，机架包括底板，反渗透系统设置在底板的中间部分，树脂过滤器、活性炭过滤器和多介质过滤器设置在底板朝所述机架背面方向的一侧，且树脂过滤器、活性炭过滤器和多介质过滤器并排设置，精密过滤器设置在底板朝机架正面方向的一侧，树脂过滤器、活性炭过滤器、多介质过滤器、精密过滤器和反渗透系统之间通过管道连通，合理布局具有反渗透系统的纯水处理装置的内部构造，形成一体结构，空间合理，占地面积大及空间利用问题，更适应安装环境且便于维护，尤其是经具有反渗透系统的纯水处理装置处理后的水可直接饮用。
