申请日2018.01.08
公开(公告)日2018.11.16
IPC分类号C02F9/02; C02F103/02
摘要
本实用新型公开了一种零排放工业废水循环使用池，包括支架，所述支架的顶端固接有污水箱，所述污水箱的左侧固接有第一进水管，所述污水箱的前侧固接有出水管，所述污水箱的内侧设有转轴，所述转轴贯穿污水箱，所述转轴通过轴承与污水箱转动相连，所述转轴的底端固接有电机，所述电机的底端固接有横梁。该零排放工业废水循环使用池，当工业用水进行循环时，通过第一进水管将污水导入污水箱的内侧，通过连接电机的外接电源，电机开始工作，通过电机带动转轴转动，通过筛网有效的放置了杂质的混入，通过连接抽气泵的外接电源，进行再次使用，从而表现通过对污水不断的搅拌，避免污水在污水箱的内侧沉淀，导致污水传输系统堵塞的现象发生。
权利要求书

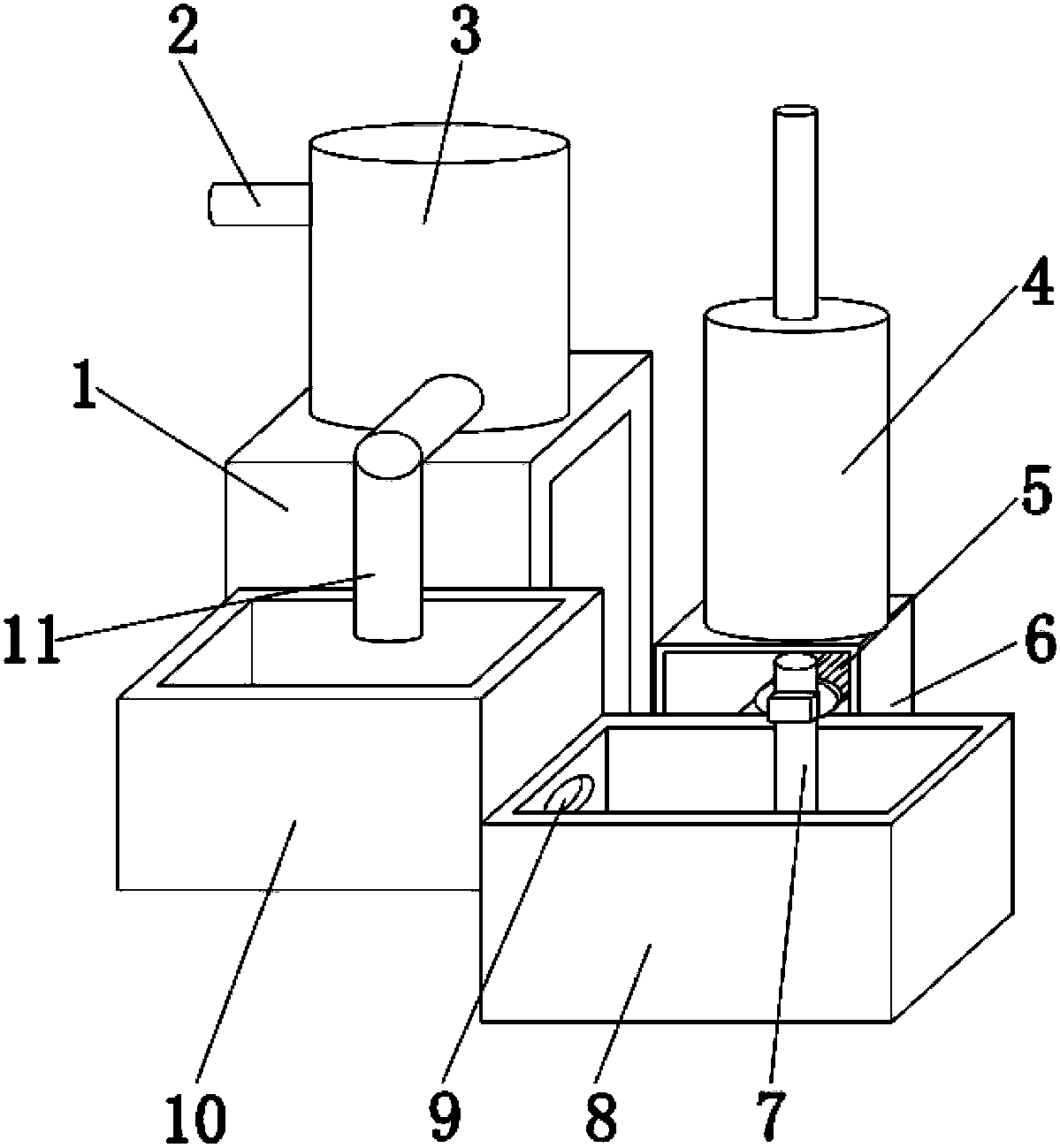

1.一种零排放工业废水循环使用池，包括支架(1)，其特征在于：所述支架(1)的顶端固接有污水箱(3)，所述污水箱(3)的左侧固接有第一进水管(2)，所述污水箱(3)的前侧固接有出水管(11)，所述污水箱(3)的内侧设有转轴(13)，所述转轴(13)贯穿污水箱(3)，所述转轴(13)通过轴承(18)与污水箱(3)转动相连，所述转轴(13)的底端固接有电机(16)，所述电机(16)的底端固接有横梁(15)，所述横梁(15)与支架(1)固定相连，所述转轴(13)的外壁上下两侧均固接有套环(21)，所述套环(21)的左右两侧均固接有外杆(12)，所述外杆(12)的内侧设有拉杆(23)，所述拉杆(23)的内侧固接有卡环(22)，所述拉杆(23)的外壁套接有弹簧(20)，所述拉杆(23)的外侧固接有扇叶板(19)，所述支架(1)的前侧固接有第一水池(10)，所述第一水池(10)的右侧固接有第二水池(8)，所述第一水池(10)与第二水池(8)的连接处底端开设有通水口(9)，所述通水口(9)的内侧设有支环(24)，所述支环(24)的左右两侧均固接有筛网(25)，所述第二水池(8)的后侧固接有托架(6)，所述托架(6)的内侧固接有抽气泵(5)，所述抽气泵(5)的前侧固接有第二进水管(7)，所述托架(6)的顶端固接有净水箱(4)，所述净水箱(4)与第二进水管(7)相连通。
2.根据权利要求1所述的一种零排放工业废水循环使用池，其特征在于：所述扇叶板(19)的前侧表面设有多个通孔(14)。
3.根据权利要求1所述的一种零排放工业废水循环使用池，其特征在于：所述电机(16)的外接固接有固定架(17)，所述固定架(17)与横梁(15)固定相连。
说明书
一种零排放工业废水循环使用池
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种零排放工业废水循环使用池。
背景技术
目前，随着科学技术的发展，工业等领域也在快速进步，但是随之带来的是工业污水量的急剧增多，因此实现污水的净化对环境的保护有着十分重要的意义，工业的污水中往往包含大量的污泥，这给后期的污水净化带来很大的困难，现有工业用水循环设备中，污水管道长期使用会出现堵塞的状况，维修较为困难，且维修时间长，严重的影响了正常的生产。
实用新型内容
本实用新型的目的在于提供一种零排放工业废水循环使用池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种零排放工业废水循环使用池，包括支架，所述支架的顶端固接有污水箱，所述污水箱的左侧固接有第一进水管，所述污水箱的前侧固接有出水管，所述污水箱的内侧设有转轴，所述转轴贯穿污水箱，所述转轴通过轴承与污水箱转动相连，所述转轴的底端固接有电机，所述电机的底端固接有横梁，所述横梁与支架固定相连，所述转轴的外壁上下两侧均固接有套环，所述套环的左右两侧均固接有外杆，所述外杆的内侧设有拉杆，所述拉杆的内侧固接有卡环，所述拉杆的外壁套接有弹簧，所述拉杆的外侧固接有扇叶板，所述支架的前侧固接有第一水池，所述第一水池的右侧固接有第二水池，所述第一水池与第二水池的连接处底端开设有通水口，所述通水口的内侧设有支环，所述支环的左右两侧均固接有筛网，所述第二水池的后侧固接有托架，所述托架的内侧固接有抽气泵，所述抽气泵的前侧固接有第二进水管，所述托架的顶端固接有净水箱，所述净水箱与第二进水管相连通。
所述扇叶板的前侧表面设有多个通孔。
所述电机的外接固接有固定架，所述固定架与横梁固定相连。
与现有技术相比，本实用新型的有益效果是：该零排放工业废水循环使用池，当工业用水进行循环时，通过第一进水管将污水导入污水箱的内侧，通过连接电机的外接电源，电机开始工作，通过电机带动转轴转动，通过转轴带动套环转动，通过套环带动外杆转动，通过外杆带动拉杆转动，通过拉杆带动扇叶板转动，通过离心力作用，扇叶板在转动时拉动拉杆，拉杆挤压弹簧实现移动，从而使搅拌面积更加广泛，污水箱内侧的污水通过出水管流入第一水池的内侧，经过沉淀后从同水口流入第二水池的内侧，通过筛网有效的放置了杂质的混入，通过连接抽气泵的外接电源，抽气泵开始工作带动周围空气流动，将第二水池内侧的水经第二进水管引入净水箱的内侧，进行再次使用，从而表现通过对污水不断的搅拌，避免污水在污水箱的内侧沉淀，导致污水传输系统堵塞的现象发生。
