申请日2018.01.08
公开(公告)日2018.11.20
IPC分类号C02F9/04; C02F9/08; C02F1/52; C02F1/32
摘要
本实用新型公开了一种自然沉淀废水处理一体化设备,包括进水管，所述进水管一端连接蓄水箱，所述蓄水箱上部设有电机，所述电机有右侧设有输水管，所述输水管另一端连接自然沉淀装置上部，所述自然沉淀装置右侧设有消毒箱，所述消毒箱下部设有出水管，所述出水管上部设有扶梯，所述扶梯右侧设有支腿，所述自然沉淀装置包括沉淀箱，所述沉淀箱内部设有絮凝剂箱，所述絮凝剂箱右侧设有输剂管且下部设有滤网，所述滤网下部设有消毒层，所述消毒层下部连接V形过滤口，所述V形过滤口下部设有接口，本实用新型通过自然沉淀装置的设置，提高工作效率，应用范围广，处理效果稳定，操作维护方便，从而完善功能多样性，达到最佳使用效果。
权利要求书

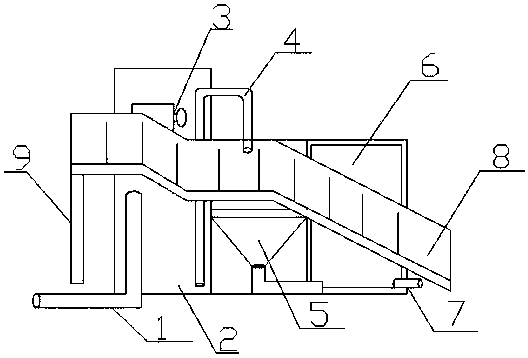

1.一种自然沉淀废水处理一体化设备，包括进水管(1)，其特征在于，所述进水管(1)一端连接蓄水箱(2)，所述蓄水箱(2)上部设有电机(3)，所述电机(3)有右侧设有输水管(4)，所述输水管(4)另一端连接自然沉淀装置(5)上部，所述自然沉淀装置(5)右侧设有消毒箱(6)，所述消毒箱(6)下部设有出水管(7)，所述出水管(7)上部设有扶梯(8)，所述扶梯(8)右侧设有支腿(9)，所述自然沉淀装置(5)包括沉淀箱(51)，所述沉淀箱(51)内部设有絮凝剂箱(52)，所述絮凝剂箱(52)右侧设有输剂管(53)且下部设有滤网(54)，所述滤网(54)下部设有消毒层(55)，所述消毒层(55)下部连接V形过滤口(56)，所述V形过滤口(56)下部设有接口(57)，所述接口(57)下部连接连接管(58)。
2.根据权利要求1所述的一种自然沉淀废水处理一体化设备，其特征在于，所述滤网(54)连接在絮凝剂箱(52)下部，所述滤网(54)具体采用不锈钢网状格。
3.根据权利要求1所述的一种自然沉淀废水处理一体化设备，其特征在于，所述接口(57)通过V形过滤口(56)与连接管连接，所述接口(57)与连接管(58)连接处设有橡胶垫圈。
4.根据权利要求1所述的一种自然沉淀废水处理一体化设备，其特征在于，所述连接管(58)一端通过接口(57)连接V形过滤口(56)，所述连接管(58)另一端连接消毒箱(6)。
5.根据权利要求1所述的一种自然沉淀废水处理一体化设备，其特征在于，所述进水管(1)练级在蓄水箱(2)下部，所述进水管(1)上安装有出污调量阀。
6.根据权利要求1所述的一种自然沉淀废水处理一体化设备，其特征在于，所述输水管(4)一端连接蓄水箱(2)另一端连接沉淀箱(51)内，所述输水管(4)上设有气门阀。
7.根据权利要求1所述的一种自然沉淀废水处理一体化设备，其特征在于，所述消毒箱(6)内设有紫外线消毒层。
说明书
一种自然沉淀废水处理一体化设备
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种自然沉淀废水
处理一体化设备。
背景技术
目前，随着国家经济的发展，五金钢铁行业的逐日增加，使得涉
酸行业也日趋上升。企业在酸洗过程中会产生大量的酸洗废水，目前
由于很多企业是直接排放，这样以来对环境造成了严重的污染，使得
河道水渠寸草不生，同时地下水也受到了严重的污染。现有的污水处
理设备，占地面积较大，在污水反应处理时不够理想，净化处理不够
彻底，结构松散、不够合理、影响设备工作效率，应用范围不够广泛，
使用寿命短，投资费高， 操作维修不够方便快捷，处理效果不够稳
定，因此而提出的一种自然沉淀废水处理一体化设备。
实用新型内容
为了实现上述目的，本实用新型采用了如下技术方案：
一种自然沉淀废水处理一体化设备，包括进水管，所述进水管一端连接蓄水箱，所述蓄水箱上部设有电机，所述电机有右侧设有输水管，所述输水管另一端连接自然沉淀装置上部，所述自然沉淀装置右侧设有消毒箱，所述消毒箱下部设有出水管，所述出水管上部设有扶梯，所述扶梯右侧设有支腿，所述自然沉淀装置包括沉淀箱，所述沉淀箱内部设有絮凝剂箱，所述絮凝剂箱右侧设有输剂管且下部设有滤网，所述滤网下部设有消毒层，所述消毒层下部连接 V 形过滤口，所述V形过滤口下部设有接口，所述接口下部连接连接管。
优选的，所述滤网连接在絮凝剂箱下部，所述滤网具体采用不锈钢网状格。
优选的，所述接口通过 V 形过滤口与连接管连接，所述接口与连接管连接处设有橡胶垫圈。
优选的，所述连接管一端通过接口连接 V 形过滤网，所述连接管另一端连接消毒箱。
优选的，所述进水管练级在蓄水箱下部，所述进水管上安装有出污调量阀。
优选的，所述输水管一端连接蓄水箱另一端连接沉淀箱内，所述输水管上设有气门阀。
优选的，所述消毒箱内设有紫外线消毒层。
与现有技术相比，本实用新型提供了一种自然沉淀废水处理一体化设备，具备以下有益效果：
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型通过自然沉淀装置的设置，提高工作效率，应用范围广，处理效果稳定，操作维护方便，从而完善功能多样性，达到最佳使用效果。
