申请日2017.12.04
公开(公告)日2018.07.24
IPC分类号F16L25/14; F16L21/00; B01D35/02
摘要
一种用于市政污水管道连接装置，包括管体和连接体，所述连接体设置在管体的内管壁上，所述连接体的一端设置为凹槽结构，所述凹槽结构的槽体延伸到管体边沿外，管体的一端通过凹槽结构连接管道一;所述凹槽结构的边沿位置安装有过滤网，所述过滤网设置为三角形结构，过滤网的顶点位置与管体的轴心处于同一水平面上;所述连接体的另一端设置有弹性层，所述弹性层内开设有中空的压缩腔，所述压缩腔内安装有弹性橡胶条，管道二通过挤压弹性层与管体相连接;所述弹性层的内侧设置有螺纹。本实用新型结构简单，能过滤污水中的杂质之余，还能连接直径大小不同的管道，提高管道连接密封性。
权利要求书
1.一种用于市政污水管道连接装置，其特征在于，包括管体和连接体，所述连接体设置在管体的内管壁上，所述连接体的一端设置为凹槽结构，所述凹槽结构的槽体延伸到管体边沿外，管体的一端通过凹槽结构连接管道一;所述凹槽结构的边沿位置安装有过滤网，所述过滤网设置为三角形结构，过滤网的顶点位置与管体的轴心处于同一水平面上;所述连接体的另一端设置有弹性层，所述弹性层内开设有中空的压缩腔，所述压缩腔内安装有弹性橡胶条，管道二通过挤压弹性层与管体相连接;所述弹性层的内侧设置有螺纹。
2.根据权利要求1所述的用于市政污水 管道连接装置，其特征在于，所述管道一的直径与管体的直径相同，所述管道二的直径小于管体的直径。
3.根据权利要求2所述的用于市政污水管道连接装置，其特征在于，所述管道一和管道二的管身上均安装有法兰盘，通过螺栓连接管道一和管道二的法兰盘。
4.根据权利要求3所述的用于市政污水管道连接装置，其特征在于，所述管道一的法兰盘的螺栓孔高度与管道二法兰盘的螺栓孔高度保持水平。
5.根据权利要求1所述的用于市政污水管道连接装置，其特征在于，所述管体设置有弹性层的一端也设置有凹槽结构，凹槽结构延伸到管体边沿外。
说明书
一种用于市政污水管道连接装置
技术领域
本实用新型涉及市政污水管道领域，具体涉及一种用于市政污水管道连接装置。
背景技术
在水利工程中，管道与管道之间的连接是非常常见的，而一般的管道连接方式分为以下几种，例如对焊连接、法兰连接、带密封圈的套管、丝扣连接等，而这些连接方式都是用于直径相同的两端管道之间的连接;但是在实际情况中，由于不同地方所用的运输污水管道的大小不一致，因此上述的管道连接方式较难实行，若通过上述方式强行连接，会影响管道的密封性或成本大大提高;且在污水管道运输的过程中，污水中的杂质对管道内壁的摩擦会严重影响管道的寿命。
实用新型内容
针对现有技术的不足，本实用新型的目的旨在提供一种管道连接装置，能过滤污水中的杂质之余，还能连接直径大小不同的管道，提高管道连接密封性。
为实现上述目的，本实用新型采用如下技术方案：

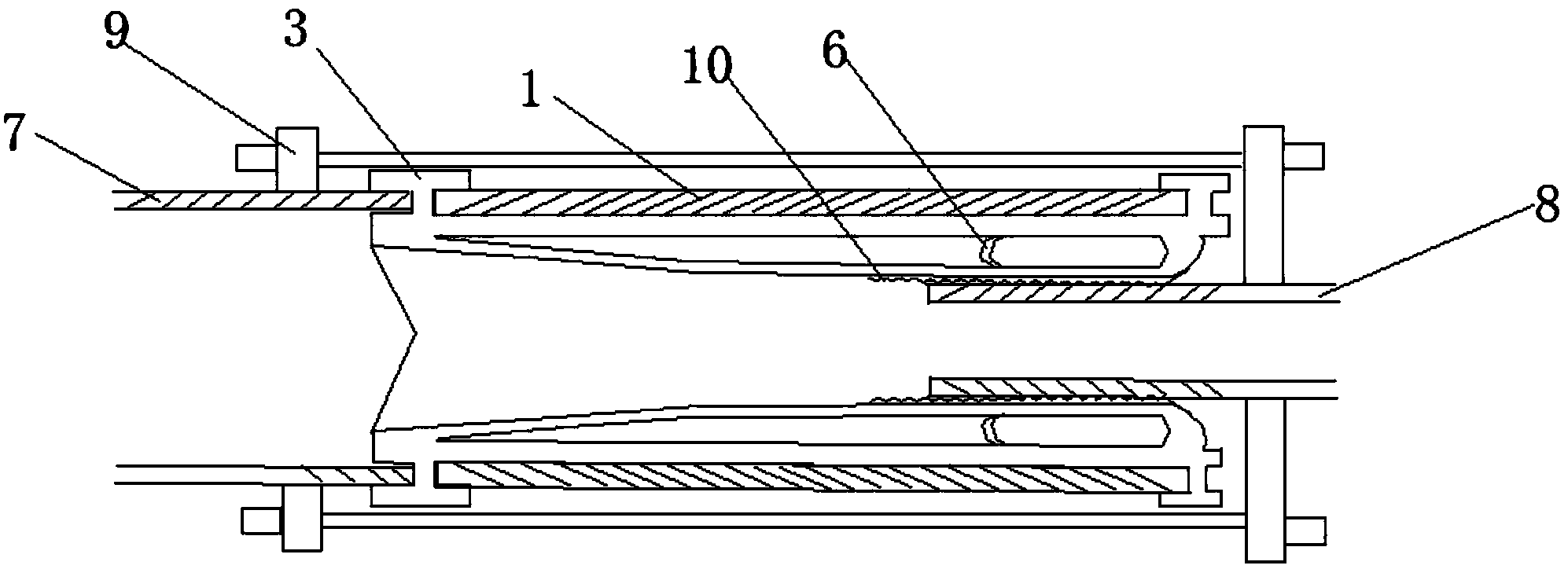

一种用于市政污水管道连接装置，包括管体和连接体，所述连接体设置在管体的内管壁上，所述连接体的一端设置为凹槽结构，所述凹槽结构的槽体延伸到管体边沿外，管体的一端通过凹槽结构连接管道一;所述凹槽结构的边沿位置安装有过滤网，所述过滤网设置为三角形结构，过滤网的顶点位置与管体的轴心处于同一水平面上;所述连接体的另一端设置有弹性层，所述弹性层内开设有中空的压缩腔，所述压缩腔内安装有弹性橡胶条，管道二通过挤压弹性层与管体相连接;所述弹性层的内侧设置有螺纹。
作为本实用新型的一种优化，所述管道一的直径与管体的直径相同，所述管道二的直径小于管体的直径。
作为本实用新型的一种优化，所述管道一和管道二的管身上均安装有法兰盘，通过螺栓连接管道一和管道二的法兰盘。
作为本实用新型的一种优化，所述管道一的法兰盘的螺栓孔高度与管道二法兰盘的螺栓孔高度保持水平。
作为本实用新型的一种优化，所述管体设置有弹性层的一端也设置有凹槽结构，凹槽结构延伸到管体边沿外。
本实用新型的有益效果在于：
管体内的凹槽结构能提高连接直径相同的管道的密封性;直径较小的管道插入管体内，通过压缩弹性层来固定直径小的管道，实现直径大的管道与直径小的管道的连接;弹性层的螺纹能增加直径小的管道与弹性层之间的摩擦力，防止直径小的管道从管体中脱落，同时也能提高密封程度。
