申请日2017.12.04
公开(公告)日2018.07.24
IPC分类号C02F1/28
摘要
本实用新型涉及活性炭技术领域，且公开了一种污水处理用活性炭过滤装置，包括机体，所述机体的顶部固定连接有机盖，所述机盖的顶部固定连通有进水管，所述进水管的顶部固定连接有接头，所述机体内壁的中部开设有定位孔，所述定位孔的内部插接有定位杆，所述定位杆的一侧固定连接有固定框，所述固定框的内部固定连接有净化层。该污水处理用活性炭过滤装置，向机体的一侧按压活动杆的一端，由于活动杆的中部活动连接有支撑杆，活动杆的另一端活动连接有连接杆，可以使固定杆向外侧移动，使固定杆从固定孔的内部脱落，从而可以将固定框进行拆卸，方便了将固定框内部的净化层的更换，使更换净化层非常的方便省力，降低安装成本，提高了工作效率。
权利要求书

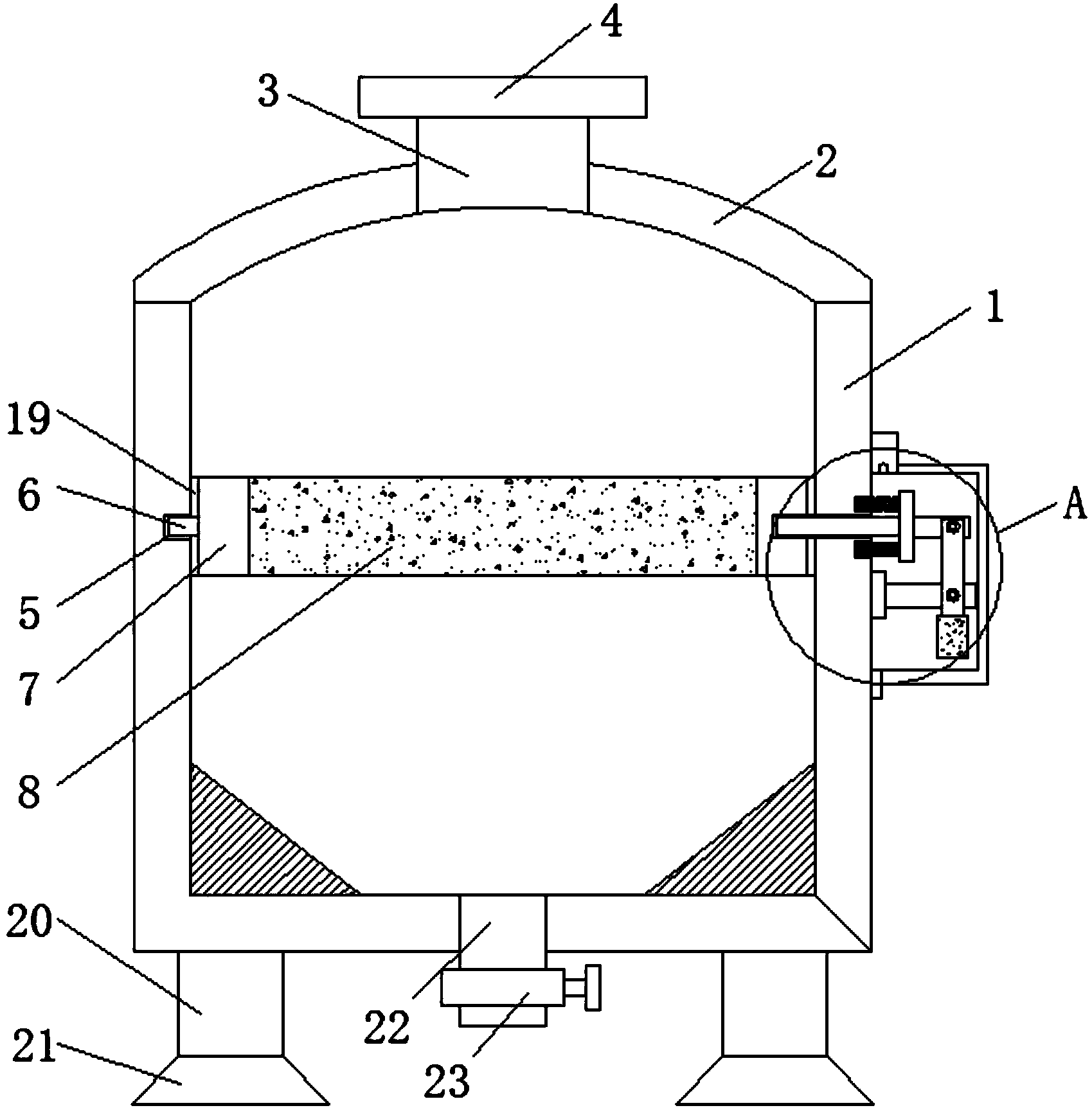

1.一种污水处理用活性炭过滤装置，包括机体(1)，其特征在于：所述机体(1)的顶部固定连接有机盖(2)，所述机盖(2)的顶部固定连通有进水管(3)，所述进水管(3)的顶部固定连接有接头(4)，所述机体(1)内壁的中部开设有定位孔(5)，所述定位孔(5)的内部插接有定位杆(6)，所述定位杆(6)的一侧固定连接有固定框(7)，所述固定框(7)的内部固定连接有净化层(8)，所述固定框(7)远离定位杆(6)的一侧开设有固定孔(9);
所述机体(1)的一侧固定连接有支撑杆(10)，所述支撑杆(10)的一侧通过销轴活动连接有活动杆(11)，所述活动杆(11)的一端通过销轴活动连接有连接杆(13)，所述连接杆(13)的一端固定连接有拉板(14)，所述拉板(14)的一侧固定连接有拉簧(15)，所述拉簧(15)的一端固定连接在机体(1)上，所述拉板(14)一侧的中部固定连接有固定杆(16)，所述固定杆(16)的一端贯穿机体(1)并延伸至固定孔(9)的内部，所述机体(1)底部的中部固定连通有排水管(22)，所述排水管(22)的外表面设置有排水阀(23)。
2.根据权利要求1所述的一种污水 处理用活性炭过滤装置，其特征在于：所述净化层(8)的内部设置有活性炭，且活性炭的目数为四十目。
3.根据权利要求1所述的一种污水处理用活性炭过滤装置，其特征在于：所述活动杆(11)远离连接杆(13)的一端固定套接有橡胶套(12)，且橡胶套(12)的外表面固定连接有防滑凸点。
4.根据权利要求1所述的一种污水处理用活性炭过滤装置，其特征在于：所述拉簧(15)的数量为两个，且两个拉簧(15)对称固定连接在拉板(14)一侧的上下两端。
5.根据权利要求1所述的一种污水处理用活性炭过滤装置，其特征在于：所述机体(1)的一侧固定连接有铰接块(17)，铰接块(17)的一侧活动连接有防护盒(18)，且活动杆(11)位于防护盒(18)的内部。
6.根据权利要求1所述的一种污水处理用活性炭过滤装置，其特征在于：所述机体(1)底部的两侧均固定连接有支撑腿(20)，且支撑腿(20)的底部固定连接有底座(21)。
7.根据权利要求1所述的一种污水处理用活性炭过滤装置，其特征在于：所述固定孔(9)的深度小于活动杆(11)距离拉板(14)之间的长度，且固定孔(9)的深度等于固定杆(16)长度的五分之一。
8.根据权利要求1所述的一种污水处理用活性炭过滤装置，其特征在于：所述固定框(7)的外侧固定连接有密封垫(19)，且密封垫(19)的内壁与机体(1)内壁接触。
说明书
一种污水处理用活性炭过滤装置
技术领域
本实用新型涉及活性炭技术领域，具体为一种污水处理用活性炭过滤装置。
背景技术
活性炭是一种黑色多孔的固体炭质，由煤通过粉碎、成型或用均匀的煤粒经炭化、活化生产。主要成分为碳，并含少量氧、氢、硫、氮和氯等元素。普通活性炭的比表面积在500～1700m2/g间。具有很强的吸附性能，为用途极广的一种工业吸附剂。
在污水处理中，需要使用过滤装置对污水进行净化处理，由于活性炭具有很强的吸附性能，在过滤装置中的净化层中设置有活性炭，在长时间使用后，为了使净化的效果更好需要将净化层进行更换，现在对净化层进行更换时需要借助很多工具，更换时费时费力很不方便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用活性炭过滤装置，具备便于更换的优点，解决了对净化层进行更换时需要借助很多工具，更换时费时费力很不方便的问题。
(二)技术方案
为实现上述便于更换的目的，本实用新型提供如下技术方案：一种污水处理用活性炭过滤装置，包括机体，所述机体的顶部固定连接有机盖，所述机盖的顶部固定连通有进水管，所述进水管的顶部固定连接有接头，所述机体内壁的中部开设有定位孔，所述定位孔的内部插接有定位杆，所述定位杆的一侧固定连接有固定框，所述固定框的内部固定连接有净化层，所述固定框远离定位杆的一侧开设有固定孔。
所述机体的一侧固定连接有支撑杆，所述支撑杆的一侧通过销轴活动连接有活动杆，所述活动杆的一端通过销轴活动连接有连接杆，所述连接杆的一端固定连接有拉板，所述拉板的一侧固定连接有拉簧，所述拉簧的一端固定连接在机体上，所述拉板一侧的中部固定连接有固定杆，所述固定杆的一端贯穿机体并延伸至固定孔的内部，所述机体底部的中部固定连通有排水管，所述排水管的外表面设置有排水阀。
优选的，所述净化层的内部设置有活性炭，且活性炭的目数为四十目。
优选的，所述活动杆远离连接杆的一端固定套接有橡胶套，且橡胶套的外表面固定连接有防滑凸点。
优选的，所述拉簧的数量为两个，且两个拉簧对称固定连接在拉板一侧的上下两端。
优选的，所述机体的一侧固定连接有铰接块，铰接块的一侧活动连接有防护盒，且活动杆位于防护盒的内部。
优选的，所述机体底部的两侧均固定连接有支撑腿，且支撑腿的底部固定连接有底座。
优选的，所述固定孔的深度小于活动杆距离拉板之间的长度，且固定孔的深度等于固定杆长度的五分之一。
优选的，所述固定框的外侧固定连接有密封垫，且密封垫的内壁与机体内壁接触。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水处理用活性炭过滤装置，具备以下有益效果：
1、该污水处理用活性炭过滤装置，通过向机体的一侧按压活动杆的一端，由于活动杆的中部活动连接有支撑杆，活动杆的另一端活动连接有连接杆，可以使固定杆向外侧移动，使固定杆从固定孔的内部脱落，从而可以将固定框进行拆卸，方便了将固定框内部的净化层的更换，使更换净化层非常的方便省力，降低安装成本，提高了工作效率。
2、该污水处理用活性炭过滤装置，通过拉簧的设置，拉簧的拉力可以拉动拉板向机体的一侧移动，由于拉板的一侧固定连接有固定杆，从而可以使固定杆位于固定孔中更加的稳定，使固定框固定的更加的牢固。
