申请日2018.01.06
公开(公告)日2018.06.12
IPC分类号C02F9/14
摘要
本发明涉及一种离岸废水处理船。离岸废水处理设备包括用于处理的废水处理组件;将废水从陆上位置转移到所述废水处理设备的装置;从所述废水处理设备转移处理后的废水的装置;从所述废水处理设备转移淤泥的装置。
权利要求书
1.一种离岸废水处理船，其特征在于，所述离岸废水处理船位于水体表面，包括：
船体;
至少部分地安装在所述船体中的废水处理系统，所述废水处理系统每天能够处理至少2000万升废水，产生的最终产物包括淤泥和处理后的废水;其中，所述废水处理系统包括从以下中选择的废水处理组件：
用于减少废水中的悬浮固体或者油脂含量的初级处理系统;
包含有能够减少废水中包含的有机物含量的细菌的二级处理系统;
包括有用于杀死微生物的装置的消毒处理系统;
包括有用于去除废水中包括氮和磷的营养物的装置的营养物去除系统;
与所述废水处理系统连通的废水进水口;
从所述船中转移处理后的废水的出水口;以及
用于将至少一种最终产物与水体中的水进行混合的混合系统，所述混合系统包括位于所述处理船上的混合池以及进水口和出水口。
2.根据权利要求1所述的离岸废水处理船，其特征在于，所述废水处理系统包括用于减少废水中的悬浮固体或者油脂含量的初级处理系统。
3.根据权利要求1所述的离岸废水处理船，其特征在于，所述废水处理系统包括二级处理系统，所述二级处理系统包括能够减少废水中包含的有机物含量的细菌。
4.根据权利要求1所述的离岸废水处理船，其特征在于，所述废水处理系统包括消毒处理系统，所述消毒处理系统包括用于杀死微生物的装置。
5.根据权利要求1所述的离岸废水处理船，其特征在于，所述废水处理系统包括营养物去除系统，所述营养物去除系统包括去除废水中包括氮和磷的营养物的装置。
6.根据权利要求1所述的离岸废水处理船，其特征在于，所述废水处理系统包括以下的至少两个系统：
用于减少废水中的悬浮固体或者油脂含量的初级处理系统;
包含有能够减少废水中包含的有机物含量的细菌的二级处理系统;
包括有用于杀死微生物的装置的消毒处理系统;
包括有用于去除废水中包括氮和磷的营养物的装置的营养物去除系统。
7.根据权利要求1所述的离岸废水处理船，其特征在于，所述废水处理系统包括以下的至少三个系统：
用于减少废水中的悬浮固体或者油脂含量的初级处理系统;
包含有能够减少废水中包含的有机物含量的细菌的二级处理系统;
包括有用于杀死微生物的装置的消毒处理系统;
包括有用于去除废水中包括氮和磷的营养物的装置的营养物去除系统。
8.根据权利要求1所述的离岸废水处理船，其特征在于，所述废水处理系统包括：
用于减少废水中的悬浮固体或者油脂含量的初级处理系统;
包含有能够减少废水中包含的有机物含量的细菌的二级处理系统;
包括有用于杀死微生物的装置的消毒处理系统;
包括有用于去除废水中包括氮和磷的营养物的装置的营养物去除系统。
说明书
一种离岸废水处理船
技术领域
本发明涉及一种离岸废水处理船。
背景技术
住宅的、商业的、农业的以及工业的用水产生了大量未经处理的废水，这些废水会导致健康危害以及环境问题。因此，大部分城市在其污水收集系统的下游使用废水处理设备，将未净化的废水处理成比较无害的形式。
进入处理设备(流入)的废水大概是99%的水以及1%的大型物体、固体、溶解固体、油类、蜡状物以及有机物的混合物。通过使用一系列的处理步骤，可以将后者与前者分离，这些处理步骤通常称为预处理、初级处理、二级处理以及高级处理。预处理和初级处理清除固体。二级处理使用微生物清除溶解的有机物。高级(三级)处理清除营养物如氮和磷。其他的处理包括消毒、过滤和反渗透。
常规废水处理系统的最终产物是经处理后的废水和淤泥。处理后的废水通常排放到废水处理厂附近的水体(如溪流、河流或海洋)中。淤泥通常倾倒到厂区外的特定区域，有时候经处理后作为肥料使用。
这些最终产物的产生和处理，以及废水处理厂的常规运行可能效果不理想。例如，处理后的废水不断排放到附近的水体中，对环境可能有害。此外，所产生的淤泥会产生强烈的臭味，这些臭味使废水处理厂附近区域不适合栖息或居住。
发明内容

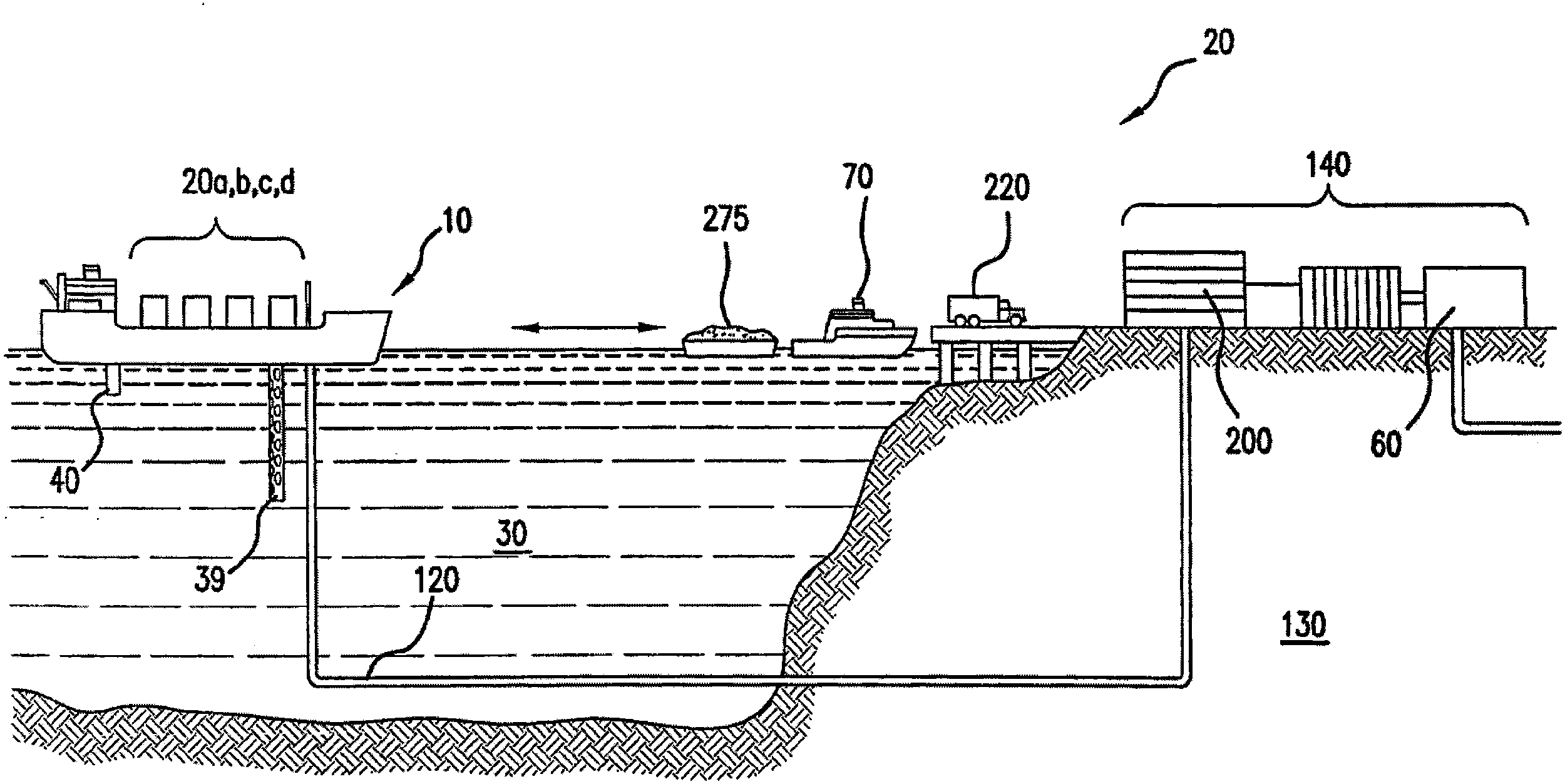

本发明涉及一种离岸废水处理船。在这些系统和方法中，至少一部分的废水处理是在离岸的外滨处实施的。例如，来自城市污水系统的污水先经过陆上的初级处理。经过这种处理后的废水可输送(例如，通过管道)到位于外滨的设备(例如，固定在水体中的船只)以进行二级处理、消毒和高级处理中的一种或多种。所得到的处理后的废水可以离岸排放，或者返回陆上进行进一步的处理或利用。所得到的淤泥可以回送到陆上进行堆放或进一步的处理。在将淤泥回送到陆上之前，也可以先在所述处理船上对淤泥进行进一步的处理(例如，分解和脱水)。
因为本发明的一种离岸废水处理船能够离岸实施，所以能够避免常规的陆上废水处理操作有关的缺点。例如，因为所排放的处理后的废水能够在离岸处疏散——尤其是处理后的废水首先与周围环境的水混合然后再排放，所以减轻了处理后的废水的排放对本地环境的影响。此外，基于船只的处理系统通过船在水体中的摇摆而增加水力停留时间，能够提高处理效率。重要的是，这种离岸废水处理系统的使用减少了为处理废水而需要的岸边陆面使用量，消除对该区域的危害，例如恶臭味。通过在现有的陆地设备中很难实施的模块升级，本发明的离岸系统可延长使用寿命。此外，某些基于船只的系统的可移动性使其可应用于紧急事件和军事应用中。
因此，本发明的特征是离岸废水处理船(或其他离岸设备)，所述离岸废水处理船包括每天能够处理至少2,000万升废水的废水处理系统;与所述废水处理系统流通的废水进水口;以及从所述船中移走处理后的废水的出水口。所述废水处理系统可包括用于减少废水中悬浮固体或油脂含量的初级处理系统;包含有能够减少废水中包含的有机物量的细菌的二级处理系统;包含有杀死微生物的装置的消毒处理系统;包含有清除废水中包括氮和磷的营养物的装置的营养物去除系统。所述废水处理系统可以包括有淤泥处理系统，例如，所述淤泥处理系统包括从淤泥中去除水分的装置、用于分解有机物的细菌介导的装置和/或包含有杀死微生物的装置的消毒系统。
所述离岸废水处理船还可以包括其他的组件，如发电设备、用于移动所述处理船的推进系统和/或用于混合处理后的废水或淤泥与所述处理船周边的水体中的水的腔室。
本发明的另一方面的特征在于废水处理设备，该废水处理设备位于远离陆上废水收集系统的水体中。所述废水处理设备包括：(a)每天能够处理至少20,000万升废水的废水处理组件;(b)将废水从陆上废水收集系统转移到废水处理设备的装置(例如管道或者穿梭船);(c)将处理后的废水从所述废水处理系统中移除的装置(例如，与水体流通的出水口、管道、或者穿梭船);以及(d)将淤泥从所述废水处理系统中移除的装置(例如，管道或者穿梭船)。本发明的一种离岸废水处理船也可以包括至少两个独立的废水处理方式不同的废水处理组件。所述两个独立的废水处理组件可通过水体分隔开(例如，两个或多个船浮在水体上并相连使得废水能够从至少一艘船流到至少另一艘船中)。
另一方面，本发明的特征在于一种处理废水的方法，包括如下步骤：将废水从陆上某一位置传输到位于离岸水体中的废水处理设备中，然后使废水通过：初级处理系统，以减少废水中悬浮固体或油脂的含量;二级处理系统，包含有细菌能够分解废水中含有的有机物;消毒处理系统，包含有装置以杀死微生物;和/或营养物去除系统，包含有装置以移除废水中包括氮和磷的营养物。得到的处理后的废水和淤泥可从所述废水处理设备转移到陆上的某一位置，或者排放到水体中。在后一种情况下，最终产物在排放之前先稀释以减少对环境的影响。
除非另有定义，否则，这里所用的所有技术术语具有本发明所属领域的普通技术人员所理解的相同意思。
虽然可以使用与本申请中所描述的相似或等效的方法和材料来实施或试验本发明，但下面将描述合适的方法和材料。这里提到的所有公开出版物、专利申请、专利以及其他参考材料都被本申请全文引用。在出现冲突的情况之下，以本说明书中的定义为准。另外，下面所讨论的具体实施例仅用于举例说明，不是对本发明的限定。
