申请日2017.12.04
公开(公告)日2018.07.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于亚甲基蓝印染废水的吸附处理装置，包括依次通过管道相连接的废水储水罐、臭氧发生器、吸附床、软化装置和回用水储罐。通过臭氧发生器、吸附床、软化装置能够有效去除亚甲基蓝印染废水的颜色、气味以及氧化水体中的部分杂质，去除亚甲基蓝分子，对废水中的高价金属离子进行去除和软化，降低废水中的含盐量，回收水资源，避免水资源的浪费和污染。本实用新型处理效果好、能耗低、结构简单、占地少、操作简单、运行管理方便等优点，能够实现印染废水的大规模处理。
权利要求书

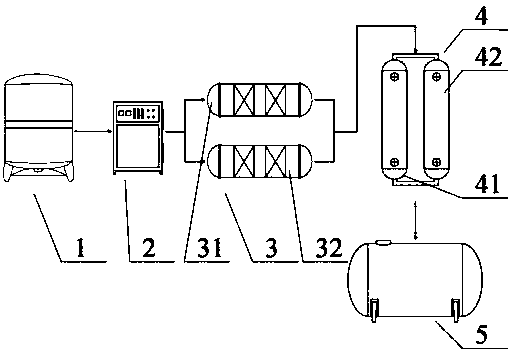

1.一种用于亚甲基蓝印染废水的吸附处理装置，其特征在于，包括依次通过管道相连接的废水储水罐(1)、臭氧发生器(2)、吸附床(3)、软化装置(4)和回用水储罐(5)。
2.根据权利要求1所述的吸附处理装置，其特征在于，所述吸附床(3)为Fe2O3负载活性炭吸附床(3)。
3.根据权利要求2所述的吸附处理装置，其特征在于，所述Fe2O3负载活性炭吸附床(3)包括进水装置、分别与进水装置和所述软化装置连接的多个相互独立工作的Fe2O3负载活性炭吸附床层，所述进水装置与所述臭氧发生器(2)通过管道连接。
4.根据权利要求3所述的吸附处理装置，其特征在于，所述Fe2O3负载活性炭吸附床(3)包括两个相互独立工作的Fe2O3负载活性炭吸附床层，所述Fe2O3负载活性炭吸附床层包括第一Fe2O3负载活性炭吸附床层(31)和第二Fe2O3负载活性炭吸附床层(32)。
5.根据权利要求2所述的吸附处理装置，其特征在于，所述Fe2O3负载活性炭吸附床(3)还设有用于反洗吸附床的反洗装置。
6.根据权利要求5所述的吸附处理装置，其特征在于，所述反洗装置设有反洗进水口，所述反洗进水口与所述软化装置(4)的出水口连接。
7.根据权利要求1所述的吸附处理装置，其特征在于，所述软化装置(4)为离子交换软化装置(4)。
8.根据权利要求7所述的吸附处理装置，其特征在于，所述离子交换软化装置(4)包括相互独立工作的多个离子交换床层。
9.根据权利要求8所述的吸附处理装置，其特征在于，所述离子交换软化装置(4)包括相互独立工作的两个离子交换床层，所述离子交换床层包括第一离子交换床层(41)和第二离子交换床层(42)。
10.根据权利要求1所述的吸附处理装置，其特征在于，还包括再生装置，所述再生装置包括再生液储罐(6)，所述软化装置(4)设有再生液进口(43)和再生液出口(44)，所述再生液储罐(6)与所述再生液进口(43)通过管道连接。
说明书
一种用于亚甲基蓝印染废水 的吸附处理装置
技术领域
本实用新型涉及亚甲基蓝印染废水处理技术领域，更具体地，涉及一种用于亚甲基蓝印染废水的吸附处理装置。
背景技术
随着我国纺织、印刷工业的快速发展，印染废水的排放量也日益增加，从而造成了大量的污染。印染废水中通常含有难降解、有毒有机污染物，其中偶氮类化合物和芳香胺等还具有致癌、致畸变作用，而亚甲基蓝是水溶性偶氮染料的代表性化合物，是工业印染废水中典型的污染物之一，在环境中难以被氧化，对其进行降解脱色，成为印染废水治理的重要对象。印染废水的处理方法中的电化学法、生物法等，处理成本高、处理过程复杂，增大了印染行业的成本。
实用新型内容
本实用新型为克服上述现有技术所述的缺陷，提供一种用于亚甲基蓝印染废水的吸附处理装置。
为解决上述技术问题，本实用新型采用的技术方案是：
一种用于亚甲基蓝印染废水的吸附处理装置，包括依次通过管道相连接的废水储水罐、臭氧发生器、吸附床、软化装置和回用水储罐。
臭氧发生器通过产生的臭氧对废水进行处理，臭氧具有很强的氧化、脱色、脱臭及杀菌功能，可有效的去除亚甲基蓝印染废水的颜色及气味，并氧化污水中部分杂质;吸附床能够对亚甲基蓝印染废水中的亚甲基蓝分子进行吸附去除;软化装置具有软化、除碱、除盐等功能，通过降低废水中的含盐量，从而回收利用。
优选地，所述吸附床为Fe2O3负载活性炭吸附床。Fe2O3负载活性炭吸附床能够更加有效地吸附去除亚甲基蓝印染废水中的亚甲基蓝分子。
优选地，所述废水储水罐内部设有水泵。
更优选地，所述废水储水罐设置在所述臭氧发生器、Fe2O3负载活性炭吸附床、软化装置的上方。无需水泵，可以利用液体的重力，使废水储水罐中液体自动流动，进入臭氧发生器。
优选地，所述Fe2O3负载活性炭吸附床包括进水装置、分别与进水装置和所述软化装置连接的多个相互独立工作的Fe2O3负载活性炭吸附床层，所述进水装置与所述臭氧发生器通过管道连接。多个相互独立工作的Fe2O3负载活性炭吸附床层能够间歇操作。
更优选地，所述Fe2O3负载活性炭吸附床包括两个相互独立工作的Fe2O3负载活性炭吸附床层，所述Fe2O3负载活性炭吸附床层包括第一Fe2O3负载活性炭吸附床层和第二Fe2O3负载活性炭吸附床层。第一Fe2O3负载活性炭吸附床层与第二Fe2O3负载活性炭吸附床层能够间歇操作。
优选地，所述Fe2O3负载活性炭吸附床还设有用于反洗吸附床的反洗装置。Fe2O3负载活性炭吸附床使用一定时间之后进行反洗，防止吸附床老化和堵塞，从而延长吸附床的使用寿命。特别的，Fe2O3负载活性炭吸附床包括相互独立工作的第一Fe2O3负载活性炭吸附床层和第二Fe2O3负载活性炭吸附床层时，第一Fe2O3负载活性炭吸附床层进行反洗，第二Fe2O3负载活性炭吸附床层能够处理废水;第二Fe2O3负载活性炭吸附床层进行反洗，第一Fe2O3负载活性炭吸附床层能够处理废水，从而实现连续处理废水。
反洗装置使用的水可以是软化装置软化之后的处理水，也可以是任何外部接入的洁净水。
更优选地，所述反洗装置设有反洗进水口，所述反洗进水口与所述软化装置的出水口连接。软化装置处理后的水进入反洗进水口，对Fe2O3负载活性炭吸附床进行反洗，充分利用软化后的回用水。
优选地，所述软化装置为离子交换软化装置。离子交换软化装置依靠离子交换树脂对废水中的高价金属离子进行去除和软化，通过降低废水中的含盐量，从而回收利用。
优选地，所述离子交换软化装置包括相互独立工作的多个离子交换床层。
更优选地，所述离子交换软化装置包括相互独立工作的两个离子交换床层，所述离子交换床层包括第一离子交换床层和第二离子交换床层。离子交换床层使用一段时间之后，需要进行再生操作，第一离子交换床层进行再生操作时，第二离子交换床层进行废水处理;第二离子交换床层进行再生操作时，第一离子交换床层进行废水处理，从而不间断处理废水。
优选地，所述回用水储罐设置于所述软化装置的下方。利用水自身的重力，使水自动流动，经软化装置处理完之后自动流入回用水储罐。
优选地，所述吸附处理装置还包括再生装置，所述再生装置包括再生液储罐，所述软化装置设有再生液进口和再生液出口，所述再生液储罐与所述再生液进口通过管道连接。再生液储罐中的再生液通过再生液进口进入软化装置，对软化装置进行再生，之后从再生液出口流出。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过臭氧发生器、吸附床、软化装置能够有效去除亚甲基蓝印染废水的颜色、气味以及氧化水体中的部分杂质，去除亚甲基蓝分子，对废水中的高价金属离子进行去除和软化，降低废水中的含盐量，回收水资源，避免水资源的浪费和污染。本实用新型处理效果好、能耗低、结构简单、占地少、操作简单、运行管理方便等优点，能够实现印染废水的大规模处理。
