申请日2018.01.07
公开(公告)日2018.12.25
IPC分类号B01D17/032; B01D36/00
摘要

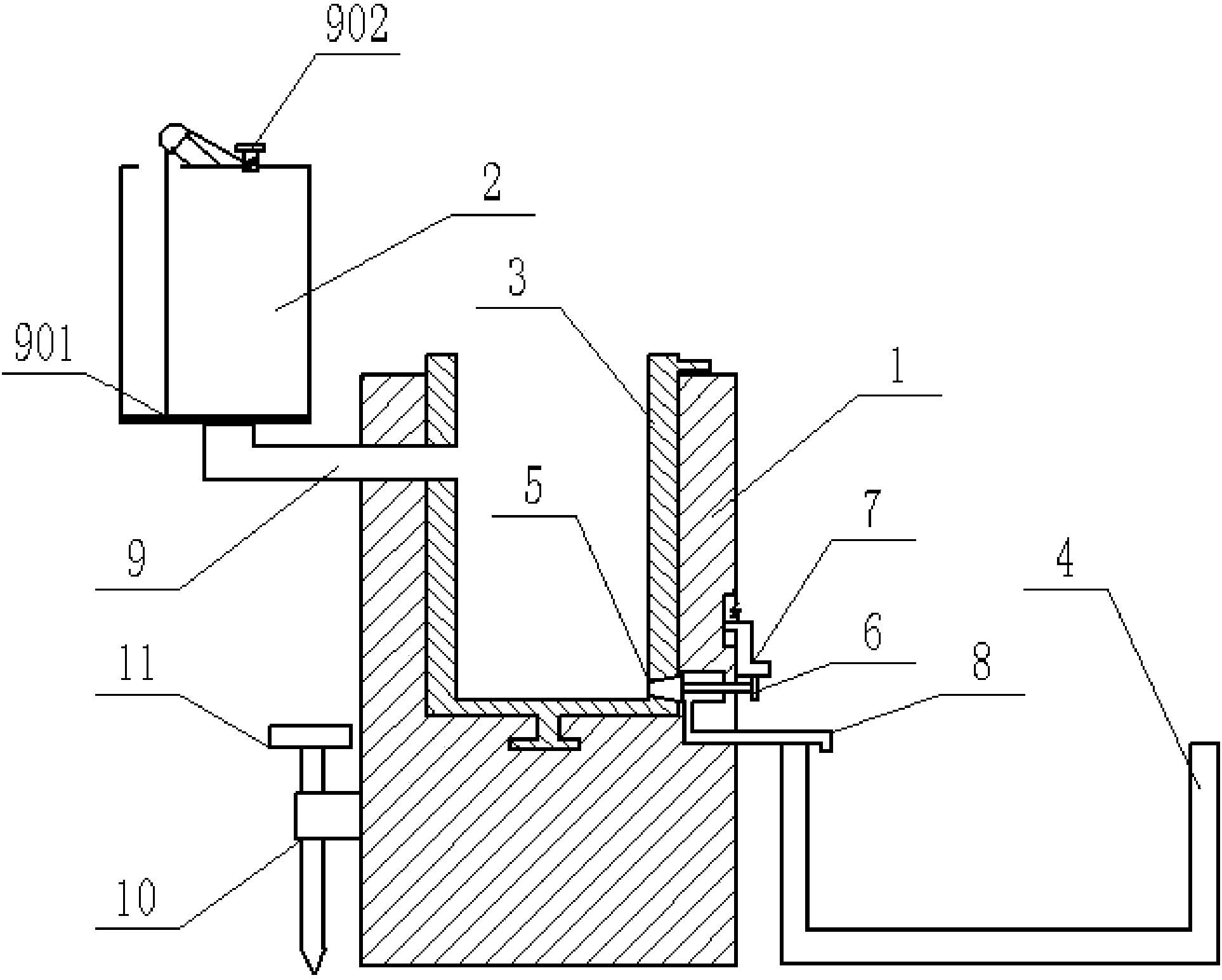

本实用新型涉及一种炼厂污水中污油回收处理装置，包括储油罐和分离器，分离器包括外壳和内壳，储油罐下方设有入油管，入油管内设有过滤网，储油罐上设有旋动轴，旋动轴与储油罐转动连接，过滤网上设有绳索，绳索穿过滑轮与旋动钮连接，穿过分离器连接到内壳的内部，内壳下方设有出油孔，出油孔内设有橡胶塞，橡胶塞连接有滑动杆，滑动杆和橡胶塞设置在外壳内的活动槽内，滑动杆上设有螺纹，外壳上设有与滑动杆配套的螺纹槽，活动槽内设有出液管，出液管末端连接有存放罐。本实用新型所述一种炼厂污水中污油回收处理装置可以实现污水处理中的污油回收，还可以实现震荡结构的调节和固定。
权利要求书
1.一种炼厂污水中污油回收处理装置，包括储油罐和分离器，其特征在于，所述分离器包括外壳和内壳，所述储油罐下方设有入油管，所述入油管内设有过滤网，所述储油罐上设有旋动轴，所述旋动轴与所述储油罐转动连接，所述过滤网上设有绳索，所述绳索穿过滑轮与旋动轴连接，所述穿过所述分离器连接到所述内壳的内部，所述内壳下方设有出油孔，所述出油孔内设有橡胶塞，所述橡胶塞连接有滑动杆，所述滑动杆和所述橡胶塞设置在所述外壳内的活动槽内，所述滑动杆上设有螺纹，所述外壳上设有与所述滑动杆配套的螺纹槽，所述活动槽内设有出液管，所述出液管末端连接有存放罐，所述滑动杆上方设有滑动块，所述滑动块与所述外壳滑动连接，所述滑动块连接有弹簧，所述弹簧与所述外壳固定连接，所述滑动块与所述滑动杆相互贴合，所述外壳侧壁上设有固定块，所述固定块上设有螺纹杆，所述螺纹杆与所述固定块螺纹连接，所述内壳的内壁上设有滑动槽，所述滑动槽内设有滑动架，所述滑动架上固定设有基座，所述基座连接有震动棒，所述滑动架上连接钢丝绳，所述内壳和所述外壳上端均设有定滑轮，所述外壳侧壁上设有卷轴，所述卷轴与所述外壳转动连接，所述钢丝绳穿过所述定滑轮连接到卷轴，所述卷轴末端设有转盘，所述转盘外侧固定设有转动杆，所述转盘下端设有卡合块，所述卡合块固定设置在所述外壳侧壁上，所述卡合块上设有螺钮，所述螺钮穿过所述卡合块并与所述转盘相互贴合。
2.根据权利要求1所述的一种炼厂污水中污油回收处理装置，其特征在于，所述螺纹杆下端为尖锐状结构。
3.根据权利要求1所述的一种炼厂污水中污油回收处理装置，其特征在于，所述滑动槽与所述入油管不在同一平面。
4.根据权利要求1所述的一种炼厂污水中污油回收处理装置，其特征在于，所述震动棒通过导线与电源电气连接。
5.根据权利要求1所述的一种炼厂污水中污油回收处理装置，其特征在于，所述滑动块上连接的所述弹簧处于压缩状态。
6.根据权利要求1所述的一种炼厂污水中污油回收处理装置，其特征在于，所述橡胶塞的截面为等腰梯形。
说明书
一种炼厂污水中污油回收处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种炼厂污水中污油回收处理装置。
背景技术
在污水处理中，有时需要将炼厂污水中的污油回收重新利用，回收的污油在处理之后虽然无法用于食品生产，但是在工业上可以再次利用，因此炼厂污水中的污油具有回收利用的价值，在回收之前需要进行油水分离，在分离过程中需要使用到离心、震荡或者静置等操作，在建筑中使用到的震动棒可以起到震荡的作用，但是震动棒在工业污油处理上不易固定和调节。
实用新型内容
本实用新型的一个主要目的在于克服现有技术中的至少一种缺陷，提供一种炼厂污水中污油回收处理装置，能够有效地克服现有技术所存在的污水处理中污水内的污油不易回收的问题，同时解决了回收装置中的震荡装置不易调节的问题。
为了实现上述技术方案，本实用新型采用以下技术方案：
根据本实用新型的一个方面，提供一种炼厂污水中污油回收处理装置，包括储油罐和分离器，所述分离器包括外壳和内壳，所述储油罐下方设有入油管，所述入油管内设有过滤网，所述储油罐上设有旋动轴，所述旋动轴与所述储油罐转动连接，所述过滤网上设有绳索，所述绳索穿过滑轮与所述旋动钮连接，所述穿过所述分离器连接到所述内壳的内部，所述内壳下方设有出油孔，所述出油孔内设有橡胶塞，所述橡胶塞连接有滑动杆，所述滑动杆和所述橡胶塞设置在所述外壳内的活动槽内，所述滑动杆上设有螺纹，所述外壳上设有与所述滑动杆配套的螺纹槽，所述活动槽内设有出液管，所述出液管末端连接有存放罐，所述滑动杆上方设有滑动块，所述滑动块与所述外壳滑动连接，所述滑动块连接有弹簧，所述弹簧与所述外壳固定连接，所述滑动块与所述滑动杆相互贴合，所述外壳侧壁上设有固定块，所述固定块上设有螺纹杆，所述螺纹杆与所述固定块螺纹连接，所述内壳的内壁上设有滑动槽，所述滑动槽内设有滑动架，所述滑动架上固定设有基座，所述基座连接有震动棒，所述滑动架上连接钢丝绳，所述内壳和所述外壳上端均设有定滑轮，所述外壳侧壁上设有卷轴，所述卷轴与所述外壳转动连接，所述钢丝绳穿过所述定滑轮连接到卷轴，所述卷轴末端设有转盘，所述转盘外侧固定设有转动杆，所述转盘下端设有卡合块，所述卡合块固定设置在所述外壳侧壁上，所述卡合块上设有螺钮，所述螺钮穿过所述卡合块并与所述转盘相互贴合。
根据本实用新型的一实施方式，所述螺纹杆下端为尖锐状结构。
根据本实用新型的一实施方式，所述滑动槽与所述入油管不在同一平面。
根据本实用新型的一实施方式，所述震动棒通过导线与电源电气连接。
根据本实用新型的一实施方式，所述滑动块上连接的所述弹簧处于压缩状态。
根据本实用新型的一实施方式，所述橡胶塞的截面为等腰梯形。
由上述技术方案可知，本实用新型具备以下优点和积极效果中的至少之一：
本实用新型通过增加过滤网、橡胶塞和震动棒的设计，达到了污水中污油可以被回收的效果。
本实用新型通过增加滑动槽、滑动架和卷轴的设计，达到了震荡用的震动棒便于固定和调节的效果。
