申请日2017.12.04
公开(公告)日2018.08.03
IPC分类号C02F9/10; C02F103/20
摘要
本实用新型公开了一种光伏发电式畜牧业污水处理装置，包括初步筛分箱，所述初步筛分箱上端中间位置设有下料管，下料管上端设有加料斗，所述初步筛分箱内部设有呈左高右低设置的导料斜板，下料管下方设有锥形过滤罩，锥形过滤罩表面均匀分布有过滤孔，锥形过滤罩下端与导料斜板连接固定，锥形过滤罩下方的导料斜板表面设有漏水口，锥形过滤罩与下料管为同轴设置，所述初步筛分箱下端设有集水斗，本实用新型结构简单、合理，对污水进行了多级净化处理，从而实现了水资源的循环使用，同时也将污水中的有益物质进行提取，进而转换成肥料，从而起到变废为宝的作用，另外装置采用太阳能发电进行自我供电，这样就起到节能节电的作用，实用性强。
权利要求书
1.一种光伏发电式畜牧业污水处理装置，包括初步筛分箱(1)，其特征在于，所述初步筛分箱(1)上端中间位置设有下料管(2)，下料管(2)上端设有加料斗(3)，所述初步筛分箱(1)内部设有呈左高右低设置的导料斜板(11)，下料管(2)下方设有锥形过滤罩(9)，锥形过滤罩(9)表面均匀分布有过滤孔，锥形过滤罩(9)下端与导料斜板(11)连接固定，锥形过滤罩(9)下方的导料斜板(11)表面设有漏水口(10)，锥形过滤罩(9)与下料管(2)为同轴设置，所述初步筛分箱(1)下端设有集水斗(12)，集水斗(12)下端连接二次净化箱(25)，二次净化箱(25)内设有一号过滤块(13)和二号过滤块(15)，过滤块(13)包括两个平行设置的透水夹板(29)和位于两个透水夹板(29)之间的活性炭过滤层(30)，所述二次净化箱(25)左端设有安装口和位于安装口处的封板(14)，封板(14)通过螺栓固定在二次净化箱(25)上，所述一号过滤块(13)和二号过滤块(15)左端与封板(14)连接固定，这种可拆卸的连接方式方便了后期对净化部件的更换和维护，所述二次净化箱(25)下端的出水口与蒸发箱(18)的进水端连接，蒸发箱(18)内部设有蒸煮部件，所述蒸发箱(18)左上侧的出气端连接冷凝器(16)，冷凝器(16)的出水端连接储水箱(17)，所述导料斜板(11)右端所在的初步筛分箱(1)上设有出料通道(26)，出料通道(26)右端连接发酵罐(27)，发酵罐(27)的出气端连接沼气收集箱(28)，发酵罐(27)底部的出料口连接肥料搅拌箱(24)，所述蒸发箱(18)底部设有抽料管(19)，抽料管(19)右端连接抽料泵(20)，抽料泵(20)的出料端通过送料管(21)连接肥料搅拌箱(24)的进料端，肥料搅拌箱(24)右下侧的出料口连接氧化消毒箱(22)，氧化消毒箱(22)内部设有通有臭氧，氧化消毒箱(22)右端连接物料收集箱(23)。
2.根据权利要求1所述的一种光伏发电式畜牧业污水 处理装置，其特征在于，所述初步筛分箱(1)左上侧设有电力箱(8)，电力箱(8)内部设有蓄电池(7)和控制面板(6)，蓄电池(7)电性连接控制面板(6)，控制面板(6)电性连接蒸发箱(18)、抽料泵(20)和肥料搅拌箱(24)，所述电力箱(8)上方设有光伏发电板(4)，光伏发电板(4)通过支撑杆(5)与电力箱(8)连接固定，光伏发电板(4)电性连接蓄电池(7)。
3.根据权利要求1所述的一种光伏发电式畜牧业污水处理装置，其特征在于，所述导料斜板(11)上表面设有陶瓷层。
4.根据权利要求1所述的一种光伏发电式畜牧业污水处理装置，其特征在于，所述一号过滤块(13)上活性炭过滤层(30)的活性炭颗粒直径为1cm，二号过滤块(15)上活性炭过滤层(30)的活性炭颗粒直径为0.5cm。
5.根据权利要求1所述的一种光伏发电式畜牧业污水处理装置，其特征在于，所述封板(14)与二次净化箱(25)之间设有密封垫。
说明书
一种光伏发电式畜牧业污水处理装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种光伏发电式畜牧业污水处理装置。
背景技术
畜牧业污水主要包括尿、部分粪便和冲洗水，属于高浓度有机污水，而且悬浮物和氨氮含量大。这种未经处理的污水进入自然水体后，使水中固体悬浮物、有机物和微生物含量升高，改变水体的物理、化学和生物群落组成，使水质变坏。污水中还含有大量的病原微生物将通过水体或水生动植物进行扩散传播，危害人畜健康。随着时代的发展，人们的环保意识越来越强，对污水排放越来越关注。
现在的畜牧业污水处理费用越来越高，且处理后排放的污水的污水不能饮用，不仅造成水资源的浪费还浪费了大量的资金，给企业带来了负担。
为了解决上述问题，现在提供一种光伏发电式畜牧业污水处理装置。
实用新型内容
本实用新型的目的在于提供一种光伏发电式畜牧业污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

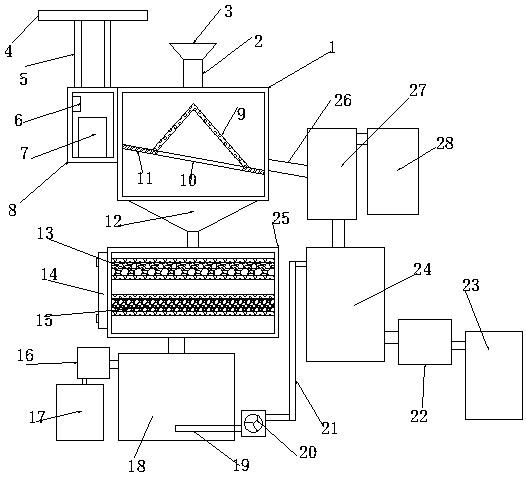

一种光伏发电式畜牧业污水处理装置，包括初步筛分箱，所述初步筛分箱上端中间位置设有下料管，下料管上端设有加料斗，所述初步筛分箱内部设有呈左高右低设置的导料斜板，下料管下方设有锥形过滤罩，锥形过滤罩表面均匀分布有过滤孔，锥形过滤罩下端与导料斜板连接固定，锥形过滤罩下方的导料斜板表面设有漏水口，锥形过滤罩与下料管为同轴设置，所述初步筛分箱下端设有集水斗，集水斗下端连接二次净化箱，二次净化箱内设有一号过滤块和二号过滤块，过滤块包括两个平行设置的透水夹板和位于两个透水夹板之间的活性炭过滤层，所述二次净化箱左端设有安装口和位于安装口处的封板，封板通过螺栓固定在二次净化箱上，所述一号过滤块和二号过滤块左端与封板连接固定，这种可拆卸的连接方式方便了后期对净化部件的更换和维护，所述二次净化箱下端的出水口与蒸发箱的进水端连接，蒸发箱内部设有蒸煮部件，所述蒸发箱左上侧的出气端连接冷凝器，冷凝器的出水端连接储水箱，所述导料斜板右端所在的初步筛分箱上设有出料通道，出料通道右端连接发酵罐，发酵罐的出气端连接沼气收集箱，发酵罐底部的出料口连接肥料搅拌箱，所述蒸发箱底部设有抽料管，抽料管右端连接抽料泵，抽料泵的出料端通过送料管连接肥料搅拌箱的进料端，肥料搅拌箱右下侧的出料口连接氧化消毒箱，氧化消毒箱内部设有通有臭氧，氧化消毒箱右端连接物料收集箱。
作为本实用新型进一步的方案：所述初步筛分箱左上侧设有电力箱，电力箱内部设有蓄电池和控制面板，蓄电池电性连接控制面板，控制面板电性连接蒸发箱、抽料泵和肥料搅拌箱，所述电力箱上方设有光伏发电板，光伏发电板通过支撑杆与电力箱连接固定，光伏发电板电性连接蓄电池。
作为本实用新型进一步的方案：所述导料斜板上表面设有陶瓷层。
作为本实用新型进一步的方案：所述一号过滤块上活性炭过滤层的活性炭颗粒直径为cm，二号过滤块上活性炭过滤层的活性炭颗粒直径为.cm。
作为本实用新型进一步的方案：所述封板与二次净化箱之间设有密封垫。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单、合理，对污水进行了多级净化处理，从而实现了水资源的循环使用，同时也将污水中的有益物质进行提取，进而转换成肥料，从而起到变废为宝的作用，另外装置采用太阳能发电进行自我供电，这样就起到节能节电的作用，实用性强。
