申请日2018.01.06
公开(公告)日2018.06.26
IPC分类号E02F5/28; E02F7/04
摘要
本发明涉及一种清污泥设备，尤其涉及一种农村水利工程清污泥设备。本发明要解决的技术问题是提供一种清污泥速度快、将污泥弄上岸方便的农村水利工程清污泥设备。本发明提供了这样一种农村水利工程清污泥设备，包括有连接板、安装板、电机、轴承座、转轴、齿轮、直滑轨、第一滑块、导套、齿条、铲子、第一定滑轮、第二定滑轮等;上下两连接板前侧左右对称设有安装板，安装板底部均安装有轮子，左侧安装板右侧中部设有电机，右侧安装板左侧中部设有轴承座。本发明达到了清污泥速度快、将污泥弄上岸方便的效果，本发明不需要人下到渠道里去铲除污泥，就可以将污泥从渠道内清除，减轻了用户的负担，使得用户工作更加轻松。
权利要求书

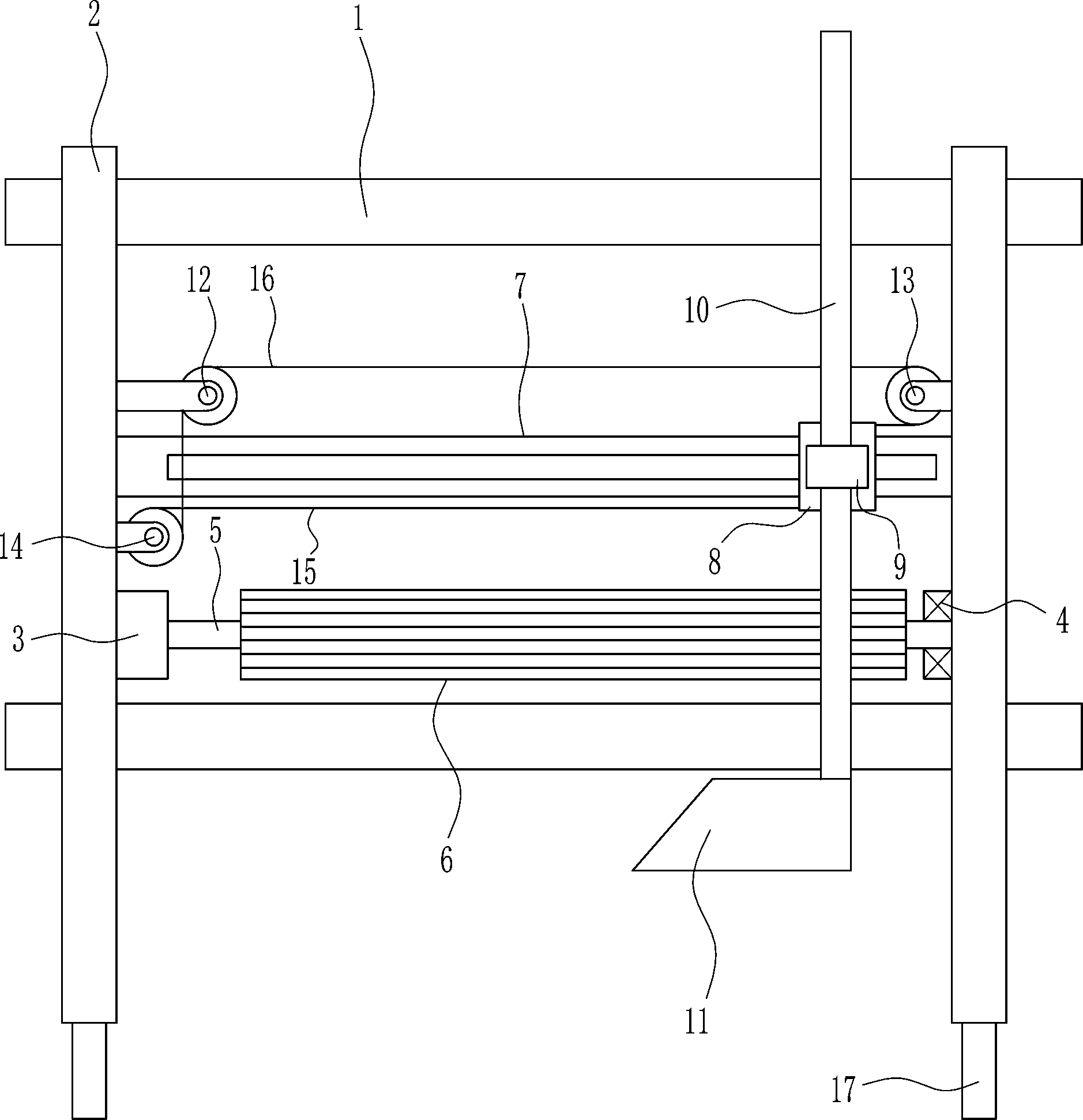

1.一种农村水利工程清污泥设备，其特征在于，包括有连接板(1)、安装板(2)、电机(3)、轴承座(4)、转轴(5)、齿轮(6)、直滑轨(7)、第一滑块(8)、导套(9)、齿条(10)、铲子(11)、第一定滑轮(12)、第二定滑轮(13)、电动绕线轮(14)、第一拉线(15)、第二拉线(16)和轮子(17)，上下两连接板(1)前侧左右对称设有安装板(2)，安装板(2)底部均安装有轮子(17)，左侧安装板(2)右侧中部设有电机(3)，右侧安装板(2)左侧中部设有轴承座(4)，轴承座(4)与电机(3)之间连接有转轴(5)，转轴(5)上设有齿轮(6)，左右两侧安装板(2)内侧上部之间连接有直滑轨(7)，直滑轨(7)上滑动式连接有第一滑块(8)，第一滑块(8)前侧连接有导套(9)，导套(9)内套有齿条(10)，齿条(10)与齿轮(6)啮合，齿条(10)底端连接有铲子(11)，左侧安装板(2)右侧上部设有第一定滑轮(12)，第一定滑轮(12)在直滑轨(7)上部，右侧的安装板(2)左侧上部设有第二定滑轮(13)，第二定滑轮(13)在直滑轨(7)上部，左侧安装板(2)右侧上部设有电动绕线轮(14)，电动绕线轮(14)在直滑轨(7)下部，电动绕线轮(14)上绕有第一拉线(15)和第二拉线(16)，第一拉线(15)右端连接在第一滑块(8)左侧下部，第二拉线(16)绕过第一定滑轮(12)和第二定滑轮(13)，第二拉线(16)末端连接在第一滑块(8)右侧上部。
2.根据权利要求1所述的一种农村水利工程清污泥设备，其特征在于，还包括有污泥收集装置(18)，左侧的安装板(2)下部设有污泥收集装置(18)，污泥收集装置(18)包括有L形支杆(181)、环形滑轨(182)、第二滑块(183)、收集框(185)和插杆(186)，左侧的安装板(2)下部左右对称设有L形支杆(181)，L形支杆(181)底端连接有环形滑轨(182)，环形滑轨(182)内滑动式连接有第二滑块(183)，第二滑块(183)顶部中心开有凹槽(184)，第二滑块(183)顶部放置有收集框(185)，收集框(185)底部左侧设有插杆(186)，插杆(186)插入凹槽(184)内。
3.根据权利要求2所述的一种农村水利工程清污泥设备，其特征在于，还包括有连杆(19)和垫块(20)，环形滑轨(182)右侧连接有连杆(19)，连杆(19)顶部右侧设有垫块(20)，垫块(20)与收集框(185)底部右侧接触。
4.根据权利要求3所述的一种农村水利工程清污泥设备，其特征在于，还包括有辅助下污泥装置(21)，铲子(11)上设有辅助下污泥装置(21)，辅助下污泥装置(21)包括有摆动杆(211)、第一弹簧(212)、铲泥板(213)、第二弹簧(214)和第一螺栓(216)，左侧的安装板(2)下部铰接连接有摆动杆(211)，摆动杆(211)顶部右侧与左侧的安装板(2)右侧下部之间连接有第一弹簧(212)，铲子(11)右壁内侧下部铰接连接有铲泥板(213)，铲泥板(213)底部左侧与铲子(11)下壁内侧之间连接有第二弹簧(214)，铲子(11)下部左部开有第一螺纹孔(215)，第一螺纹孔(215)内旋有第一螺栓(216)，第一螺栓(216)顶端与铲泥板(213)底部左侧接触。
5.根据权利要求4所述的一种农村水利工程清污泥设备，其特征在于，还包括有第二螺栓(23)，齿条(10)底端开有第二螺纹孔(22)，第二螺纹孔(22)内旋有第二螺栓(23)，第二螺栓(23)底端连接在铲子(11)右壁顶部中心。
说明书
一种农村水利工程清污泥设备
技术领域
本发明涉及一种清污泥设备，尤其涉及一种农村水利工程清污泥设备。
背景技术
水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标。在农村因为要灌溉农田，所以经常需要疏通渠道，将里面的污泥挖出来，但是目前都是依靠人去渠道里将污泥挖出，这种方式不仅慢，而且挖出来的污泥弄到岸边也非常困难。
综上，目前需要研发一种清污泥速度快、将污泥弄上岸方便的农村水利工程清污泥设备，来克服现有技术中清污泥速度慢、将污泥弄上岸不方便的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中清污泥速度慢、将污泥弄上岸不方便的缺点，本发明要解决的技术问题是提供一种清污泥速度快、将污泥弄上岸方便的农村水利工程清污泥设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种农村水利工程清污泥设备，包括有连接板、安装板、电机、轴承座、转轴、齿轮、直滑轨、第一滑块、导套、齿条、铲子、第一定滑轮、第二定滑轮、电动绕线轮、第一拉线、第二拉线和轮子，上下两连接板前侧左右对称设有安装板，安装板底部均安装有轮子，左侧安装板右侧中部设有电机，右侧安装板左侧中部设有轴承座，轴承座与电机之间连接有转轴，转轴上设有齿轮，左右两侧安装板内侧上部之间连接有直滑轨，直滑轨上滑动式连接有第一滑块，第一滑块前侧连接有导套，导套内套有齿条，齿条与齿轮啮合，齿条底端连接有铲子，左侧安装板右侧上部设有第一定滑轮，第一定滑轮在直滑轨上部，右侧的安装板左侧上部设有第二定滑轮，第二定滑轮在直滑轨上部，左侧安装板右侧上部设有电动绕线轮，电动绕线轮在直滑轨下部，电动绕线轮上绕有第一拉线和第二拉线，第一拉线右端连接在第一滑块左侧下部，第二拉线绕过第一定滑轮和第二定滑轮，第二拉线末端连接在第一滑块右侧上部。
优选地，还包括有污泥收集装置，左侧的安装板下部设有污泥收集装置，污泥收集装置包括有L形支杆、环形滑轨、第二滑块、收集框和插杆，左侧的安装板下部左右对称设有L形支杆，L形支杆底端连接有环形滑轨，环形滑轨内滑动式连接有第二滑块，第二滑块顶部中心开有凹槽，第二滑块顶部放置有收集框，收集框底部左侧设有插杆，插杆插入凹槽内。
优选地，还包括有连杆和垫块，环形滑轨右侧连接有连杆，连杆顶部右侧设有垫块，垫块与收集框底部右侧接触。
优选地，还包括有辅助下污泥装置，铲子上设有辅助下污泥装置，辅助下污泥装置包括有摆动杆、第一弹簧、铲泥板、第二弹簧和第一螺栓，左侧的安装板下部铰接连接有摆动杆，摆动杆顶部右侧与左侧的安装板右侧下部之间连接有第一弹簧，铲子右壁内侧下部铰接连接有铲泥板，铲泥板底部左侧与铲子下壁内侧之间连接有第二弹簧，铲子下部左部开有第一螺纹孔，第一螺纹孔内旋有第一螺栓，第一螺栓顶端与铲泥板底部左侧接触。
优选地，还包括有第二螺栓，齿条底端开有第二螺纹孔，第二螺纹孔内旋有第二螺栓，第二螺栓底端连接在铲子右壁顶部中心。
工作原理：当需要使用该设备进行渠道污泥的清除时，用户将设备推动到渠道边上使得该设备左右两侧的轮子可以在渠道的左右两边，接着用户将设备推动到渠道需要除污泥的地方，当设备到达该处时，用户停止推动设备，接着用户控制电机顺时针转动，带动转轴顺时针转动，进而带动齿轮向下移动，从而带动铲子向下移动，当铲子向下移动进入污泥中后，用户控制电机停止工作，接着用户控制电动绕线轮逆时针转动将第一拉线绕起，将第二拉线放出，通过第一拉线拉动第一滑块向左移动，进而带动导套向左移动，使得齿条向左移动，带动铲子向左移动，铲子向左移动将污泥铲进铲子中，当铲子中装满污泥时，用户控制电动绕线轮停止工作，接着用户控制电机逆时针转动，带动转轴逆时针转动，进而带动齿轮逆时针转动，从而带动齿条向上移动，使得铲子向上移动，当铲子向上移动到初始高度时，用户控制电机停止工作，然后控制电动绕线轮顺时针转动将第一拉线绕起，将第二拉线放出，通过第一拉线拉动铲子向左移动，铲子向左移动至靠近左侧的安装板时，用户控制电动绕线轮停止工作，然后用户将铲子内的污泥清除干净，铲子内的污泥清除干净后，用户控制电动绕线轮顺时针转动将第二拉线绕起，将第一拉线放出，通过第二拉线拉动第一滑块及其上装置向右移动，使得铲子向右移动，铲子向右移动至需要的位置时，用户控制电动绕线轮停止工作，接着重复以上步骤进行铲泥。如此反复，当该处的污泥铲除后，用户将该设备推动到下一处进行铲泥，直至工作完毕后，用户将设备推回放置点。如此，不需要人下到渠道里去铲除污泥，就可以将污泥从渠道内清除，减轻了用户的负担，使得用户工作更加轻松。
因为还包括有污泥收集装置，左侧的安装板下部设有污泥收集装置，污泥收集装置包括有L形支杆、环形滑轨、第二滑块、收集框和插杆，左侧的安装板下部左右对称设有L形支杆，L形支杆底端连接有环形滑轨，环形滑轨内滑动式连接有第二滑块，第二滑块顶部中心开有凹槽，第二滑块顶部放置有收集框，收集框底部左侧设有插杆，插杆插入凹槽内。所以在铲子向左移动至收集框上方时，用户可以将污泥卸在收集框内，当收集框内装满污泥时，用户将收集框转动180°，然后再将收集框取出，清理收集框内的污泥，当收集框内的污泥处理完毕后，用户将收集框放回初始位置，然后再次将收集框转动180度复位即可。如此可以方便用户处理传输上来的污泥。
因为还包括有连杆和垫块，环形滑轨右侧连接有连杆，连杆顶部右侧设有垫块，垫块与收集框底部右侧接触。所以连杆和垫块可以分担第二滑块承受的重量，提高第二滑块与环形滑轨的使用寿命。
因为还包括有辅助下污泥装置，铲子上设有辅助下污泥装置，辅助下污泥装置包括有摆动杆、第一弹簧、铲泥板、第二弹簧和第一螺栓，左侧的安装板下部铰接连接有摆动杆，摆动杆顶部右侧与左侧的安装板右侧下部之间连接有第一弹簧，铲子右壁内侧下部铰接连接有铲泥板，铲泥板底部左侧与铲子下壁内侧之间连接有第二弹簧，铲子下部左部开有第一螺纹孔，第一螺纹孔内旋有第一螺栓，第一螺栓顶端与铲泥板底部左侧接触。所以在铲子向左移动至收集框上方时，用户将第一螺栓拧下，然后向上提起摆动杆左部，使得摆动杆右部向下摆动，第一弹簧被拉伸，摆动杆右部向下摆动与铲泥板左部接触，推动铲泥板左部向下摆动，第二弹簧被压缩，当铲泥板无法向下移动时，用户松开摆动杆，第一弹簧带动摆动杆复位，同时第二弹簧带动铲泥板复位。如此反复，铲泥板可以不断的上下摆动，使得铲泥板上的污泥残留量更少，还可以加快卸下铲子内污泥的速度。当铲子内的污泥卸干净后，用户停止拉动摆动杆，然后将第一螺栓拧回初始位置。
因为还包括有第二螺栓，齿条底端开有第二螺纹孔，第二螺纹孔内旋有第二螺栓，第二螺栓底端连接在铲子右壁顶部中心。所以在铲子坏了时，可以将铲子拧下进行更换，如此可以提高该设备的使用寿命。
(3)有益效果
本发明达到了清污泥速度快、将污泥弄上岸方便的效果，本发明不需要人下到渠道里去铲除污泥，就可以将污泥从渠道内清除，减轻了用户的负担，使得用户工作更加轻松，通过污泥收集装置可以将污泥方便的弄上岸，通过辅助下污泥装置，可以让铲泥板上的污泥残留量更少，还可以加快卸下铲子内污泥的速度。
