申请日2018.01.06
公开(公告)日2018.06.22
IPC分类号C02F1/00
摘要
本发明涉及一种实验设备，尤其涉及一种现有医疗废水处理方式实验设备。本发明要解决的技术问题是提供一种省时省力、检测精确的现有医疗废水处理方式实验设备。本发明提供了这样一种现有医疗废水处理方式实验设备，包括有箱体、第一出水管、第一阀门、连杆、摆动杆、滑板、挡块等;箱体右壁下部设有第一出水管，第一出水管上设有第一阀门，箱体右壁内侧上部设有连杆，连杆左部转动式连接有摆动杆。本发明达到了省时省力、检测精确的效果，本发明通过间断性的将添加剂加入到废水中，可以更好的让废水和添加剂进行反应，提高了实验的精确度，通过电机来代替人去转动摇柄和拉动拉杆，解放了用户的双手，使得用户可以更好、更轻松的工作。
权利要求书

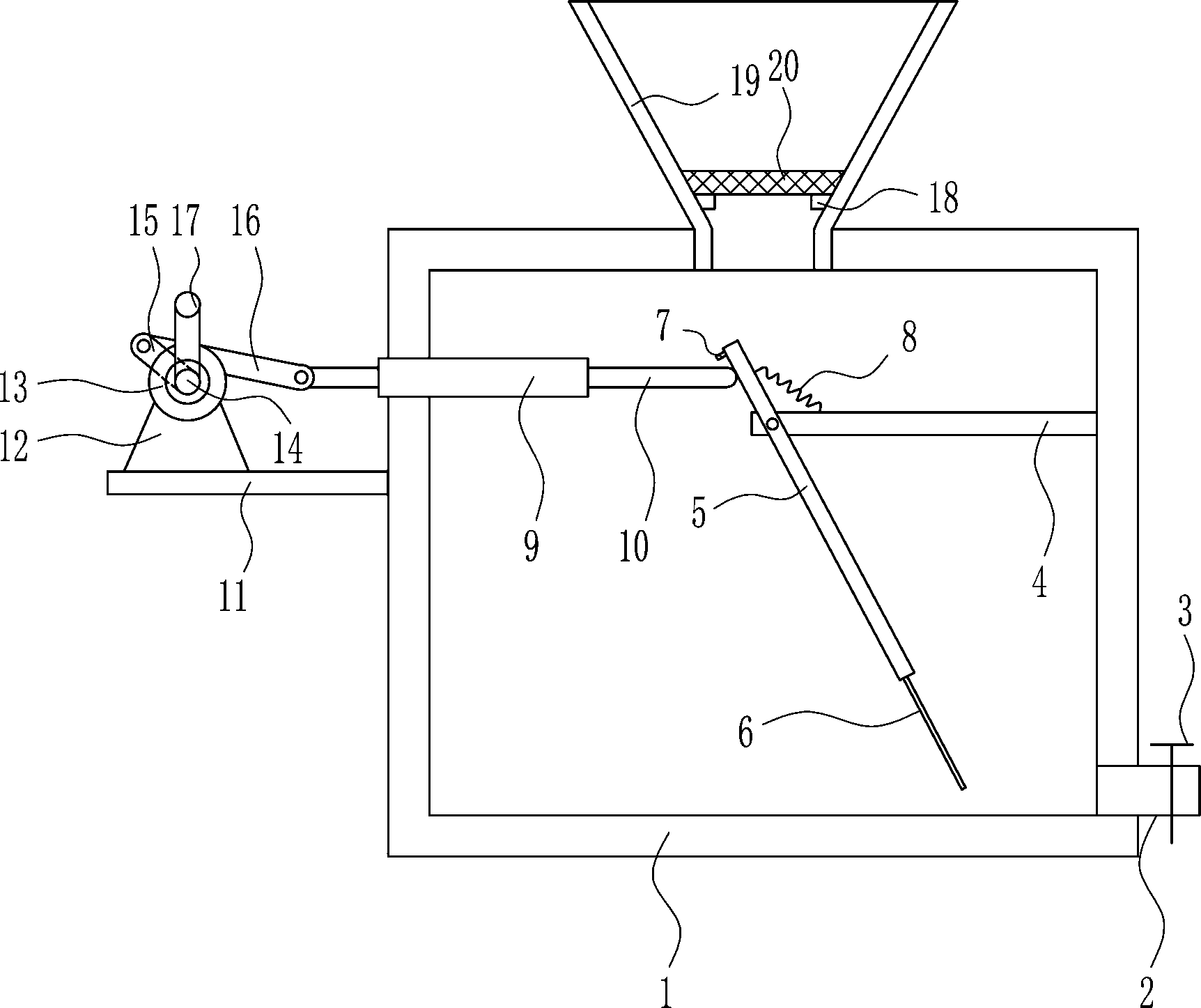

1.一种现有医疗废水处理方式实验设备，其特征在于，包括有箱体(1)、第一出水管(2)、第一阀门(3)、连杆(4)、摆动杆(5)、滑板(6)、挡块(7)、第一弹簧(8)、导套(9)、导向杆(10)、安装板(11)、安装座(12)、轴承座(13)、转轴(14)、第一连接杆(15)、第二连接杆(16)、摇柄(17)、卡块(18)、漏斗(19)和网板(20)，箱体(1)右壁下部设有第一出水管(2)，第一出水管(2)上设有第一阀门(3)，箱体(1)右壁内侧上部设有连杆(4)，连杆(4)左部转动式连接有摆动杆(5)，摆动杆(5)右侧上部与连杆(4)顶部左侧之间连接有第一弹簧(8)，摆动杆(5)底端连接有滑板(6)，摆动杆(5)左侧上部设有挡块(7)，箱体(1)左壁上部设有导套(9)，导套(9)内套有导向杆(10)，导向杆(10)在摆动杆(5)左侧，箱体(1)左壁外侧上部设有安装板(11)，安装板(11)顶部左侧设有安装座(12)，安装座(12)上设有轴承座(13)，轴承座(13)内设有转轴(14)，转轴(14)后端连接有第一连接杆(15)，第一连接杆(15)顶端铰接连接有第二连接杆(16)，第二连接杆(16)右端铰接连接在导向杆(10)左端，转轴(14)前端连接有摇柄(17)，箱体(1)顶部中心设有漏斗(19)，漏斗(19)左右两壁内侧下部均设有卡块(18)，卡块(18)顶部放置有网板(20)。
2.根据权利要求1所述的一种现有医疗废水处理方式实验设备，其特征在于，还包括有储料装置(21)，箱体(1)顶部左侧设有储料装置(21)，储料装置(21)包括有缸体(211)、进料管(212)、活塞(213)、拉杆(214)、第二弹簧(215)和连接块(216)，箱体(1)顶部左侧设有缸体(211)，缸体(211)顶部右侧设有进料管(212)，缸体(211)内设有活塞(213)，活塞(213)与缸体(211)配合，缸体(211)内顶部左侧和底部左侧均设有连接块(216)，连接块(216)右侧与活塞(213)左侧之间连接有第二弹簧(215)，活塞(213)左侧中心连接有拉杆(214)，缸体(211)底部右侧和箱体(1)顶部左侧均开有出料孔(217)，出料孔(217)在活塞(213)下方。
3.根据权利要求2所述的一种现有医疗废水处理方式实验设备，其特征在于，还包括有盖板(22)和拉手(23)，漏斗(19)右壁上部通过合页转动式连接有盖板(22)，盖板(22)顶部左侧设有拉手(23)。
4.根据权利要求3所述的一种现有医疗废水处理方式实验设备，其特征在于，还包括有支杆(24)、电机(25)、圆盘(26)、凸块(27)、皮带轮(28)和平皮带(29)，箱体(1)左壁外侧上部设有支杆(24)，支杆(24)上安装有电机(25)，电机(25)前侧的输出轴上连接有圆盘(26)，圆盘(26)顶部连接有凸块(27)，转轴(14)中部和圆盘(26)前侧均连接有皮带轮(28)，皮带轮(28)之间绕有平皮带(29)。
5.根据权利要求4所述的一种现有医疗废水处理方式实验设备，其特征在于，还包括有第二出水管(30)和第二阀门(31)，箱体(1)右壁上部设有第二出水管(30)，第二出水管(30)上设有第二阀门(31)。
说明书
一种现有医疗废水处理方式实验设备
技术领域
本发明涉及一种实验设备，尤其涉及一种现有医疗废水处理方式实验设备。
背景技术
医疗中文解释：1、医治，2、疾病的治疗。中华医史几千年，而这个字眼是在近几十年才出现，其实这是为了与国际接轨而新生的字眼，之前大多使用治疗。然而医疗也包含保健内容。医疗废水需要处理，但是现有的处理方式却很难达标，因此就需要反复进行实验，看看错误出现在哪里，但是现有的实验设备在不仅费时费力，而且检测不精确，导致问题不能得到解决。
综上，目前需要研发一种省时省力、检测精确的现有医疗废水处理方式实验设备，来克服现有技术中费时费力、检测不精确的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中费时费力、检测不精确的缺点，本发明要解决的技术问题是提供一种省时省力、检测精确的现有医疗废水处理方式实验设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种现有医疗废水处理方式实验设备，包括有箱体、第一出水管、第一阀门、连杆、摆动杆、滑板、挡块、第一弹簧、导套、导向杆、安装板、安装座、轴承座、转轴、第一连接杆、第二连接杆、摇柄、卡块、漏斗和网板，箱体右壁下部设有第一出水管，第一出水管上设有第一阀门，箱体右壁内侧上部设有连杆，连杆左部转动式连接有摆动杆，摆动杆右侧上部与连杆顶部左侧之间连接有第一弹簧，摆动杆底端连接有滑板，摆动杆左侧上部设有挡块，箱体左壁上部设有导套，导套内套有导向杆，导向杆在摆动杆左侧，箱体左壁外侧上部设有安装板，安装板顶部左侧设有安装座，安装座上设有轴承座，轴承座内设有转轴，转轴后端连接有第一连接杆，第一连接杆顶端铰接连接有第二连接杆，第二连接杆右端铰接连接在导向杆左端，转轴前端连接有摇柄，箱体顶部中心设有漏斗，漏斗左右两壁内侧下部均设有卡块，卡块顶部放置有网板。
优选地，还包括有储料装置，箱体顶部左侧设有储料装置，储料装置包括有缸体、进料管、活塞、拉杆、第二弹簧和连接块，箱体顶部左侧设有缸体，缸体顶部右侧设有进料管，缸体内设有活塞，活塞与缸体配合，缸体内顶部左侧和底部左侧均设有连接块，连接块右侧与活塞左侧之间连接有第二弹簧，活塞左侧中心连接有拉杆，缸体底部右侧和箱体顶部左侧均开有出料孔，出料孔在活塞下方。
优选地，还包括有盖板和拉手，漏斗右壁上部通过合页转动式连接有盖板，盖板顶部左侧设有拉手。
优选地，还包括有支杆、电机、圆盘、凸块、皮带轮和平皮带，箱体左壁外侧上部设有支杆，支杆上安装有电机，电机前侧的输出轴上连接有圆盘，圆盘顶部连接有凸块，转轴中部和圆盘前侧均连接有皮带轮，皮带轮之间绕有平皮带。
优选地，还包括有第二出水管和第二阀门，箱体右壁上部设有第二出水管，第二出水管上设有第二阀门。
工作原理：需要使用该设备进行医疗废水处理的实验时，用户将废水通过漏斗倒入，废水经过网板过滤后进入箱体内，网板将废水中的固体垃圾过滤掉，当废水倒入完毕后，用户可以将需要使用的一些添加剂通过漏斗加入到箱体内，添加剂加入完毕后，用户转动摇柄，带动转轴转动，进而带动第一连接杆转动，当第一连接杆向右转动时，带动第二连接杆向右移动，进而带动导向杆向右移动，从而带动摆动杆上部向右摆动，第一弹簧被压缩，摆动杆上部向右摆动，使得摆动杆下部向左摆动，带动滑板向左摆动，滑板摆动对箱体内的废水和添加剂进行搅拌，使得废水和添加剂进行充分混合，提高实验准确度，当第一连接杆向左转动时，带动第二连接杆向左移动，进而带动导向杆向左移动，此时第一弹簧复位，带动摆动杆复位，使得滑板向右摆动，对箱体内的废水和添加剂进行搅动。如此反复，直至箱体内的废水和添加剂反应完毕后，用户停止转动摇柄，此时用户打开第一阀门，箱体内的液体通过第一出水管排出，用户可以将处理后的废水收集进行检测，箱体内的液体全部排出后，用户将第一阀门关上。在放入添加剂或者网板上的固体垃圾过多时，用户可以将其取下，当添加剂倒入完毕或者网板上的固体垃圾处理完毕后，用户将网板放回初始位置即可。
因为还包括有储料装置，箱体顶部左侧设有储料装置，储料装置包括有缸体、进料管、活塞、拉杆、第二弹簧和连接块，箱体顶部左侧设有缸体，缸体顶部右侧设有进料管，缸体内设有活塞，活塞与缸体配合，缸体内顶部左侧和底部左侧均设有连接块，连接块右侧与活塞左侧之间连接有第二弹簧，活塞左侧中心连接有拉杆，缸体底部右侧和箱体顶部左侧均开有出料孔，出料孔在活塞下方。所以在需要加入添加剂时，用户可以通过进料管将添加剂加入到缸体内，在对废水进行处理时，用户可以向左拉动拉杆，带动活塞向左移动，第二弹簧被压缩，当活塞向左移动到离开出料孔后，添加剂从出料孔进入箱体内，当活塞向左移动一定距离后，用户松开拉杆，第二弹簧复位，带动活塞向右移动回到初始位置，活塞再次将出料孔堵住，如此反复，直至缸体内的添加剂全部加入到废水中，用户即可停止拉动拉杆。通过间断性的将添加剂加入到废水中，可以更好的让废水和添加剂进行反应，提高了实验的精确度。
因为还包括有盖板和拉手，漏斗右壁上部通过合页转动式连接有盖板，盖板顶部左侧设有拉手。在需要倒入废水时，用户通过拉手将盖板打开，在对废水进行处理或者设备不工作时，用户可以将盖板盖上，如此可以防止灰尘掉入箱体内，同时也可以防止在处理废水时，废水的气味溢出。
因为还包括有支杆、电机、圆盘、凸块、皮带轮和平皮带，箱体左壁外侧上部设有支杆，支杆上安装有电机，电机前侧的输出轴上连接有圆盘，圆盘顶部连接有凸块，转轴中部和圆盘前侧均连接有皮带轮，皮带轮之间绕有平皮带。所以在需要转动摇柄或拉动拉杆时，用户可以控制电机逆时针转动，带动圆盘逆时针转动，进而带动凸块逆时针转动，凸块转动到与拉杆接触时，推动拉杆向左移动，以此代替人去拉动拉杆，同时圆盘转动，带动上部的转动皮带轮，通过平皮带带动下部的皮带轮转动，进而带动转轴转动，如此代替人去转动摇柄。如此通过电机来代替人去转动摇柄和拉动拉杆，解放了用户的双手，使得用户可以更好、更轻松的工作。
因为还包括有第二出水管和第二阀门，箱体右壁上部设有第二出水管，第二出水管上设有第二阀门。所以在检测样本时，用户可以先打开第二阀门，使得箱体内的液体可以从第二出水管流出，用户收集好样本，然后关上第二阀门。如此抽取的样本更加广泛，使得检测的结果更加精确。
(3)有益效果
本发明达到了省时省力、检测精确的效果，本发明通过间断性的将添加剂加入到废水中，可以更好的让废水和添加剂进行反应，提高了实验的精确度，通过电机来代替人去转动摇柄和拉动拉杆，解放了用户的双手，使得用户可以更好、更轻松的工作。
