申请日2018.01.06
公开(公告)日2018.06.19
IPC分类号C02F9/04; C02F1/52
摘要
本发明涉及一种污水处理设备，尤其涉及一种家庭用污水处理设备。本发明要解决的技术问题是提供一种分类处理污水、处理干净的家庭用污水处理设备。为了解决上述技术问题，本发明提供了这样一种家庭用污水处理设备，包括有大框体、支板、出料管、阀门、定滑轮、弹簧、活塞、螺杆、绕线轮、第一拉线、第二拉线、第一摇柄、分隔板等;大框体底部左右对称设有支板，大框体左右两壁下部均设有出料管，出料管上设有阀门，大框体下壁左右对称开有第一通孔，大框体下壁外侧左右对称设有定滑轮。本发明达到了分类处理污水、处理干净的效果，本发明通过将严重污水和不严重污水分开处理，使得污水的处理效果更好。
权利要求书

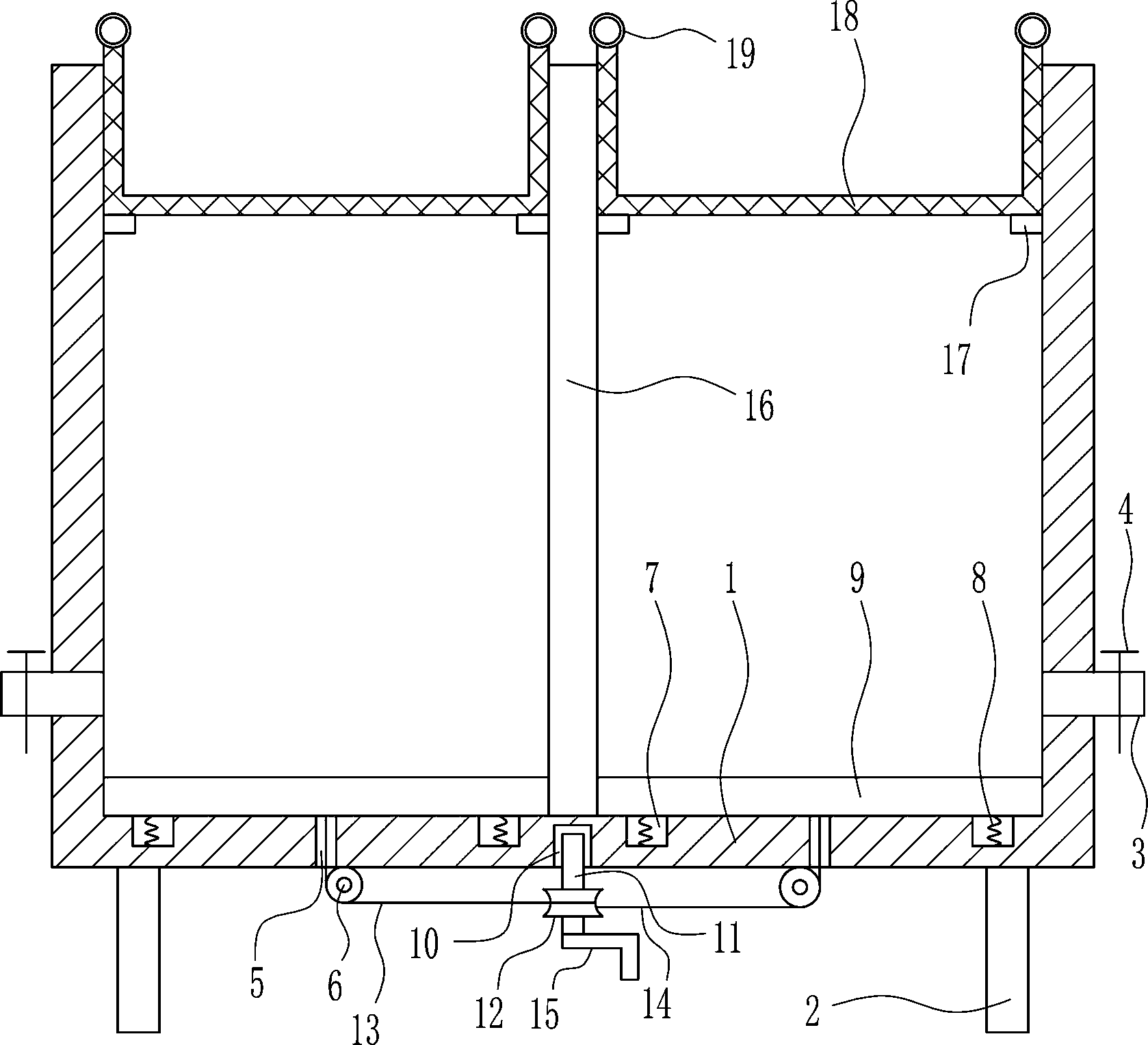

1.一种家庭用污水处理设备，其特征在于，包括有大框体(1)、支板(2)、出料管(3)、阀门(4)、定滑轮(6)、弹簧(8)、活塞(9)、螺杆(11)、绕线轮(12)、第一拉线(13)、第二拉线(14)、第一摇柄(15)、分隔板(16)、放置块(17)、网框(18)和拉环(19)，大框体(1)底部左右对称设有支板(2)，大框体(1)左右两壁下部均设有出料管(3)，出料管(3)上设有阀门(4)，大框体(1)下壁左右对称开有第一通孔(5)，大框体(1)下壁外侧左右对称设有定滑轮(6)，定滑轮(6)在第一通孔(5)内侧，大框体(1)下壁内侧左右两方均左右对称开有凹槽(7)，凹槽(7)内均设有弹簧(8)，左侧弹簧(8)和右侧弹簧(8)的顶端均连接有活塞(9)，弹簧(8)处于压缩状态，大框体(1)下壁外侧中心开有螺纹孔(10)，螺纹孔(10)内旋有螺杆(11)，螺杆(11)下部设有绕线轮(12)，绕线轮(12)上绕有第一拉线(13)和第二拉线(14)，第一拉线(13)绕过左侧的定滑轮(6)，第一拉线(13)穿过左侧的第一通孔(5)，第一拉线(13)顶端连接在左侧的活塞(9)底部中心，第二拉线(14)绕过右侧的定滑轮(6)，第二拉线(14)穿过右侧的第一通孔(5)，第二拉线(14)顶端连接在右侧的活塞(9)底部中心，螺杆(11)底端连接有第一摇柄(15)，大框体(1)底部中心设有分隔板(16)，分隔板(16)前后两侧与大框体(1)前后两壁连接，分隔板(16)左右两侧上部和大框体(1)左右两壁内侧上部均设有放置块(17)，左右两侧的放置块(17)顶部放置有网框(18)，网框(18)左右两壁顶部中心均设有拉环(19)。
2.根据权利要求1所述的一种家庭用污水处理设备，其特征在于，还包括有搅拌装置(20)，大框体(1)左壁上设有搅拌装置(20)，搅拌装置(20)包括有安装杆(201)、第一轴承(202)、第一转轴(203)、叶片(204)、大皮带轮(205)、连接板(207)、第二轴承(208)、第二转轴(209)、第二摇柄(2010)和小皮带轮(2011)，大框体(1)左壁内侧上部和分隔板(16)左侧上部之间连接有安装杆(201)，安装杆(201)底部中心设有第一轴承(202)，第一轴承(202)内设有第一转轴(203)，第一转轴(203)下部设有叶片(204)，第一转轴(203)上部设有大皮带轮(205)，大框体(1)左壁上部开有第二通孔(206)大框体(1)左壁外侧上部设有连接板(207)，连接板(207)在第二通孔(206)下方，连接板(207)上设有第二轴承(208)，第二轴承(208)内设有第二转轴(209)，第二转轴(209)上部设有小皮带轮(2011)，小皮带轮(2011)与大皮带轮(205)之间绕有平皮带(2012)，平皮带(2012)穿过第二通孔(206)，第二转轴(209)底端连接有第二摇柄(2010)。
3.根据权利要求2所述的一种家庭用污水处理设备，其特征在于，还包括有小框体(21)、网板(22)、出水管(23)和沙子(24)，大框体(1)左壁外侧下部设有小框体(21)，小框体(21)左壁下部设有出水管(23)，小框体(21)内中部设有网板(22)，网板(22)顶部放置有沙子(24)。
4.根据权利要求3所述的一种家庭用污水处理设备，其特征在于，还包括有储料框(25)、放置板(26)和挡板(30)，大框体(1)左壁外侧上部设有储料框(25)，储料框(25)内底部从左向右向下倾斜，储料框(25)内下部设有放置板(26)，放置板(26)右部开有下料孔(27)，储料框(25)右壁下部与大框体(1)左壁上部均开有第三通孔(28)，第三通孔(28)互通，储料框(25)底部中心开有第四通孔(29)，第二转轴(209)穿过第四通孔(29)，第二转轴(209)右侧上部设有挡板(30)，挡板(30)挡住下料孔(27)。
5.根据权利要求4所述的一种家庭用污水处理设备，其特征在于，还包括有垫块(31)，小框体(21)左右两壁内侧中部均设有垫块(31)，网板(22)放置在垫块(31)上方。
说明书
一种家庭用污水处理设备
技术领域
本发明涉及一种污水处理设备，尤其涉及一种家庭用污水处理设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。家庭中也有许多的污水，而且家庭中的污水有不同层次的，严重的污水和不严重的污水处理的方式不同，但是目前家中没有合适的处理设备来处理不同种类的污水，所以不仅导致了水的浪费，也加重了水资源的污染。
综上，目前需要研发一种分类处理污水、处理干净的家庭用污水处理设备，来克服现有技术中没有分类处理污水、处理不干净的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中没有分类处理污水、处理不干净的缺点，本发明要解决的技术问题是提供一种分类处理污水、处理干净的家庭用污水处理设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种家庭用污水处理设备，包括有大框体、支板、出料管、阀门、定滑轮、弹簧、活塞、螺杆、绕线轮、第一拉线、第二拉线、第一摇柄、分隔板、放置块、网框和拉环，大框体底部左右对称设有支板，大框体左右两壁下部均设有出料管，出料管上设有阀门，大框体下壁左右对称开有第一通孔，大框体下壁外侧左右对称设有定滑轮，定滑轮在第一通孔内侧，大框体下壁内侧左右两方均左右对称开有凹槽，凹槽内均设有弹簧，左侧弹簧和右侧弹簧的顶端均连接有活塞，弹簧处于压缩状态，大框体下壁外侧中心开有螺纹孔，螺纹孔内旋有螺杆，螺杆下部设有绕线轮，绕线轮上绕有第一拉线和第二拉线，第一拉线绕过左侧的定滑轮，第一拉线穿过左侧的第一通孔，第一拉线顶端连接在左侧的活塞底部中心，第二拉线绕过右侧的定滑轮，第二拉线穿过右侧的第一通孔，第二拉线顶端连接在右侧的活塞底部中心，螺杆底端连接有第一摇柄，大框体底部中心设有分隔板，分隔板前后两侧与大框体前后两壁连接，分隔板左右两侧上部和大框体左右两壁内侧上部均设有放置块，左右两侧的放置块顶部放置有网框，网框左右两壁顶部中心均设有拉环。
优选地，还包括有搅拌装置，大框体左壁上设有搅拌装置，搅拌装置包括有安装杆、第一轴承、第一转轴、叶片、大皮带轮、连接板、第二轴承、第二转轴、第二摇柄和小皮带轮，大框体左壁内侧上部和分隔板左侧上部之间连接有安装杆，安装杆底部中心设有第一轴承，第一轴承内设有第一转轴，第一转轴下部设有叶片，第一转轴上部设有大皮带轮，大框体左壁上部开有第二通孔大框体左壁外侧上部设有连接板，连接板在第二通孔下方，连接板上设有第二轴承，第二轴承内设有第二转轴，第二转轴上部设有小皮带轮，小皮带轮与大皮带轮之间绕有平皮带，平皮带穿过第二通孔，第二转轴底端连接有第二摇柄。
优选地，还包括有小框体、网板、出水管和沙子，大框体左壁外侧下部设有小框体，小框体左壁下部设有出水管，小框体内中部设有网板，网板顶部放置有沙子。
优选地，还包括有储料框、放置板和挡板，大框体左壁外侧上部设有储料框，储料框内底部从左向右向下倾斜，储料框内下部设有放置板，放置板右部开有下料孔，储料框右壁下部与大框体左壁上部均开有第三通孔，第三通孔互通，储料框底部中心开有第四通孔，第二转轴穿过第四通孔，第二转轴右侧上部设有挡板，挡板挡住下料孔。
优选地，还包括有垫块，小框体左右两壁内侧中部均设有垫块，网板放置在垫块上方。
工作原理：当需要处理家庭的污水时，用户将严重的污水倒入大框体左侧，不严重的污水倒入大框体右侧，网框对污水进行过滤，污水倒入完毕后，用户将网框通过拉环取走进行清理，然后用户向大框体左侧的污水内加入混凝剂，严重的污水同混凝剂进行反应，对严重的污水进行净化，当严重的污水净化完毕并且沉淀下来，同时不严重的污水也沉淀下来后，用户将两侧的阀门打开，出料管上部沉淀下来的污水从出料管流出，当出料管上部沉淀下来的污水全部流出后，用户用收集的东西放置在出料管的下方，然后逆时针转动第一摇柄，带动螺杆逆时针转动，进而带动绕线轮逆时针转动将第一拉线和第二拉线放出，弹簧伸长，带动活塞向上移动，活塞向上移动带动其上的污水沉淀物向上移动，当活塞上的污水沉淀物移动到出料管的高度时，污水沉淀物从出料管流出，进入两侧的收集物品内，当活塞顶部移动到出料管底部时，用户停止转动第一摇柄，待活塞上的污水沉淀物全部流出后，用户将阀门关上，然后用户顺时针转动第一摇柄，带动螺杆顺时针转动，进而带动绕线轮顺时针转动将第一拉线和第二拉线绕起，通过第一拉线和第二拉线带动活塞向下移动，当活塞向下移动复位后，用户停止转动第一摇柄。然后用户将收集物品内的污水沉淀物处理，然后将网框放回初始位置。
因为还包括有搅拌装置，大框体左壁上设有搅拌装置，搅拌装置包括有安装杆、第一轴承、第一转轴、叶片、大皮带轮、连接板、第二轴承、第二转轴、第二摇柄和小皮带轮，大框体左壁内侧上部和分隔板左侧上部之间连接有安装杆，安装杆底部中心设有第一轴承，第一轴承内设有第一转轴，第一转轴下部设有叶片，第一转轴上部设有大皮带轮，大框体左壁上部开有第二通孔大框体左壁外侧上部设有连接板，连接板在第二通孔下方，连接板上设有第二轴承，第二轴承内设有第二转轴，第二转轴上部设有小皮带轮，小皮带轮与大皮带轮之间绕有平皮带，平皮带穿过第二通孔，第二转轴底端连接有第二摇柄。所以在加入混凝剂完毕后，用户转动第二摇柄，带动第二转轴转动，进而带动小皮带轮转动，从而带动平皮带转动，使得大皮带轮转动，带动第一转轴转动，进而带动叶片转动，叶片转动加快混凝剂和污水的混合，使得严重污水的净化速度更快。当污水净化完毕后，用户停止转动第二摇柄。
所以还包括有小框体、网板、出水管和沙子，大框体左壁外侧下部设有小框体，小框体左壁下部设有出水管，小框体内中部设有网板，网板顶部放置有沙子。所以严重的污水净化后从出料管流出时，进入沙子上，经过沙子的净化后再从出水管流出。通过沙子再次对严重污水进行净化，使得严重污水净化的更好。
因为还包括有储料框、放置板和挡板，大框体左壁外侧上部设有储料框，储料框内底部从左向右向下倾斜，储料框内下部设有放置板，放置板右部开有下料孔，储料框右壁下部与大框体左壁上部均开有第三通孔，第三通孔互通，储料框底部中心开有第四通孔，第二转轴穿过第四通孔，第二转轴右侧上部设有挡板，挡板挡住下料孔。所以在加入混凝剂时，用户可以先将混凝剂放入储料框内，在用户转动第二转轴时，带动挡板转动，挡板不在挡住下料孔时，放置板上的混凝剂从下料孔和第三通孔进入大框体，如此可以将混凝剂逐步加入，使得混凝剂和严重污水混合的更好。
因为还包括有垫块，小框体左右两壁内侧中部均设有垫块，网板放置在垫块上方。所以网板可以取下，使得沙子的更换和网板的清理更加方便。
(3)有益效果
本发明达到了分类处理污水、处理干净的效果，本发明通过将严重污水和不严重污水分开处理，使得污水的处理效果更好，叶片转动加快混凝剂和污水的混合，使得严重污水的净化速度更快，将混凝剂逐步加入，使得混凝剂和严重污水混合的更好。
