申请日2017.12.04
公开(公告)日2018.08.07
IPC分类号C05F3/06
摘要
本实用新型公开了一种带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统，包括粪污池、渗滤液水箱、发酵槽，所述发酵槽设于粪污池的侧边;所述发酵槽的上方设有喷淋管，所述粪污池与喷淋管之间通过粪污泵和相配套的管路相连通;所述渗滤液水箱设于粪污池的侧边;所述渗滤液水箱的上部溢流口与粪污池的上部相连通;所述发酵槽的渗滤液出水端与渗滤液水箱相连接;所述渗滤液水箱的出水端连接有渗滤液泵;所述渗滤液泵的出水端连接于粪污泵与喷淋管相连接的粪污管道上。本实用新型结构简单，解决了管路容易堵塞的问题，同时采用一套喷淋管路实现粪污和渗滤液两种物料的喷淋，可以节省造价及减少维护的工作量，一举多得。
权利要求书

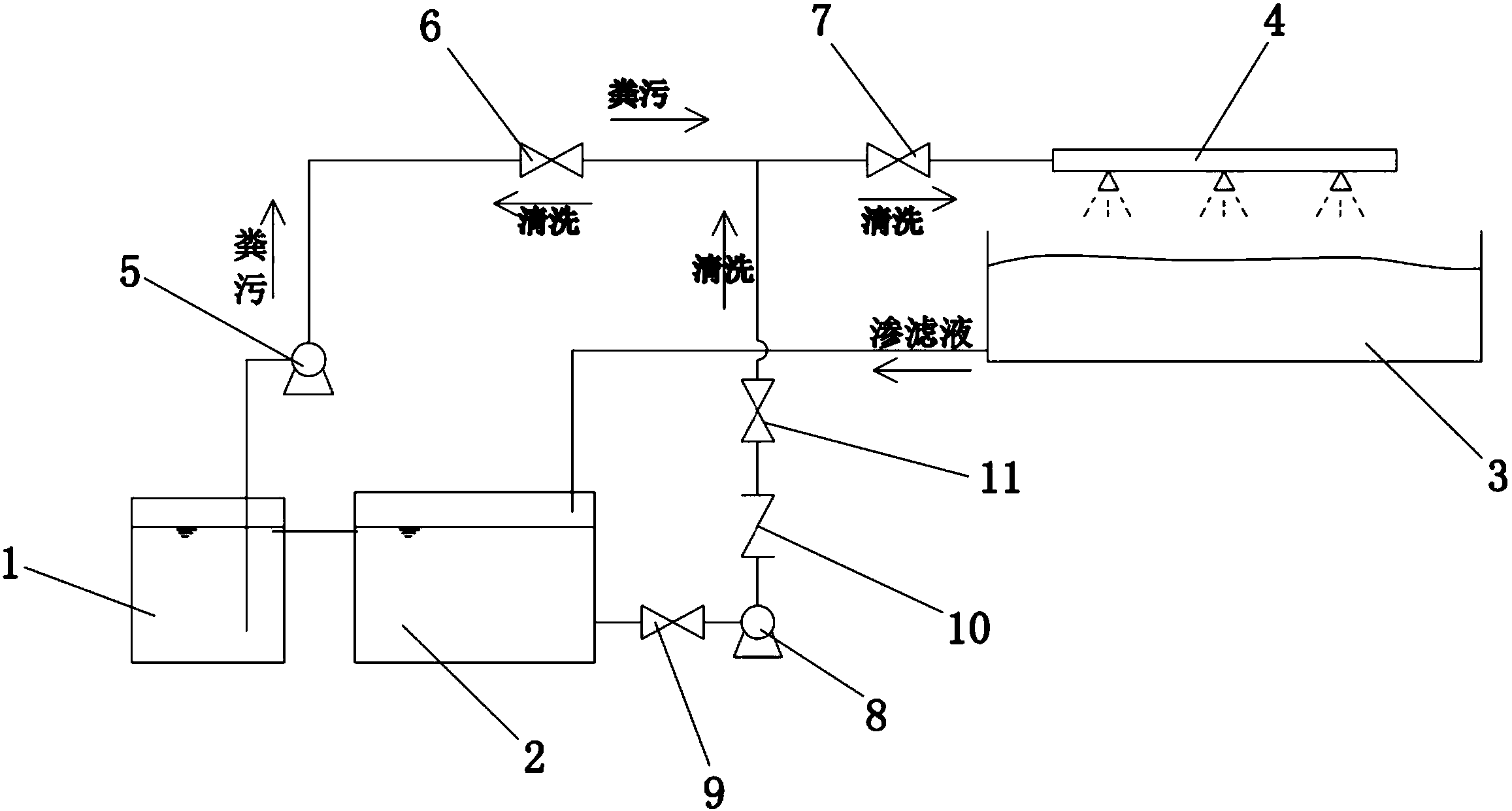

1.一种带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统，其特征在于：包括粪污池(1)、渗滤液水箱(2)、发酵槽(3)，所述发酵槽(3)设于粪污池(1)的侧边;所述发酵槽(3)的上方设有喷淋管(4)，所述粪污池(1)与喷淋管(4)之间通过粪污泵(5)和相配套的管路相连通;所述渗滤液水箱(2)设于粪污池(1)的侧边;所述渗滤液水箱(2)的上部溢流口与粪污池(1)的上部相连通;所述发酵槽(3)的渗滤液出水端与渗滤液水箱(2)相连接;所述渗滤液水箱(2)的出水端连接有渗滤液泵(8);所述渗滤液泵(8)的出水端连接于粪污泵(5)与喷淋管(4)相连接的粪污管道上。
2.根据权利要求1所述的一种带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统，其特征在于：所述粪污泵(5)与喷淋管(4)之间设有第一阀门(6)和第二阀门(7);渗滤液 泵(8)的出水端的连接点位于第一阀门(6)和第二阀门(7)之间。
3.根据权利要求1所述的一种带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统，其特征在于：所述渗滤液水箱(2)的出水端与渗滤液泵(8)之间连接有第三阀门(9);所述渗滤液泵(8)的出水端上连接有第一止回阀(10)、第四阀门(11)。
说明书
一种带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统
技术领域
本实用新型涉及养殖粪污异位发酵系统及有机肥生产技术领域，尤其涉及到一种带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统。
背景技术
在养殖粪污异位发酵系统中，需要把粪污通过粪污泵抽提到好氧发酵槽内进行好氧发酵，由于粪污中杂质多，管路和喷头在粪污喷淋过后杂质容易累积在管路和喷淋头上，在运行一段时候后或停止运行比较长时间后，粪污容易板结在管路和喷头上。另外，部分粪污留在喷头表面也会因为干燥而板结，在再次启动喷淋后因为杂质板结从而影响正常粪污的喷淋。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、操作方便、实用的带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统。
本实用新型是通过如下方式实现的：
一种带管路、喷头清洗及渗滤液二次喷淋功能的发酵系统，其特征在于：包括粪污池、渗滤液水箱、发酵槽，所述发酵槽设于粪污池的侧边;所述发酵槽的上方设有喷淋管，所述粪污池与喷淋管之间通过粪污泵和相配套的管路相连通;所述渗滤液水箱设于粪污池的侧边;所述渗滤液水箱的上部溢流口与粪污池的上部相连通;所述发酵槽的渗滤液出水端与渗滤液水箱相连接;所述渗滤液水箱的出水端连接有渗滤液泵;所述渗滤液泵的出水端连接于粪污泵与喷淋管相连接的粪污管道上。
进一步地，所述粪污泵与喷淋管之间设有第一阀门和第二阀门;渗滤液泵的出水端的连接点位于第一阀门和第二阀门之间。
进一步地，所述渗滤液水箱的出水端与渗滤液泵之间连接有第三阀门;所述渗滤液泵的出水端上连接有第一止回阀、第四阀门。
本实用新型的有益效果在于：结构简单，解决了管路容易堵塞的问题，同时采用一套喷淋管路实现粪污和渗滤液两种物料的喷淋，可以节省造价及减少维护的工作量，一举多得。
