申请日2018.01.06
公开(公告)日2018.06.19
IPC分类号C02F9/14; C02F11/12
摘要
本发明提供一种废水处理系统，包括依次连接的废水储存控制单元、过滤单元、加药单元以及排出单元，所述废水储存控制单元包括废水流量控制池;所述过滤单元包括与所述废水流量控制池连接的塑料过滤装置、与所述塑料过滤装置连接的物化沉淀槽、与所述物化沉淀槽分别连接的污泥浓缩池、水解酸化池以及与所述水解酸化池依次连接的接触氧化池、斜管沉淀池、沙层过滤池;所述加药单元与所述物化沉淀槽连接;所述排出单元与所述沙层过滤池连接，其中，所述污泥浓缩池与所述废水储存控制单元之间设水泵，所述斜管沉淀池与所述污泥浓缩池之间设置泥泵。采用本发明提供的废水处理系统进行废水处理，可以达到废水与过滤废渣的完全处理。
权利要求书
1.种废水处理系统，包括依次连接的废水储存控制单元、过滤单元、加药单元以及排出单元，其特征在于，所述废水储存控制单元包括废水流量控制池;所述过滤单元包括与所述废水流量控制池连接的塑料过滤装置、与所述塑料过滤装置连接的物化沉淀槽、与所述物化沉淀槽分别连接的污泥浓缩池、水解酸化池以及与所述水解酸化池依次连接的接触氧化池、斜管沉淀池、沙层过滤池;所述加药单元与所述物化沉淀槽连接;所述排出单元与所述沙层过滤池连接，其中，所述污泥浓缩池与所述废水储存控制单元之间设水泵，所述斜管沉淀池与污泥浓缩池之间设置泥泵。
2.据权利要求1所述的废水处理系统，其特征在于，所述废水处理系统还包括与所述废水储存控制单元连接的应急调节池。
3.据权利要求1所述的废水处理系统，其特征在于，所述物化沉淀槽与所述水解酸化池之间设置斜筛。
4.据权利要求1所述的废水处理系统，其特征在于，所述接触氧化池上设置鼓风机。
5.据权利要求1所述的废水处理系统，其特征在于，所述污泥浓缩池外设置卧式离心机组。
6.据权利要求1至5任一所述的废水处理系统，其特征在于，所述塑料过滤装置中设置六角筛。
7.据权利要求1至5任一所述的废水处理系统，其特征在于，所述加药单元中设置药量控制器。
8.种利用权利要求1至8所述废水处理系统进行废水处理的工艺，其特征在于，废水排入废水储存控制单元，从废水流量控制池经过塑料过滤装置进行大颗粒塑料过滤后流入物化沉淀槽，通过加药单元向物化沉淀槽中加入絮凝剂与混凝剂，物化沉淀槽中的废水在絮凝剂与混凝剂的作用下发生沉淀，下层沉淀污泥排入污泥浓缩池，上层悬浮液部分用于车间回收利用，部分依次通过水解酸化池、接触氧化池处理，再经斜管沉淀池进行泥水分离，分离的污泥通过泥泵排入污泥浓缩池中，滤液经过沙层过滤池进行过滤后通过排出单元排出，污泥浓缩池中的污泥经脱水干化处理后，将泥饼外运，将滤液通过水泵排入废水储存控制单元。
说明书
一种废水处理系统及其用于废水处理的工艺
技术领域
本发明属于废水处理技术领域，具体涉及一种废水处理系统及其用于废水处理的工艺。
背景技术
随着工业的发达，环境污染问题日趋严重，特别是工业生产的污染废水的排放，是造成环境污染的重要原因之一，如何处理工业污染废水的排放成为减少环境污染的一个重要措施。目前广泛应用的废水处理系统，在处理工业废水时，通常直接对废水处理装置中的铜管等管线上电，对废水进行加热，使废水中的水转变成水蒸汽，将废水中的水和杂质分离，并分别对水蒸汽和杂质进行相应的处理，以达到废水较少甚至零排放的目的。但是，现有技术的废水处理系统，采用电源直接对管线上电，对废水进行加热，需要的电能较高，处理废水的成本高，对剩余废渣的处理不完备，因此提供一种全新的高效的废水处理系统具有重大意义。
发明内容
基于以上现有技术，本发明的目的在于提供一种废水处理系统及其用于废水处理的工艺，其采用化学沉降、过滤、降解的方法将废水进行层层过滤，将废水处理过程的废渣进妥善处理，将工业废水过滤后进行适当的回收与达标排放，从而，达到废水的完全处理。

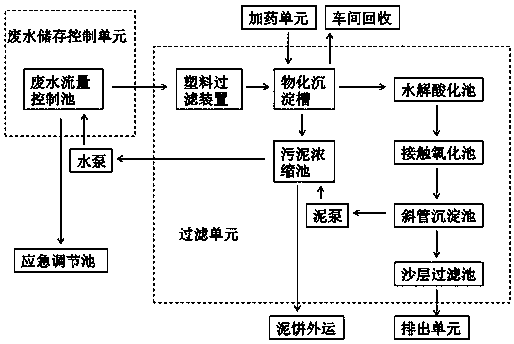

为了实现以上目的，本发明采用的技术方案为：一种废水处理系统，包括依次连接的废水储存控制单元、过滤单元、加药单元以及排出单元，所述废水储存控制单元包括废水流量控制池;所述过滤单元包括与所述废水流量控制池连接的塑料过滤装置、与所述塑料过滤装置连接的物化沉淀槽、与所述物化沉淀槽分别连接的污泥浓缩池、水解酸化池以及与所述水解酸化池依次连接的接触氧化池、斜管沉淀池、沙层过滤池;所述加药单元与所述物化沉淀槽连接;所述排出单元与所述沙层过滤池连接，其中，所述污泥浓缩池与所述废水储存控制单元之间设水泵，所述斜管沉淀池与所述污泥浓缩池之间设置泥泵。
本发明提供的废水处理系统，可用于对污水进行多段式深层过滤处理，废水储存控制单元用于储存废水并通过废水流量控制池控制输出至过滤单元的废水的量，从而达到智能量化控制，减少人工劳动负担;塑料过滤装置主要用于将污水中的塑料进行过滤，过滤得到的塑料可用于回收再利用;在物化沉淀槽中，通过加药单元加入的聚合氧化铝和聚炳酰胺或其他混凝剂与絮凝剂将经过塑料过滤的废水进行絮凝沉淀，从而降低污水中的COD、BOD、SS等，还能去除其中80%以上的有机物、悬浮物，沉淀下去的污泥排入污泥浓缩池中，上层悬浮液部分用于车间回收利用，剩余的部分依次通过水解酸化池、接触氧化池处理;水解酸化池中的污水在厌氧菌的分解作用下，把污水中的难降解的大分子物质转化成易降解的小分子物质，将难生化降解的物质降解为易生化降解的物质，从而提高污水的可生化性;接触氧化池中的好氧微生物将污水中的有机物分解成CO2和H2O，将氨氮基氧化成硝态氨，再经斜管沉淀池进行泥水分离，分离的污泥通过泥泵排入污泥浓缩池中，滤液经过沙层过滤池进行过滤后通过排出单元排出;污泥浓缩池中的污泥经脱水干化处理后，将泥饼外运，将滤液通过水泵排入废水储存控制单元进行循环利用。
作为优化，所述废水处理系统还包括与所述废水储存控制单元连接的应急调节池，当突发停电或设备发生故障时，废水储存控制单元中的污水暴满，暴满出来的污水可存入应急调节池，从而避免污水泄露给周边环境造成污染，优选所述应急调节池的有效调节容积为150m3以上。
作为优化，所述污泥浓缩池与所述废水储存控制单元通过管道连接，所述管道上设水泵，污泥浓缩池的主要作用是将物化沉淀槽中得到的沉淀污泥与斜管沉淀池中得到的污泥进行脱水干化处理，采用水泵将此过程中得到的滤液排入废水储存控制单元以进行回流处理，达到废物利用的目的。
作为优化，所述物化沉淀槽与所述水解酸化池之间设置斜筛，将物化沉淀槽排出的污水进行预过滤，除去其中的颗粒漂浮物。
作为优化，所述接触氧化池上设置鼓风机，鼓风机将接触氧化池进行鼓风吹氧，从而提高其有氧分解速率与效率。
作为优化，所述污泥浓缩池外设置卧式离心机组，采用卧式离心机组将污泥浓缩池中的污泥进行离心过滤。
作为进一步优化，所述塑料过滤装置中设置六角筛，采用六角筛将污水中的塑料进行过滤，过滤得到的塑料可用于回收再利用。
作为进一步优化，所述加药单元中设置药量控制器，采用流量控制器控制投入到物化沉淀槽中的絮凝剂与混凝剂的量。
本发明还提供一种利用上述废水处理系统进行废水处理的工艺，废水排入废水储存控制单元，从废水流量控制池经过塑料过滤装置进行大颗粒塑料过滤后流入物化沉淀槽，通过加药单元向物化沉淀槽中加入絮凝剂与混凝剂，物化沉淀槽中的废水在絮凝剂与混凝剂的作用下发生沉淀，下层沉淀污泥排入污泥浓缩池，上层悬浮液部分用于车间回收利用，部分依次通过水解酸化池、接触氧化池处理，再经斜管沉淀池进行泥水分离，分离的污泥通过泥泵排入污泥浓缩池中，滤液经过沙层过滤池进行过滤后通过排出单元排出，污泥浓缩池中的污泥经脱水干化处理后，将泥饼外运，将滤液通过水泵排入废水储存控制单元。
有益效果
本发明的有益效果如下：
(1)、本发明提供的废水处理系统，可用于对污水进行多段式深层过滤处理，废水储存控制单元用于储存废水并通过废水流量控制池控制输出至过滤单元的废水的量，从而达到智能量化控制，减少人工劳动负担;塑料过滤装置主要用于将污水中的塑料进行过滤，过滤得到的塑料可用于回收再利用;在物化沉淀槽中，通过加药单元加入的聚合氧化铝和聚炳酰胺或其他混凝剂与絮凝剂将经过塑料过滤的废水进行絮凝沉淀，从而降低污水中的COD、BOD、SS等，还能去除其中80%以上的有机物、悬浮物;沉淀下去的污泥排入污泥浓缩池中，将污泥浓缩池中的下层污泥经经脱水干化处理后，将泥饼外运，上层悬浮液部分用于车间回收利用，剩余的部分依次通过水解酸化池、接触氧化池处理;水解酸化池中的污水在厌氧菌的分解作用下，把污水中的难降解的大分子物质转化成易降解的小分子物质，将难生化降解的物质降解为易生化降解的物质，从而提高污水的可生化性;接触氧化池中的好氧微生物将污水中的有机物分解成CO2和H2O，将氨氮基氧化成硝态氨，再经斜管沉淀池进行泥水分离，分离的污泥通过泥泵排入污泥浓缩池中，滤液经过沙层过滤池进行过滤后通过排出单元排出，污泥浓缩池中的污泥经脱水干化处理后，将泥饼外运，将滤液通过水泵排入废水储存控制单元进行循环利用。
(2)、采用本发明提供的废水处理系统进行废水处理，其废水部分部被净化后回收利用，部分被排放，排放的废水中第一类污染物、第二类污染物的排放浓度为国家标准规定的排放浓度的30%以下，经过滤或沉淀得到的污泥也经干化处理后进行外运清埋或锅炉焚烧即可。
