申请日2017.12.04
公开(公告)日2018.08.07
IPC分类号C02F1/00
摘要
本实用新型公开了一种带有双向出水阀的废水回收设备，包括底板、回收罐与支架，所述底板的下端外表面固定安装有轴动轮，所述回收罐的一侧外表面固定安装有固定杆，所述固定杆的一端外表面固定安装有玻璃罩，所述玻璃罩的内部固定安装有温度表，所述玻璃罩的内部位于温度表的一侧的位置固定安装有水压表，所述回收罐的上端外表面固定安装有进水管，所述进水管的一端外表面固定安装有进水门阀。本实用新型所述的一种带有双向出水阀的废水回收设备，设有轴动轮、螺纹环与光伏电池板，能够便于设备的移动，并能便于双向出水阀的安装，还能提高设备的节能效果，适用不同的工作，带来更好的使用前景。
权利要求书

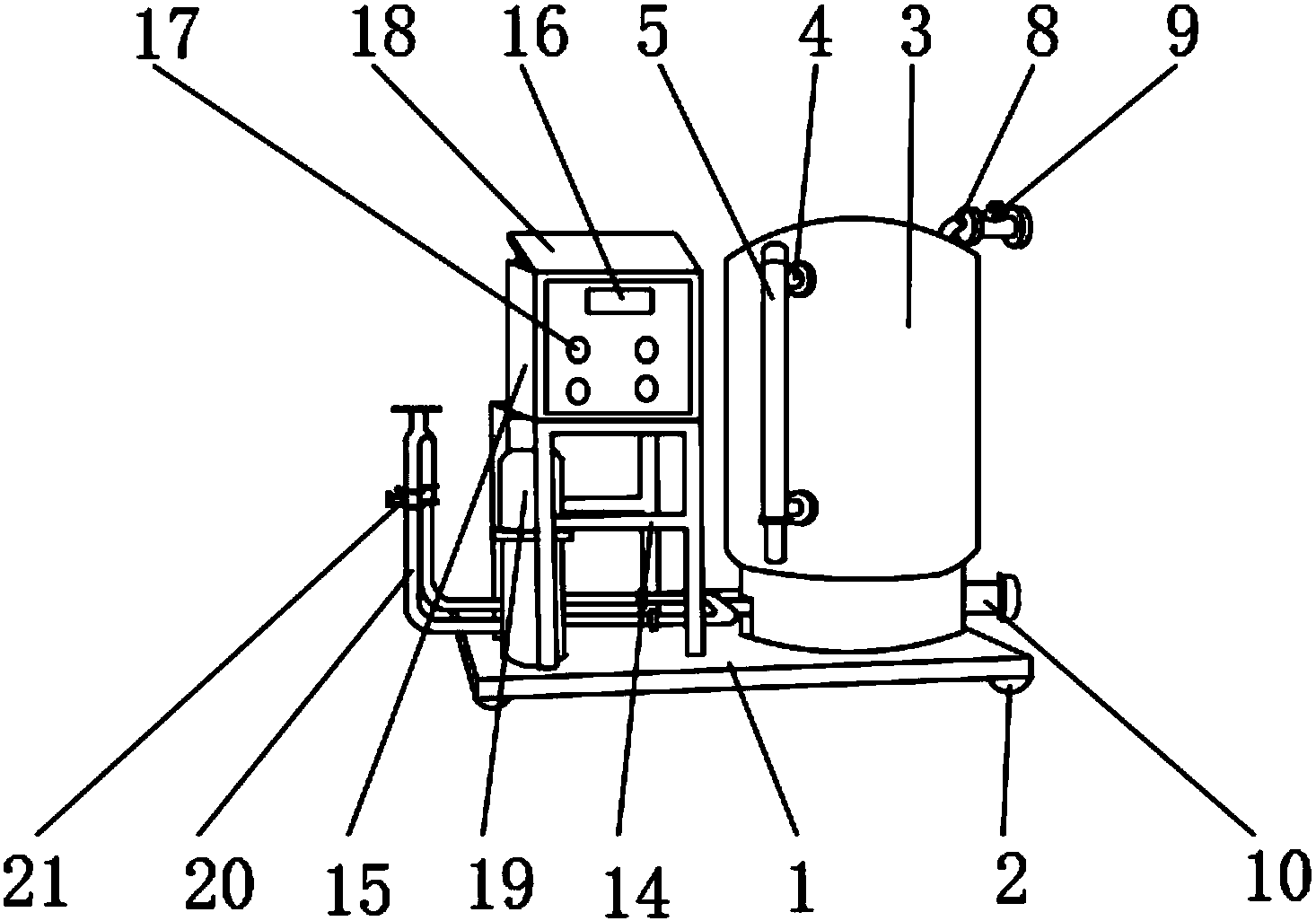

1.一种带有双向出水阀的废水回收设备，包括底板(1)、回收罐(3)与支架(14)，其特征在于：所述底板(1)的下端外表面固定安装有轴动轮(2)，所述回收罐(3)固定安装在底板(1)的上端外表面，所述回收罐(3)的一侧外表面固定安装有固定杆(4)，所述固定杆(4)的一端外表面固定安装有玻璃罩(5)，所述玻璃罩(5)的内部固定安装有温度表(6)，所述玻璃罩(5)的内部位于温度表(6)的一侧的位置固定安装有水压表(7)，所述回收罐(3)的上端外表面固定安装有进水管(8)，所述进水管(8)的一端外表面固定安装有进水门阀(9)，所述回收罐(3)的一侧靠近回收罐(3)的下方的位置固定安装有出水管(10)，所述出水管(10)的一侧外表面固定安装有螺纹环(11)，所述螺纹环(11)的一侧外表面固定安装有双向阀(12)，所述双向阀(12)的上端外表面固定安装有阀门(13)，所述支架(14)固定安装在底板(1)的上端位于回收罐(3)的一侧的位置，所述支架(14)的上端外表面固定安装有控制箱(15)，所述控制箱(15)的前端外表面固定安装有显示屏(16)，所述控制箱(15)的前端位于显示屏(16)的下方的位置固定安装有按钮(17)，所述控制箱(15)的上端外表面固定安装有光伏电池板(18)，所述支架(14)的一侧外表面固定安装有水泵(19)，所述水泵(19)的一侧外表面固定安装有连接管(20)，所述连接管(20)的一侧外表面固定安装有控制阀(21)。
2.根据权利要求1所述的一种带有双向出水阀的废水 回收设备，其特征在于：所述光伏电池板(18)的下端外表面设有支撑杆，支撑杆的下端穿过控制箱(15)的上端外表面。
3.根据权利要求1所述的一种带有双向出水阀的废水回收设备，其特征在于：所述控制阀(21)与连接管(20)固定连接，且控制阀(21)与连接管(20)的数量均为两组。
4.根据权利要求1所述的一种带有双向出水阀的废水回收设备，其特征在于：所述固定杆(4)的一端外表面固定安装有固定板，固定板的数量为两组。
5.根据权利要求1所述的一种带有双向出水阀的废水回收设备，其特征在于：所述温度表(6)与水压表(7)的形状均为圆柱形，且温度表(6)与水压表(7)的直径相同。
6.根据权利要求1所述的一种带有双向出水阀的废水回收设备，其特征在于：所述回收罐(3)的下端设有连接座，且回收罐(3)通过连接座与底板(1)固定连接。
说明书
一种带有双向出水阀的废水回收设备
技术领域
本实用新型涉及废水回收领域，特别涉及一种带有双向出水阀的废水回收设备。
背景技术
废水回收设备是对废水进行回收利用的设备，通过将废水进行回收，可以提高水资源的利用率，因此，现在对废水回收设备的需求越来越大;现有的废水回收设备在使用时存在一定的弊端，废水回收设备较为笨重，在移动时不够便利，设备上的双向出水阀在安装时需要花费较多的时间，而且设备的环保节能效果较差，在使用时带来了一定的影响，为此，我们提出一种带有双向出水阀的废水回收设备。
实用新型内容
本实用新型的主要目的在于提供一种带有双向出水阀的废水回收设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种带有双向出水阀的废水回收设备，包括底板、回收罐与支架，所述底板的下端外表面固定安装有轴动轮，所述回收罐固定安装在底板的上端外表面，所述回收罐的一侧外表面固定安装有固定杆，所述固定杆的一端外表面固定安装有玻璃罩，所述玻璃罩的内部固定安装有温度表，所述玻璃罩的内部位于温度表的一侧的位置固定安装有水压表，所述回收罐的上端外表面固定安装有进水管，所述进水管的一端外表面固定安装有进水门阀，所述回收罐的一侧靠近回收罐的下方的位置固定安装有出水管，所述出水管的一侧外表面固定安装有螺纹环，所述螺纹环的一侧外表面固定安装有双向阀，所述双向阀的上端外表面固定安装有阀门，所述支架固定安装在底板的上端位于回收罐的一侧的位置，所述支架的上端外表面固定安装有控制箱，所述控制箱的前端外表面固定安装有显示屏，所述控制箱的前端位于显示屏的下方的位置固定安装有按钮，所述控制箱的上端外表面固定安装有光伏电池板，所述支架的一侧外表面固定安装有水泵，所述水泵的一侧外表面固定安装有连接管，所述连接管的一侧外表面固定安装有控制阀。
优选的，所述光伏电池板的下端外表面设有支撑杆，支撑杆的下端穿过控制箱的上端外表面。
优选的，所述控制阀与连接管固定连接，且控制阀与连接管的数量均为两组。
优选的，所述固定杆的一端外表面固定安装有固定板，固定板的数量为两组。
优选的，所述温度表与水压表的形状均为圆柱形，且温度表与水压表的直径相同。
优选的，所述回收罐的下端设有连接座，且回收罐通过连接座与底板固定连接。
与现有技术相比，本实用新型具有如下有益效果：该带有双向出水阀的废水回收设备，通过设置轴动轮，可以方便设备的移动，在设备需要转移时，可以快速将设备移动，节省时间，通过设置螺纹环，可以便于设备上双向出水阀的安装，使双向出水阀在安装时更加省时省力，通过设置光伏电池板，可以将光能转化为电能供给设备使用，提高设备的环保节能性能。本实用新型中，整个带有双向出水阀的废水回收设备结构简单，操作方便，使用的效果相对于传统方式更好。
