申请日2018.07.16
公开(公告)日2019.02.19
IPC分类号E03F5/22
摘要
本实用新型公开一种一体化双提升泵汇流污水处理机构，包括一体化泵体、第一提升泵、第二提升泵、汇流出水口;所述第一提升泵、第二提升泵安装在一体化泵体内部最下端;所述汇流出水口设置在一体化泵体外侧;所述第一提升泵、第二提升泵处理的污水通过汇流出水口输送到外部处理站;污水进入一体化泵体内的速度慢，流速不大时，单独的一个提升泵作用可以满足提升需求，当一体化泵体内的速度加快由第一水位感应于第二水位感应到水位的快速变化，开启双泵作业，快速将泵体内的污水抽出，到达提高一体化泵站的污水处理能力，避免污水由于处理不及时外泄造成环境污染的问题。
权利要求书

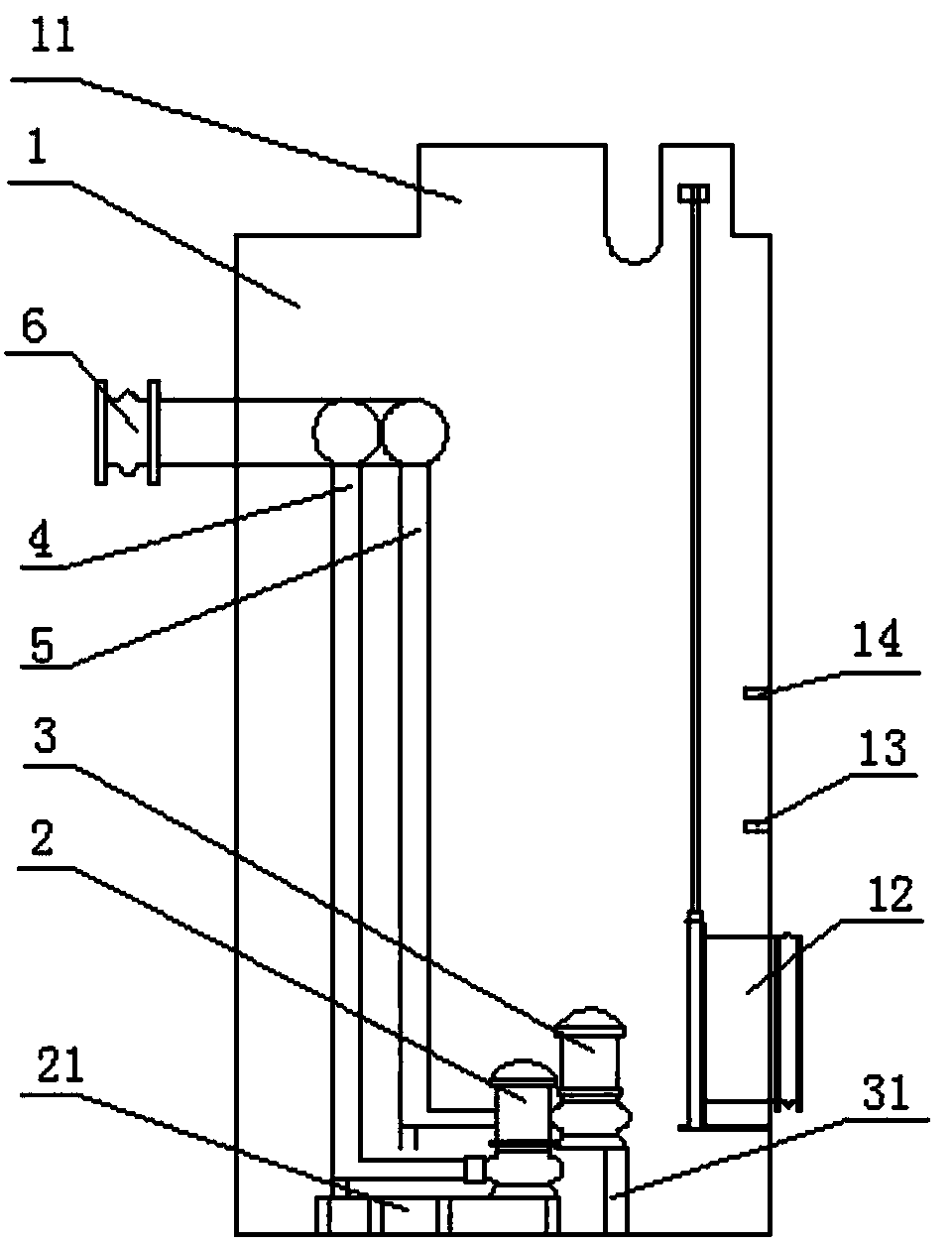

1.一种一体化双提升泵汇流污水处理机构,包括一体化泵体(1)、第一提升泵(2)、第二提升泵(3)、汇流出水口(6)，其特征在于，所述第一提升泵(2)、第二提升泵(3)安装在一体化泵体(1)内部最下端;所述汇流出水口(6)设置在一体化泵体(1)外侧;所述第一提升泵(2)、第二提升泵(3)处理的污水通过汇流出水口(6)输送到外部处理站。
2.根据权利要求1所述的一种一体化双提升泵汇流污水处理机构,其特征在于，所述一体化泵体(1)包括泵体上盖(11)、进水口(12)、第一水位感应(13)、第二水位感应(14);所述泵体上盖(11)设置在一体化泵体(1)最上端位置;所述进水口(12)设置在一体化泵体(1)下端位置，进水口(12)与汇流出水口(6)对向设置;所述第一水位感应(13)、第二水位感应(14)设置在进水口(12)的上方位置，第一水位感应(13)设置在第二水位感应(14)下方，第二水位感应(14)安装在一体化泵体(1)中点处;所述第一水位感应(13)与第二水位感应(14)的直线距离等于一体化泵体(1)的半径。
3.根据权利要求1所述的一种一体化双提升泵汇流污水处理机构,其特征在于，所述第一提升泵(2)通过第一底座(21)安装在一体化泵体(1)上，第一提升泵(2)出口安装在第一内部出水管(4)的一端，第一内部出水管(4)另一端安装在第一出水口(8)上，第一出水口(8)连接一体化泵体(1)的内部与外部。
4.根据权利要求1所述的一种一体化双提升泵汇流污水处理机构,其特征在于，所述第二提升泵(3)通过第二底座(31)安装在一体化泵体(1)上，第二提升泵(3)出口安装在第二内部出水管(5)的一端，第二内部出水管(5)另一端安装在第二出水口(7)上，第二出水口(7)连接一体化泵体(1)内部与外部。
5.根据权利要求1所述的一种一体化双提升泵汇流污水处理机构,其特征在于，所述汇流出水口(6)通过三通结构连接第二出水口(7)、第一出水口(8)，汇流出水口(6)的直径是第二出水口(7)、第一出水口(8)的一倍;所述汇流出水口(6)直径与进水口(12)直径相同。
说明书
一种一体化双提升泵汇流污水处理机构
技术领域
本实用新型涉及一种污水提升泵的技术领域，具体涉及一种一体化双提升泵汇流污水处理机构。
背景技术
一体化泵站应用于市政管网中，分为企业用的污水处理一体化泵站，雨水一体化泵站，城市废水一体化泵站等，是将原来由建造混凝土污水处理池改变为由一体化泵站来将污水接入到污水处理厂中，一体化泵站由于其经济型以及方便使用的性能受到越来越广泛的应用。
在现在一体化泵站的提升泵中，基本上采用单独一个提升泵的设计，在不断优化提升泵的时候忽略了污水进水口流速过大导致提升泵处理速度跟不上污水进入泵体的速度，短时间的大流量使得泵体内的承载达到上限，更多的污水无法进入一体化泵站内，造成污水流向泵站以外的区域造成环境污染。如何改善提升泵的功率不足，提升出水口流速小于污水进水口的流速，智能化控制双泵的启用是本发明需要解决的问题。
实用新型内容
为了解决上述的技术问题，本实用新型的目的在于提供一种一体化双提升泵汇流污水处理机构，改善提升泵的功率不足，提升出水口流速小于污水进水口的流速，智能化控制双泵的启用是本发明需要解决的问题。
本实用新型的目的可以通过以下技术方案实现：
一种一体化双提升泵汇流污水处理机构，包括一体化泵体、第一提升泵、第二提升泵、汇流出水口;所述第一提升泵、第二提升泵安装在一体化泵体内部最下端;所述汇流出水口设置在一体化泵体外侧;所述第一提升泵、第二提升泵处理的污水通过汇流出水口输送到外部处理站。
进一步的，所述一体化泵体包括泵体上盖、进水口、第一水位感应、第二水位感应;所述泵体上盖设置在一体化泵体最上端位置;所述进水口设置在一体化泵体下端位置，进水口与汇流出水口对向设置;所述第一水位感应、第二水位感应设置在进水口的上方位置，第一水位感应设置在第二水位感应下方，第二水位感应安装在一体化泵体中点处;所述第一水位感应与第二水位感应的直线距离等于一体化泵体的半径。
进一步的，所述第一提升泵通过第一底座安装在一体化泵体上，第一提升泵出口安装在第一内部出水管的一端，第一内部出水管另一端安装在第一出水口上，第一出水口连接一体化泵体的内部与外部。
进一步的，所述第二提升泵通过第二底座安装在一体化泵体上，第二提升泵出口安装在第二内部出水管的一端，第二内部出水管另一端安装在第二出水口上，第二出水口连接一体化泵体内部与外部。
进一步的，所述汇流出水口通过三通结构连接第二出水口、第一出水口，汇流出水口的直径是第二出水口、第一出水口的一倍;所述汇流出水口直径与进水口直径相同。
本实用新型的有益效果：
该一体化双提升泵汇流污水处理机构通过对出水泵的双泵设计，将污水提升泵的功率限制提升出水效果的弊端给解决了，通过第一提升泵与第二提升泵将污水口进入的大量污水根据水位的控制，污水进入一体化泵体内的速度慢，说明流速不大，单独的一个提升泵作用可以满足提升需求，当一体化泵体内的速度加快由第一水位感应于第二水位感应到水位的快速变化，开启双泵作业，快速将泵体内的污水抽出，到达提高一体化泵站的污水处理能力;本实用新型在不改变一体化泵站的结构的前提下，将提升泵的提升能力加倍，提高污水处理效率，避免污水由于处理不及时外泄造成环境污染的问题。
