申请日2018.07.17
公开(公告)日2019.01.22
IPC分类号E03F5/10; E03F5/14; E03F7/00; E03F7/10; B01D29/03; B01D29/94; B01D29/72
摘要
本实用新型公开了一种市政环卫污水收集装置，主要涉及污水收集装置领域。包括底板，所述集水箱的下表面固定连接有出杂筒，所述出杂筒的外壁上设有开口，所述开口处贯穿有挡板，所述挡板位于出杂筒内的部分与出杂筒的横截面相适应，所述挡板位于出杂筒外的部分的下表面固定连接有竖杆，所述竖杆的底部固定连接有滑轮，所述竖杆上还固定连接有横杆，所述横杆的一端固定连接有推板，所述横杆的另一端固定连接有压板，所述压板远离横杆的一侧固定连接伸缩杆，所述伸缩杆上套设有弹簧，所述伸缩杆远离压板的一端固定连接有支撑板。本实用新型的有益效果在于：它解决了污水收集装置初步过滤出来的垃圾需人工取出而造成的费时费力的问题。
权利要求书

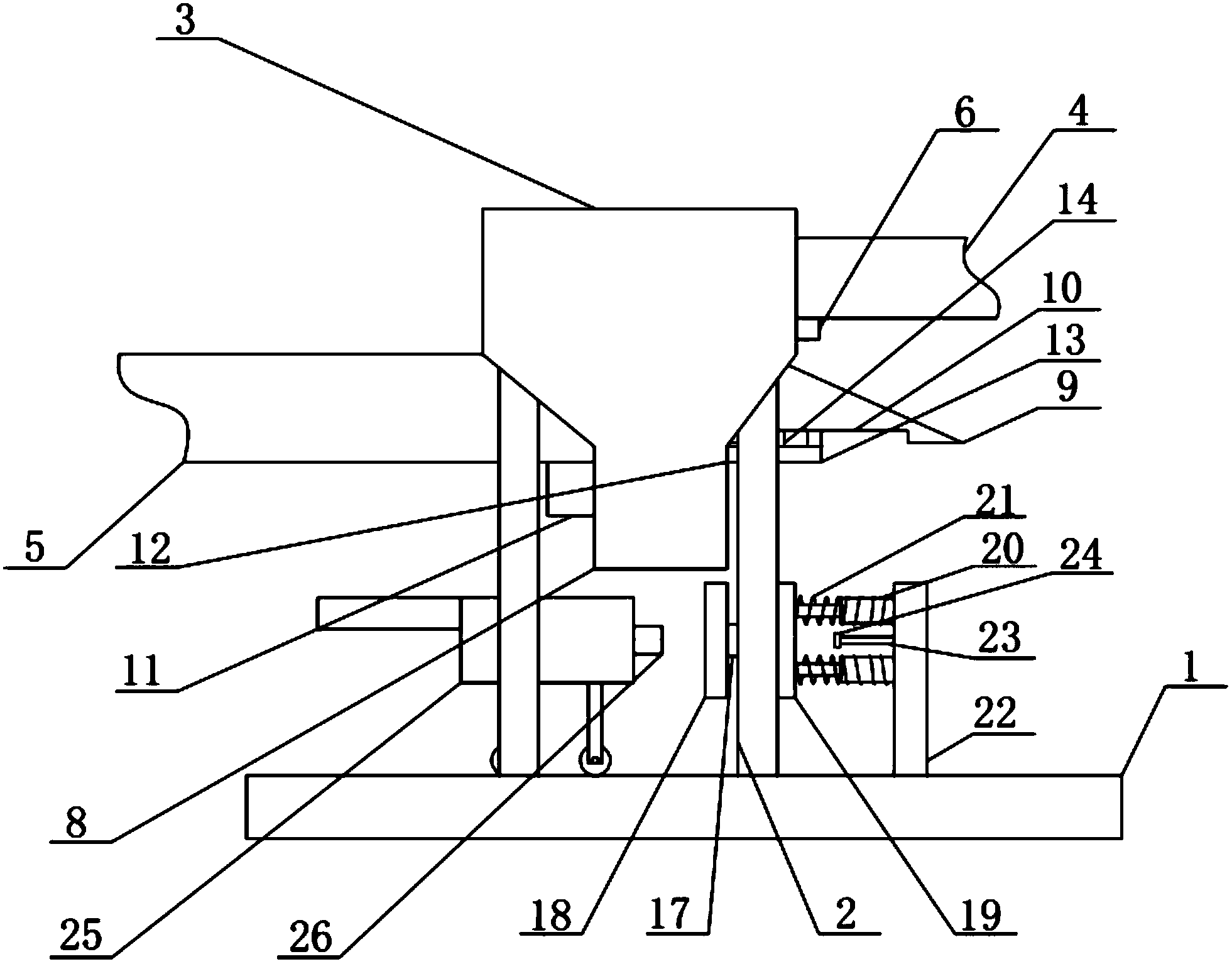

1.一种市政环卫污水收集装置，其特征在于，包括底板(1)，所述底板(1)的上表面通过支撑柱(2)固定连接有集水箱(3)，所述集水箱(3)上连通有进水管(4)和出水管(5)，所述集水箱(3)与进水管(4)连通处固定安装有阀门(6)，所述集水箱(3)与出水管(5)连通处拆卸连接有过滤网(7)，所述集水箱(3)的下表面固定连接有出杂筒(8)，所述出杂筒(8)与集水箱(3)相连通，所述集水箱(3)靠近出杂筒(8)的外壁处固定连接有导向板(9)，所述导向板(9)上设有滑槽(10)，所述出杂筒(8)与出水管(5)之间固定安装有振动电机(11)，所述出杂筒(8)的外壁上设有开口(12)，所述开口(12)处贯穿有挡板(13)，所述挡板(13)位于出杂筒(8)内的部分与出杂筒(8)的横截面相适应，所述挡板(13)位于出杂筒(8)外的部分的上表面固定连接有凸体(14)，所述凸体(14)与滑槽(10)滑动连接，所述挡板(13)位于出杂筒(8)外的部分的下表面固定连接有竖杆(15)，所述竖杆(15)的底部固定连接有滑轮(16)，所述滑轮(16)与底板(1)滑动连接，所述竖杆(15)上还固定连接有横杆(17)，所述横杆(17)的一端固定连接有推板(18)，所述横杆(17)的另一端固定连接有压板(19)，所述压板(19)远离横杆(17)的一侧固定连接伸缩杆(20)，所述伸缩杆(20)上套设有弹簧(21)，所述伸缩杆(20)远离压板(19)的一端固定连接有支撑板(22)，所述支撑板(22)与底板(1)固定连接，所述支撑板(22)靠近压板(19)的一侧固定连接有短杆(23)，所述短杆(23)靠近压板(19)的一端固定安装有常开开关(24)，所述常开开关(24)用以控制振动电机(11)。
2.根据权利要求1所述的一种市政环卫污水收集装置，其特征在于，所述底板(1)的上表面设置有推车(25)，所述推车(25)位于出杂筒(8)的下方，所述推车(25)的前侧设有推杆(26)。
3.根据权利要求1所述的一种市政环卫污水收集装置，其特征在于，所述伸缩杆(20)有两根，所述支撑柱(2)有四根。
说明书
一种市政环卫污水收集装置
技术领域
本实用新型涉及污水收集装置，具体是一种市政环卫污水收集装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。
市政环卫需要对污水进行收集，然而污水收集装置仅仅具有收集功能是远远不够的，还需要有一定的初步过滤要求，现有的对污水进行初步过滤时，在将过滤后的垃圾从过滤处取出时，往往需要工人逐步的从过滤处取出，从而浪费了工人的时间，降低了工人的工作效率。
实用新型内容
本实用新型的目的在于提供一种市政环卫污水收集装置，它解决了污水收集装置收集污水后初步过滤出来的垃圾需人工取出而造成的费时费力的问题。
本实用新型为实现上述目的，通过以下技术方案实现：
一种市政环卫污水收集装置，包括底板，所述底板的上表面通过支撑柱固定连接有集水箱，所述集水箱上连通有进水管和出水管，所述集水箱与进水管连通处固定安装有阀门，所述集水箱与出水管连通处拆卸连接有过滤网，所述集水箱的下表面固定连接有出杂筒，所述出杂筒与集水箱相连通，所述集水箱靠近出杂筒的外壁处固定连接有导向板，所述导向板上设有滑槽，所述出杂筒与出水管之间固定安装有振动电机，所述出杂筒的外壁上设有开口，所述开口处贯穿有挡板，所述挡板位于出杂筒内的部分与出杂筒的横截面相适应，所述挡板位于出杂筒外的部分的上表面固定连接有凸体，所述凸体与滑槽滑动连接，所述挡板位于出杂筒外的部分的下表面固定连接有竖杆，所述竖杆的底部固定连接有滑轮，所述滑轮与底板滑动连接，所述竖杆上还固定连接有横杆，所述横杆的一端固定连接有推板，所述横杆的另一端固定连接有压板，所述压板远离横杆的一侧固定连接伸缩杆，所述伸缩杆上套设有弹簧，所述伸缩杆远离压板的一端固定连接有支撑板，所述支撑板与底板固定连接，所述支撑板靠近压板的一侧固定连接有短杆，所述短杆靠近压板的一端固定安装有常开开关，所述常开开关用以控制振动电机。
所述底板的上表面设置有推车，所述推车位于出杂筒的下方，所述推车的前侧设有推杆。
所述伸缩杆有两根，所述支撑柱有四根。
对比现有技术，本实用新型的有益效果在于：
1、该污水收集装置在对污水进行收集的同时，还实现了对污水的初步过滤，初步过滤出来的垃圾，不需要人工将其从集水箱中一点一点清理出来，只需要将放置在底座上的推车朝推板的方向推，推车前侧固定连接的推杆推动推板，从而使得横杆朝支撑板的方向运动，这时竖杆也被带动朝支撑板的方向运动，进而拉动挡板使挡板从出杂筒中抽出，垃圾就会沿出杂筒落入到推车里，节省了人工清理时的不便，省时省力。
2、出杂筒的设置使得初步过滤出来的垃圾沿着出杂筒落入到推车内，垃圾在落入的过程中不会造成飞溅。
3、挡板的设置使得垃圾不会一下子经过出杂筒落入到推车内，而是根据推车前侧设置的推杆推动推板的速度决定的，可以由工人根据实际情况决定，解决了垃圾落下来造成飞溅的问题。
4、当推板触碰到常开开关的时候，开关闭合，振动电机工作，不仅可以将积攒附着在集水箱内壁上的垃圾振动下来，而且还可以将过滤网上面积攒附着的垃圾振动下来，大大地保证了该污水收集装置在收集污水后对其初步过滤的效果，同时还省去了人工定期对集水箱内部进行清理的不便。
